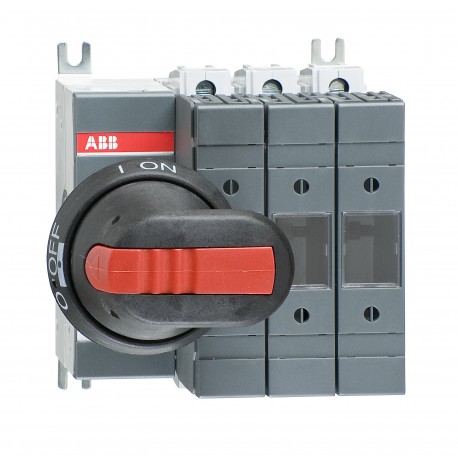

1SCA115207R1001 ABB OS63GD03P fusibili
1SCA115207R1001
ABB
OS63GD03P fusibili
Interruttore a fusibile OS63GD03P
OS63GD03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 15a93889-0e81-4e97-97bc-6fc93673cb59 Finlandia (FI) |
| SCIP semplificato | dba65f8d-6f45-4849-9e81-2cb3731995a6 Germania (DE) |
| 86683a3b-96f6-46de-b118-b29ed8252e46 Polania (PL) | |
| b349d11a-acb8-4698-b37b-8be69a91f659 Germania (DE) | |
| dcccb2d1-dd60-4c87-8bdf-924245e10745 Estonia (EE) | |
| de6eab5b-1390-491a-829a-58920f9ce284 Portogallo (PT) | |
| 9a73ba2e-43d7-42bb-b7a2-29e9dccd0859 Grecia (GR) | |
| c067c3c7-3763-4308-824f-6e0533d40b13 Belgio (BE) | |
| 9d4117b0-5dbd-48a7-99bd-e7c1cbe601a8 Italia (IT) | |
| 8171b840-2960-42f9-9c20-049152a3f774 Polania (PL) | |
| cf15aaea-24ec-493a-a4be-b5365b646729 Croazia (HR) | |
| f885c043-f6ec-44e4-bf43-530edc3c93e8 Norvegia (NO) | |
| 4dc03c93-ba72-496d-9f24-5a138483934f Svezia (SE) | |
| a222497b-b2df-4cd2-8b79-6cab618b3b6b Bulgaria (BG) | |
| 0b072db8-978e-4e37-af35-01d12e059010 Spagna (ES) | |
| d4d64afd-2b44-4ede-bfec-1a7fea885365 Svezia (SE) | |
| 9dda95c2-2b39-4ef7-ad0e-e73e84d4616d Francia (FR) | |
| 60c21e07-0f18-492e-a673-a6beb77cb686 Francia (FR) | |
| 6b09f1ff-f4ca-446f-9a36-e7a0079bda57 Ungheria (HU) | |
| 23a14b2d-a124-4d5e-9406-ff3b165dbceb Danimarca (DK) | |
| a1d4f0ca-3ef5-48b0-aeeb-f5dfc7e1e774 Repubblica Ceca (CZ) | |
| 4e0d9861-608e-4e15-af95-994f46c9db7b Germania (DE) | |
| 21e8773b-11b5-4e1f-98b0-1ca097bd93e9 Germania (DE) | |
| 543f2b96-cd93-4dc9-80b2-a6b089668d75 Polania (PL) | |
| d0c3e5ed-6675-4f6c-b402-4aecbfb3071b Ungheria (HU) | |
| bedc835b-ff3f-4587-8c65-e80a97e3c23a Paesi Bassi (Olanda) (NL) | |
| edeacee2-e2a5-48a1-8cf0-4f1beecbed46 Belgio (BE) | |
| c3403cb8-47c6-45ba-b0dd-8a55fd1575c2 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.18 kg |
| 2.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.9 lb | |
| EAN imballo livello 1 | 6417019476476 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 63 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 63 A |
| (690 V) 63 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660213 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS63GD03P Switch fuse - ABB - OS63GD03P - 1SCA115207R1001 | 91 Kbytes |
|
| OS63GD03P 1SCA115207R1001 ABB OS63GD03P fusibili | 73 Kbytes |
|
