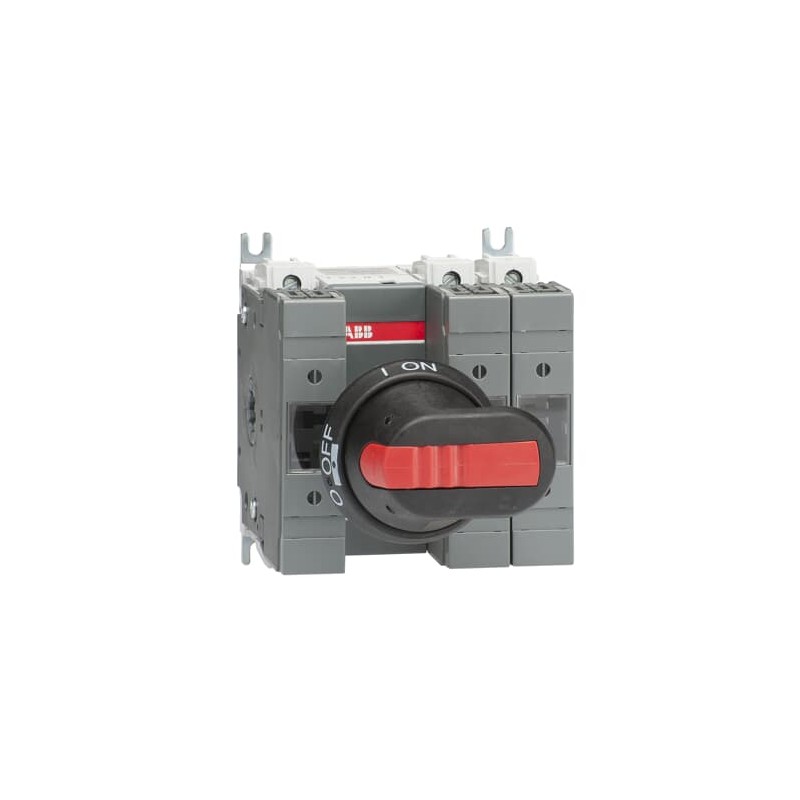

1SCA114581R1001 ABB Interruptor fusible OS32GD12P
1SCA114581R1001
ABB
Interruptor fusible OS32GD12P
OS32GD12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311048M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | acb0f632-675b-4e8f-b907-06d7f0adc05b Finland |
| SCIP simplificado | 1bd81081-74d4-4885-a291-ec3d84a78a42 Germany |
| d0f50824-0959-4cb9-9923-707ab4a5dab8 Poland | |
| f20ba34d-532d-4380-99bb-4a27f7f681eb Hungary | |
| a8899f9d-61f5-4376-ad17-b12994271215 Germany | |
| 4928ff74-3cb0-4a0d-a648-d113fada731f Sweden | |
| 3efbd972-35ff-410d-bf26-68f2f964571e France | |
| 22b4f0ed-ca91-414a-bced-7e3fd02b737e Estonia | |
| f1d904e9-bea8-463c-b8b2-297af68a1f0e Greece | |
| 24e02433-58fe-42d7-a6ec-4a21486d7ea5 Bulgaria | |
| eca9b9e2-d2f0-4f5d-9046-afb4ed0c64ba Italy | |
| c0520d72-23e7-4ed5-9921-9b846104a7b0 Belgium | |
| 84b9b7db-3a79-419a-8419-b118fdd1dea7 Poland | |
| 87947f24-3a52-4849-8ef3-45b144712d6b Belgium | |
| 2fb51fbf-ae7c-4b10-980b-fd3e336b98fd Spain | |
| 93c204e5-0fd5-4729-9402-81eab1afe47c Sweden | |
| 80444c74-4986-4d12-b5a1-b0a74713f237 Poland | |
| 7e47d934-097d-4936-8ec8-a4210681d05a Germany | |
| e5b228e0-5147-477e-97d3-b35a5c4d4499 Portugal | |
| 3c229bf8-fae4-4112-b7f1-1492b2d9f6ce Hungary | |
| c434ca43-8cfb-4452-86d1-e56c56df89b3 Germany | |
| f93b572a-b217-4fee-9703-faf3c92e3df9 Denmark | |
| e187b406-99bb-4371-a623-bcc6adcb1193 Croatia | |
| b6f01eef-5fb4-4fac-ba8d-f1d206c3266f Germany | |
| 7857a74e-0f6d-435e-9212-0b6d6e0a6bfc Czech Republic | |
| 35dd29f8-d412-4906-9b98-e859c16ac7b2 France | |
| ded603e3-fa08-4aef-8be4-56105b018d9b Norway | |
| 58c26069-3004-434c-b2a3-db753b33dbc7 Netherlands | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS63GD12.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 112 mm |
| Alto del producto | 125 mm |
| Largo del product | 121 mm |
| Peso del product | 1.18 kg |
| 2.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.3 kg |
| 2.9 lb | |
| Embalaje Nivel 1 EAN | 6417019467986 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 32 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 32 A |
| Tamaño del fusible | NH000 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 32 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3660323 |
| Número E (Suecia) | 3172110 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 32 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 22 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2.5 kA |
| Apto para insertos de fusibles (EF006692) | NH000 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS32GD12P - ABB - OS32GD12P - 1SCA114581R1001 | 89 Kbytes |
|
| OS32GD12P 1SCA114581R1001 ABB Interruptor fusible OS32GD12P | 63 Kbytes |
|
