Visualizza ingrandito

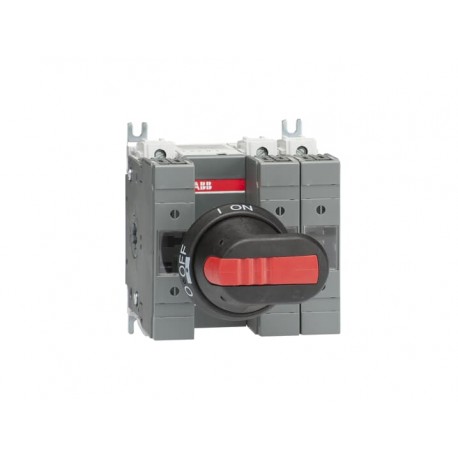

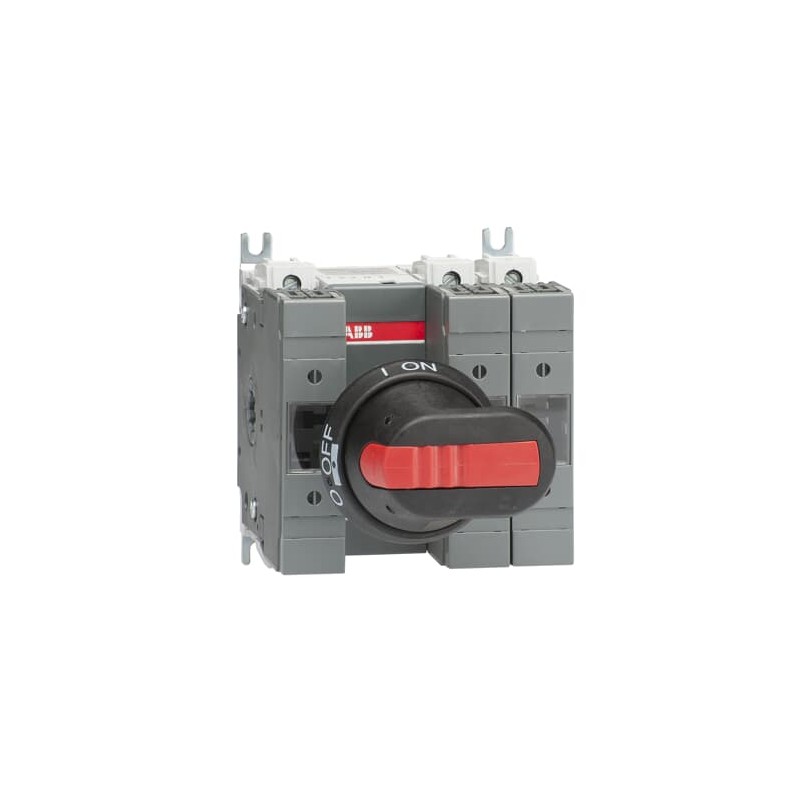

1SCA114581R1001 ABB OS32GD12P fusibili
1SCA114581R1001
ABB
OS32GD12P fusibili
Interruttore a fusibile OS32GD12P
OS32GD12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | acb0f632-675b-4e8f-b907-06d7f0adc05b Finlandia (FI) |
| SCIP semplificato | 1bd81081-74d4-4885-a291-ec3d84a78a42 Germania (DE) |
| d0f50824-0959-4cb9-9923-707ab4a5dab8 Polania (PL) | |
| f20ba34d-532d-4380-99bb-4a27f7f681eb Ungheria (HU) | |
| a8899f9d-61f5-4376-ad17-b12994271215 Germania (DE) | |
| 4928ff74-3cb0-4a0d-a648-d113fada731f Svezia (SE) | |
| 3efbd972-35ff-410d-bf26-68f2f964571e Francia (FR) | |
| 22b4f0ed-ca91-414a-bced-7e3fd02b737e Estonia (EE) | |
| f1d904e9-bea8-463c-b8b2-297af68a1f0e Grecia (GR) | |
| 24e02433-58fe-42d7-a6ec-4a21486d7ea5 Bulgaria (BG) | |
| eca9b9e2-d2f0-4f5d-9046-afb4ed0c64ba Italia (IT) | |
| c0520d72-23e7-4ed5-9921-9b846104a7b0 Belgio (BE) | |
| 84b9b7db-3a79-419a-8419-b118fdd1dea7 Polania (PL) | |
| 87947f24-3a52-4849-8ef3-45b144712d6b Belgio (BE) | |
| 2fb51fbf-ae7c-4b10-980b-fd3e336b98fd Spagna (ES) | |
| 93c204e5-0fd5-4729-9402-81eab1afe47c Svezia (SE) | |
| 80444c74-4986-4d12-b5a1-b0a74713f237 Polania (PL) | |
| 7e47d934-097d-4936-8ec8-a4210681d05a Germania (DE) | |
| e5b228e0-5147-477e-97d3-b35a5c4d4499 Portogallo (PT) | |
| 3c229bf8-fae4-4112-b7f1-1492b2d9f6ce Ungheria (HU) | |
| c434ca43-8cfb-4452-86d1-e56c56df89b3 Germania (DE) | |
| f93b572a-b217-4fee-9703-faf3c92e3df9 Danimarca (DK) | |
| e187b406-99bb-4371-a623-bcc6adcb1193 Croazia (HR) | |
| b6f01eef-5fb4-4fac-ba8d-f1d206c3266f Germania (DE) | |
| 7857a74e-0f6d-435e-9212-0b6d6e0a6bfc Repubblica Ceca (CZ) | |
| 35dd29f8-d412-4906-9b98-e859c16ac7b2 Francia (FR) | |
| ded603e3-fa08-4aef-8be4-56105b018d9b Norvegia (NO) | |
| 58c26069-3004-434c-b2a3-db753b33dbc7 Paesi Bassi (Olanda) (NL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD12.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.18 kg |
| 2.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.9 lb | |
| EAN imballo livello 1 | 6417019467986 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 80 kA |
| Corrente nominale (In) | Circuito Principale 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660323 |
| E-Number (Sweden) | 3172110 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | davanti |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS32GD12P Switch fuse - ABB - OS32GD12P - 1SCA114581R1001 | 89 Kbytes |
|
| OS32GD12P 1SCA114581R1001 ABB OS32GD12P fusibili | 63 Kbytes |
|
