Ver más grande

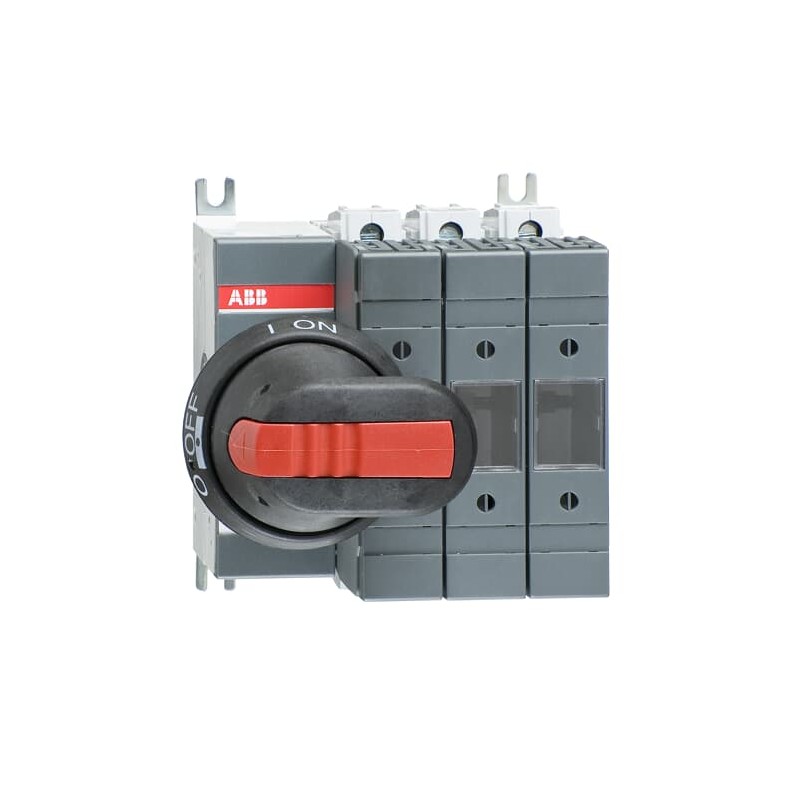

1SCA115189R1001 ABB Interruptor fusible OS32GD03P
1SCA115189R1001
ABB
Interruptor fusible OS32GD03P
OS32GD03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311048M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 3f58ddd1-7537-4fa2-a4a0-0e565f36adb8 Finland |
| SCIP simplificado | 7a15c2b5-a7a5-42b1-aa92-6a44a327ae7d Germany |
| a9606d44-597c-4ab5-9399-f4502b5949d7 Poland | |
| 79563219-5182-443e-ad30-e992c880f468 Germany | |
| 85cd3201-e5b8-4c86-b281-d4deea354b33 Portugal | |
| 6b98b2db-6172-4579-aa00-ddddafe69811 Estonia | |
| 1119c45e-8eb3-42d7-a98d-64670c20312f Greece | |
| 5ed303b0-c42a-4425-bf2b-8837f0a578c0 France | |
| 2854cded-ae3a-4e1c-9757-80d122e86b62 Netherlands | |
| cd540c8b-ffbe-44ad-aec6-24bfc58bbb7c Czech Republic | |
| 9027e469-9e06-4aee-9bae-2d0ea6286b80 Croatia | |
| 809dce7f-6997-46ea-bf99-f6252d108a4a Denmark | |
| 50b5470a-d23d-436a-a015-a61d1c5d5a7a France | |
| c52ab70b-e539-4028-bc91-58b3b55e5880 Italy | |
| 3fd7b6ff-95b4-4c8c-980d-0c277c701334 Germany | |
| 6f59564f-cda2-487e-ad6b-a2b859996f97 Germany | |
| 66d9f313-b195-4cbf-9eff-fe4ea5172259 Hungary | |
| ff77008b-c748-4179-bdef-679f4d1e6778 Sweden | |
| ff27a82a-5bc8-440f-870e-fd118936c63b Germany | |
| c6887064-1c0e-4cb1-854a-12f417458e6d Bulgaria | |
| d947137b-8031-416f-bbcc-fad822b15e7b Norway | |
| 8181874a-f29b-44f9-ac28-e5bc94939384 Belgium | |
| afa8b5ec-38e7-40bf-b34c-431f1dba27a3 Sweden | |
| 391898a0-5592-40fb-ac88-00f2209ad28f Poland | |
| 4b1c566b-280f-4531-a280-3cddcfb4e28d Poland | |
| e834732a-f06b-4551-8981-bf3f57e266f7 Hungary | |
| ace97c1a-646b-420a-b1e7-253b60e6f975 Spain | |
| be5c2d1d-ebd4-4c81-8bed-48f4162311cf Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS63GD03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 112 mm |
| Alto del producto | 125 mm |
| Largo del product | 121 mm |
| Peso del product | 1.18 kg |
| 2.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.3 kg |
| 2.9 lb | |
| Embalaje Nivel 1 EAN | 6417019476315 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 32 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 32 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH000 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 32 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3660220 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 32 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 22 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2.5 kA |
| Apto para insertos de fusibles (EF006692) | NH000 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS32GD03P - ABB - OS32GD03P - 1SCA115189R1001 | 91 Kbytes |
|
| OS32GD03P 1SCA115189R1001 ABB Interruptor fusible OS32GD03P | 73 Kbytes |
|
