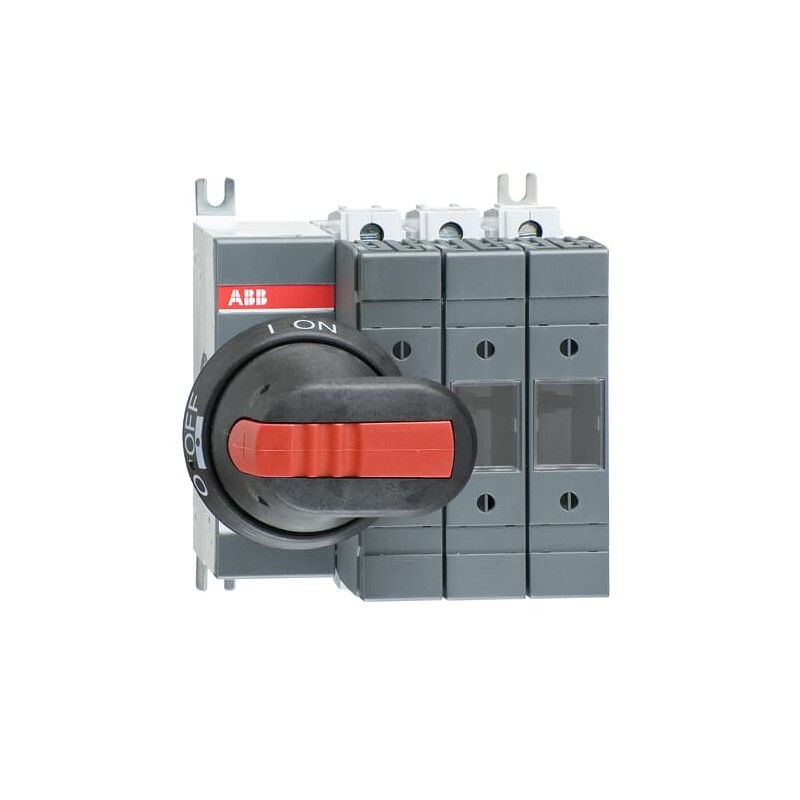

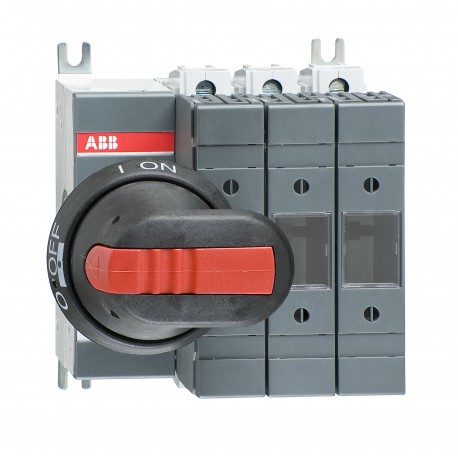

1SCA115189R1001 ABB OS32GD03P fusibili
1SCA115189R1001
ABB
OS32GD03P fusibili
Interruttore a fusibile OS32GD03P
OS32GD03P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 3f58ddd1-7537-4fa2-a4a0-0e565f36adb8 Finlandia (FI) |
| SCIP semplificato | 7a15c2b5-a7a5-42b1-aa92-6a44a327ae7d Germania (DE) |
| a9606d44-597c-4ab5-9399-f4502b5949d7 Polania (PL) | |
| 79563219-5182-443e-ad30-e992c880f468 Germania (DE) | |
| 85cd3201-e5b8-4c86-b281-d4deea354b33 Portogallo (PT) | |
| 6b98b2db-6172-4579-aa00-ddddafe69811 Estonia (EE) | |
| 1119c45e-8eb3-42d7-a98d-64670c20312f Grecia (GR) | |
| 5ed303b0-c42a-4425-bf2b-8837f0a578c0 Francia (FR) | |
| 2854cded-ae3a-4e1c-9757-80d122e86b62 Paesi Bassi (Olanda) (NL) | |
| cd540c8b-ffbe-44ad-aec6-24bfc58bbb7c Repubblica Ceca (CZ) | |
| 9027e469-9e06-4aee-9bae-2d0ea6286b80 Croazia (HR) | |
| 809dce7f-6997-46ea-bf99-f6252d108a4a Danimarca (DK) | |
| 50b5470a-d23d-436a-a015-a61d1c5d5a7a Francia (FR) | |
| c52ab70b-e539-4028-bc91-58b3b55e5880 Italia (IT) | |
| 3fd7b6ff-95b4-4c8c-980d-0c277c701334 Germania (DE) | |
| 6f59564f-cda2-487e-ad6b-a2b859996f97 Germania (DE) | |
| 66d9f313-b195-4cbf-9eff-fe4ea5172259 Ungheria (HU) | |
| ff77008b-c748-4179-bdef-679f4d1e6778 Svezia (SE) | |
| ff27a82a-5bc8-440f-870e-fd118936c63b Germania (DE) | |
| c6887064-1c0e-4cb1-854a-12f417458e6d Bulgaria (BG) | |
| d947137b-8031-416f-bbcc-fad822b15e7b Norvegia (NO) | |
| 8181874a-f29b-44f9-ac28-e5bc94939384 Belgio (BE) | |
| afa8b5ec-38e7-40bf-b34c-431f1dba27a3 Svezia (SE) | |
| 391898a0-5592-40fb-ac88-00f2209ad28f Polania (PL) | |
| 4b1c566b-280f-4531-a280-3cddcfb4e28d Polania (PL) | |
| e834732a-f06b-4551-8981-bf3f57e266f7 Ungheria (HU) | |
| ace97c1a-646b-420a-b1e7-253b60e6f975 Spagna (ES) | |
| be5c2d1d-ebd4-4c81-8bed-48f4162311cf Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 112 mm |
| Altezza prodotto | 125 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 1.18 kg |
| 2.6 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1.3 kg |
| 2.9 lb | |
| EAN imballo livello 1 | 6417019476315 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3660220 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS32GD03P Switch fuse - ABB - OS32GD03P - 1SCA115189R1001 | 91 Kbytes |
|
| OS32GD03P 1SCA115189R1001 ABB OS32GD03P fusibili | 73 Kbytes |
|
