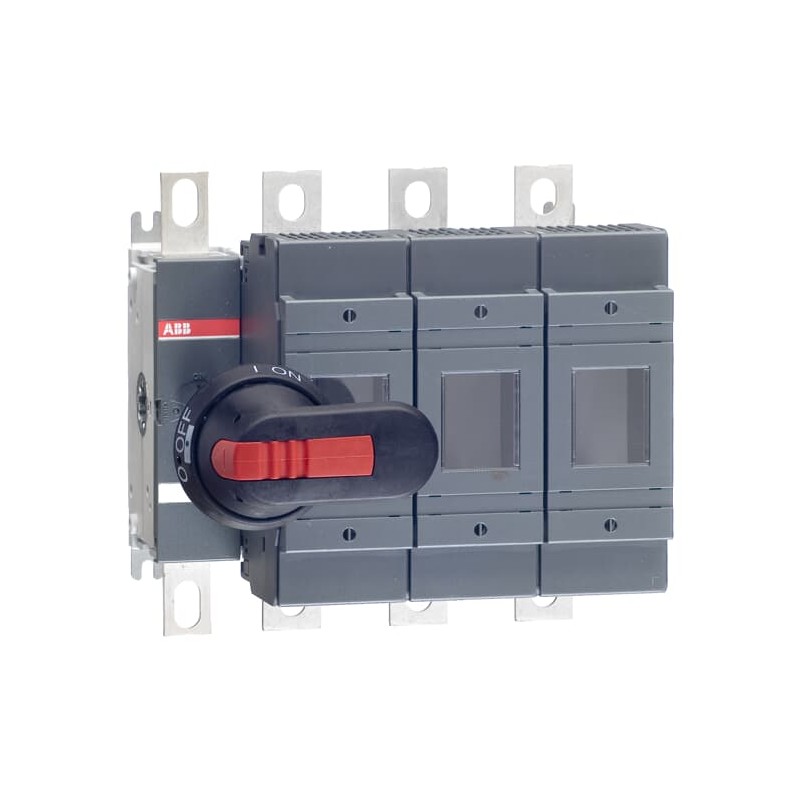

1SCA022749R9430 ABB Interruptor fusible OS250D03N3P
1SCA022749R9430
ABB
Interruptor fusible OS250D03N3P
OS250D03N3P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Dimensiones | |
| Ancho del product | 208 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 3.88 kg |
| 8.55 lb | |
| Technical | |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Fully Enclosed 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 8 kiloampere rms |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Pérdida de potencia | at Rated Operating Conditions per Pole 13 W |
| Grado de contaminación | 3 |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de cuarto polo | Detachable Neutral Link Integrated Into the Mechanism |
| Mecanismo de funcionamiento de los interruptores | 03 (Left Side) |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | DIN |
| Modo de funcionamiento | Front Operated |
| Normas | IEC 60947-3 |
| Funciones especiales | Detachable Neutral |
| Tipo de montaje | Base mounting |
| Número de polos | 3 |
| Tipo de terminal | Lug terminals |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Corriente nominal (In) | Main Circuit 250 A |
| Technical UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Declaración REACH | 1SCC011021D0201 |
| Certificado UL | No certification needed |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 204 mm |
| 8.03 in | |
| Embalaje Nivel 1 Largo | 275 mm |
| 10.83 in | |
| Embalaje Nivel 1 Alto | 167 mm |
| 6.57 in | |
| Embalaje Nivel 1 Peso | 4.28 kg |
| 9.44 lb | |
| Embalaje Nivel 1 EAN | 6417019243603 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 250 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D03N3P - ABB - OS250D03N3P - 1SCA022749R9430 | 91 Kbytes |
|
| OS250D03N3P 1SCA022749R9430 ABB Interruptor fusible OS250D03N3P | 78 Kbytes |
|
