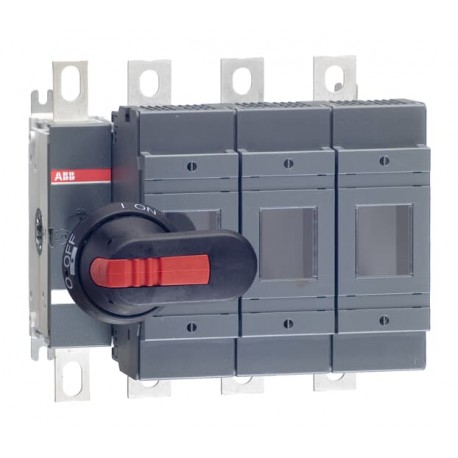

1SCA022749R9430 ABB OS250D03N3P fusibili
1SCA022749R9430
ABB
OS250D03N3P fusibili
Interruttore a fusibile OS250D03N3P
OS250D03N3P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6ba49a36-99b6-43cc-9010-fdb26e78992d Finlandia (FI) |
| SCIP semplificato | 57c49de5-e03b-48f5-840a-a7d3dca66af6 Germania (DE) |
| cae83117-b5a8-4715-9b5d-bbc5c7fb1572 Italia (IT) | |
| 06c53383-5ba8-4bc6-b009-69db24392d72 Paesi Bassi (Olanda) (NL) | |
| 5b01d7bf-0aed-42a6-b60e-a67eac436bb5 Germania (DE) | |
| 250129d1-42ce-49c5-b321-47761ec9e090 Grecia (GR) | |
| da131090-35c0-4735-823e-c9e5100b5b56 Portogallo (PT) | |
| ebf9380c-9eea-40d6-9518-4c57799b500a Estonia (EE) | |
| 99b11bfe-df14-4a00-8736-64738c0588e7 Ungheria (HU) | |
| 63e1fbf5-4ef7-4ccc-b3c4-c0ba0d95d8ea Germania (DE) | |
| 67347c98-6400-44f4-8caa-9f25ee505b8b Belgio (BE) | |
| d8efc66c-8c2f-464c-aa3c-cc4bab3c1570 Repubblica Ceca (CZ) | |
| d40b3967-b9cb-403c-ba85-757aab7aac15 Polania (PL) | |
| 44819fa3-b4fe-4943-96a8-92b59828d0a1 Croazia (HR) | |
| 77033174-58ce-4972-80e8-74b5705c49ec Polania (PL) | |
| ad8645a6-ec7f-4141-a400-be1e90d833a5 Svezia (SE) | |
| b19e1107-d6d1-44d9-bb01-651bb71c0723 Bulgaria (BG) | |
| 5101ab3b-e65a-4df2-97af-590acf458724 Belgio (BE) | |
| b9ed49c5-ecd7-4085-b79b-d14827616353 Francia (FR) | |
| 81ba8f42-b9d5-4fca-bcd3-0c83b8d8c649 Svezia (SE) | |
| c8482e3f-a7f3-4f5e-b86b-93df93126517 Spagna (ES) | |
| 50fbd220-8446-40a4-9fa7-2e27085abf2b Ungheria (HU) | |
| cb3316fc-737e-4d1a-bfbd-202f89729be5 Francia (FR) | |
| 034b27b8-eb9a-4e15-a252-e33739070b8f Germania (DE) | |
| 88338c95-4e0e-466f-b775-8f1cd303b608 Danimarca (DK) | |
| c4cde7c2-a391-40b0-a58f-710bdb49963c Polania (PL) | |
| 932dbc08-3475-420e-ad30-65cc946a628e Germania (DE) | |
| 5dae6285-6441-4dff-ae71-923ef9dddd23 Norvegia (NO) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os250_b_d_03_n3.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 208 mm |
| Altezza prodotto | 193 mm |
| Profondità prodotto | 154 mm |
| Peso netto prodotto | 3.88 kg |
| 8.55 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 204 mm |
| 8.03 in | |
| Profondità imballo livello 1 | 275 mm |
| 10.83 in | |
| Altezza imballo livello 1 | 167 mm |
| 6.57 in | |
| Peso lordo imballo livello 1 | 4.28 kg |
| 9.44 lb | |
| EAN imballo livello 1 | 6417019243603 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 250 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Type | Detachable Neutral Link Integrated Into the Mechanism |
| Taglia fusibile | NH0 |
| NH1 | |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | at Rated Current 17 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (690 V) 100 kA |
| Corrente nominale (In) | Circuito Principale 250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Funzioni speciali | Detachable Neutral |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 25 mm |
| Coppia di serraggio | 30 ... 44 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 30 ... 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 250 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| adatto per fusibili (EF006692) | NH0 |
| numero di poli (EF001391) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D03N3P Switch fuse - ABB - OS250D03N3P - 1SCA022749R9430 | 91 Kbytes |
|
| OS250D03N3P 1SCA022749R9430 ABB OS250D03N3P fusibili | 77 Kbytes |
|
