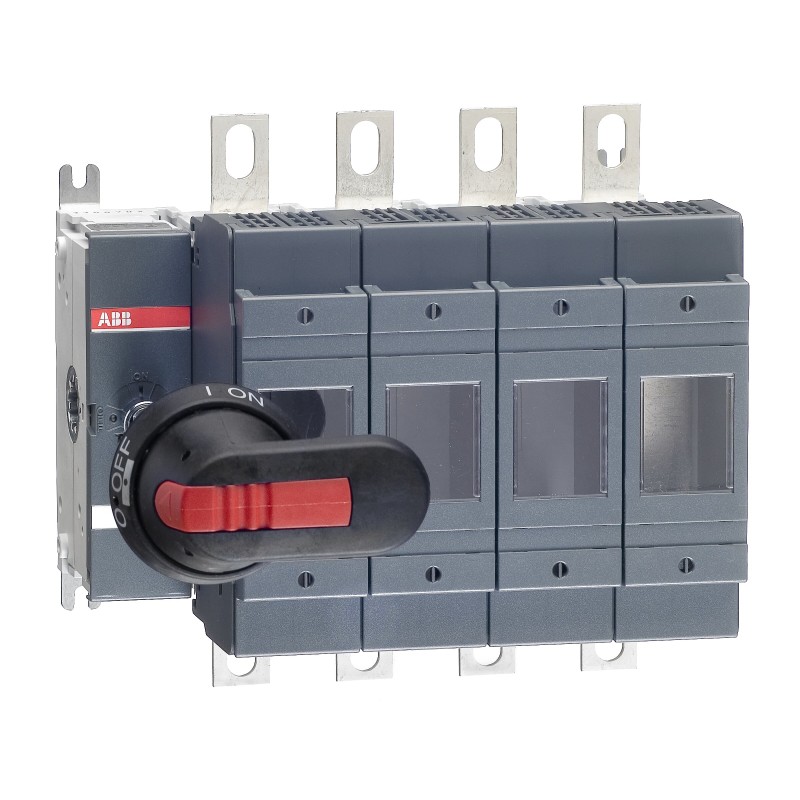

1SCA022820R9230 ABB Interruptor fusible OS200DZ04N2P
1SCA022820R9230
ABB
Interruptor fusible OS200DZ04N2P
OS200DZ04N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8c75fe37-290a-485b-b7e7-3ef6ab9cbbbb Finland |
| SCIP simplificado | 50d6c111-f2b8-4699-8f16-9fe663201fc3 Sweden |
| 300d2d63-8c6e-4175-a208-2f346383af72 Germany | |
| 97dadb17-3165-4cb4-a175-83b863613bcc France | |
| 90fbf059-a1cb-4dd4-8795-6240a485e303 Denmark | |
| 479fa758-4a63-41f7-aad4-8bae3af2c729 Germany | |
| 068496c8-17be-43fe-9f92-62c059f7f071 Germany | |
| bae934e1-9b96-43eb-9ecc-ac741cb6c1df Bulgaria | |
| aa235408-3738-4f9f-b724-c2425971ef4e Poland | |
| a832e90d-dfe2-4870-8926-69c5458658af Hungary | |
| a49f19ea-ad70-4585-bc76-05a45f55b0a0 Italy | |
| ac917900-1c59-4795-b3cb-234025a92529 Greece | |
| b8287bf0-fe71-42ae-a531-028b7156022d Estonia | |
| bf4d8108-0258-4c09-a8b7-af4851c08334 Sweden | |
| 1553dc2b-9805-456c-b659-d8e597974cd2 Poland | |
| 634a4193-161c-423d-8108-93b98bcab81b Czech Republic | |
| 0197bf59-72b0-41d9-8212-d46e97ce1e2e Poland | |
| 81304a3c-078a-4846-b90a-598428f3e4ea Netherlands | |
| dec09ca0-820a-457b-be66-ab548440555d Croatia | |
| 450b9d96-51b0-4cef-896f-b98ee5a32892 Germany | |
| 9c47234a-c2a8-44fa-b1fa-779411f71c9a Belgium | |
| abc6516a-0c49-4305-8361-7482058145c8 Portugal | |
| fe702827-ef81-421e-aad3-09d32a3e5a9f Norway | |
| b3a516a6-9ac7-47ff-87e1-834358c6281c France | |
| f0c17595-b975-4173-9446-47cd518e6725 Hungary | |
| 85a4eab7-556c-4fec-9ab9-a620699f109d Belgium | |
| 0f4f69b9-0134-4346-ace2-86efdf3a7c4c Spain | |
| dcfa6389-0115-4c9f-b41d-234ce7850aaa Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 220 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 4 kg |
| 8.8 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.3 kg |
| 9.4 lb | |
| Embalaje Nivel 1 EAN | 6417019280622 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | NH00 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS200DZ04N2P - ABB - OS200DZ04N2P - 1SCA022820R9230 | 90 Kbytes |
|
| OS200DZ04N2P 1SCA022820R9230 ABB Interruptor fusible OS200DZ04N2P | 83 Kbytes |
|
