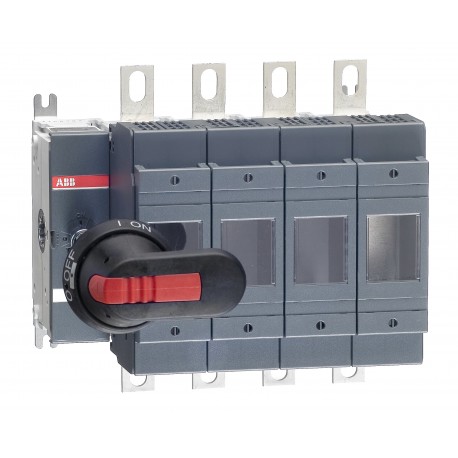

1SCA022820R9230 ABB OS200DZ04N2P fusibili
1SCA022820R9230
ABB
OS200DZ04N2P fusibili
Interruttore a fusibile OS200DZ04N2P
OS200DZ04N2P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8c75fe37-290a-485b-b7e7-3ef6ab9cbbbb Finlandia (FI) |
| SCIP semplificato | 50d6c111-f2b8-4699-8f16-9fe663201fc3 Svezia (SE) |
| 300d2d63-8c6e-4175-a208-2f346383af72 Germania (DE) | |
| 97dadb17-3165-4cb4-a175-83b863613bcc Francia (FR) | |
| 90fbf059-a1cb-4dd4-8795-6240a485e303 Danimarca (DK) | |
| 479fa758-4a63-41f7-aad4-8bae3af2c729 Germania (DE) | |
| 068496c8-17be-43fe-9f92-62c059f7f071 Germania (DE) | |
| bae934e1-9b96-43eb-9ecc-ac741cb6c1df Bulgaria (BG) | |
| aa235408-3738-4f9f-b724-c2425971ef4e Polania (PL) | |
| a832e90d-dfe2-4870-8926-69c5458658af Ungheria (HU) | |
| a49f19ea-ad70-4585-bc76-05a45f55b0a0 Italia (IT) | |
| ac917900-1c59-4795-b3cb-234025a92529 Grecia (GR) | |
| b8287bf0-fe71-42ae-a531-028b7156022d Estonia (EE) | |
| bf4d8108-0258-4c09-a8b7-af4851c08334 Svezia (SE) | |
| 1553dc2b-9805-456c-b659-d8e597974cd2 Polania (PL) | |
| 634a4193-161c-423d-8108-93b98bcab81b Repubblica Ceca (CZ) | |
| 0197bf59-72b0-41d9-8212-d46e97ce1e2e Polania (PL) | |
| 81304a3c-078a-4846-b90a-598428f3e4ea Paesi Bassi (Olanda) (NL) | |
| dec09ca0-820a-457b-be66-ab548440555d Croazia (HR) | |
| 450b9d96-51b0-4cef-896f-b98ee5a32892 Germania (DE) | |
| 9c47234a-c2a8-44fa-b1fa-779411f71c9a Belgio (BE) | |
| abc6516a-0c49-4305-8361-7482058145c8 Portogallo (PT) | |
| fe702827-ef81-421e-aad3-09d32a3e5a9f Norvegia (NO) | |
| b3a516a6-9ac7-47ff-87e1-834358c6281c Francia (FR) | |
| f0c17595-b975-4173-9446-47cd518e6725 Ungheria (HU) | |
| 85a4eab7-556c-4fec-9ab9-a620699f109d Belgio (BE) | |
| 0f4f69b9-0134-4346-ace2-86efdf3a7c4c Spagna (ES) | |
| dcfa6389-0115-4c9f-b41d-234ce7850aaa Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200D04.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 220 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 149 mm |
| Peso netto prodotto | 4 kg |
| 8.8 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 4.3 kg |
| 9.4 lb | |
| EAN imballo livello 1 | 6417019280622 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Taglia fusibile | NH00 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 04 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS200DZ04N2P Switch fuse - ABB - OS200DZ04N2P - 1SCA022820R9230 | 90 Kbytes |
|
| OS200DZ04N2P 1SCA022820R9230 ABB OS200DZ04N2P fusibili | 82 Kbytes |
|
