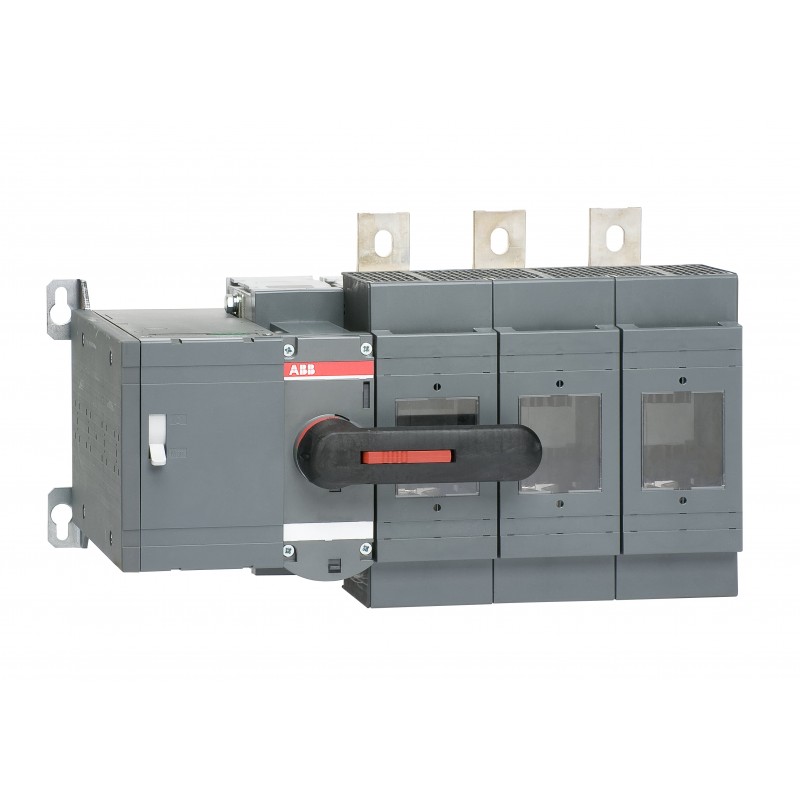

1SCA104522R1001 ABB Interruptor fusible motor OSM800D3M230C
1SCA104522R1001
ABB
Interruptor fusible motor OSM800D3M230C
OSM800D3M230C MOTORIZED SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Información medioambiental | 1SCC311002D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311029M0203 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Información medioambiental | 1SCC311002D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 487 mm |
| Alto del producto | 304 mm |
| Largo del product | 306 mm |
| Peso del product | 21.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 440 mm |
| Embalaje Nivel 1 Largo | 700 mm |
| Embalaje Nivel 1 Alto | 565 mm |
| Embalaje Nivel 1 Peso | 21.5 kg |
| Embalaje Nivel 1 EAN | 6417019387659 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 800 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 720 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH3 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tensión de funcionamiento del motor | 220 ... 240 V AC |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Motor Operated and Manually From the Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 75 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 800 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 800 A |
| (500 V AC) 800 A | |
| (690 V AC) 800 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 450 kW |
| (500 V) 560 kW | |
| (690 V) 710 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 18 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Par de apriete | 50 … 75 N·m |
| Técnica UL/CSA | |
| Par de apriete | 50 … 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC311154D2703 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3638127 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible motor OSM800D3M230C - ABB - OSM800D3M230C - 1SCA104522R1001 | 88 Kbytes |
|
| OSM800D3M230C 1SCA104522R1001 ABB Interruptor fusible motor OSM800D3M230C | 71 Kbytes |
|
