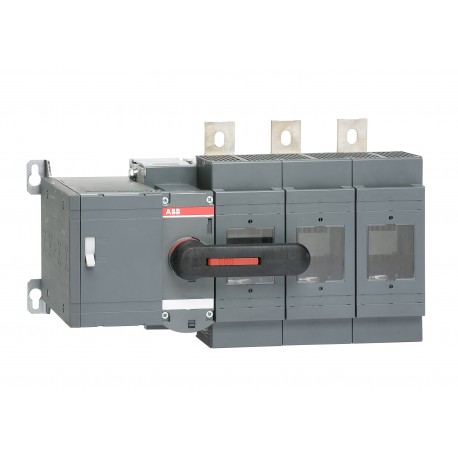

1SCA104522R1001 ABB OSM800D3M230C motorizzato fusibili
1SCA104522R1001
ABB
OSM800D3M230C motorizzato fusibili
Interruttore fusibile motore OSM800D3M230C
OSM800D3M230C MOTORIZED SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali > OS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Informazioni ambientali | 1SCC311002D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311029M0203 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Informazioni ambientali | 1SCC311002D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 487 mm |
| Altezza prodotto | 304 mm |
| Profondità prodotto | 306 mm |
| Peso netto prodotto | 21.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 440 mm |
| Profondità imballo livello 1 | 700 mm |
| Altezza imballo livello 1 | 565 mm |
| Peso lordo imballo livello 1 | 21.5 kg |
| EAN imballo livello 1 | 6417019387659 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 800 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 720 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH3 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Motor Operational Voltage | 220 ... 240 V AC |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Motor Operated and Manually From the Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 75 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 800 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 800 A |
| (500 V AC) 800 A | |
| (690 V AC) 800 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 450 kW |
| (500 V) 560 kW | |
| (690 V) 710 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 18 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Coppia di serraggio | 50 … 75 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 50 … 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC311154D2703 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3638127 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OSM800D3M230C Motorized switch fuse - ABB - OSM800D3M230C - 1SCA104522R1001 | 88 Kbytes |
|
| OSM800D3M230C 1SCA104522R1001 ABB OSM800D3M230C motorizzato fusibili | 69 Kbytes |
|
