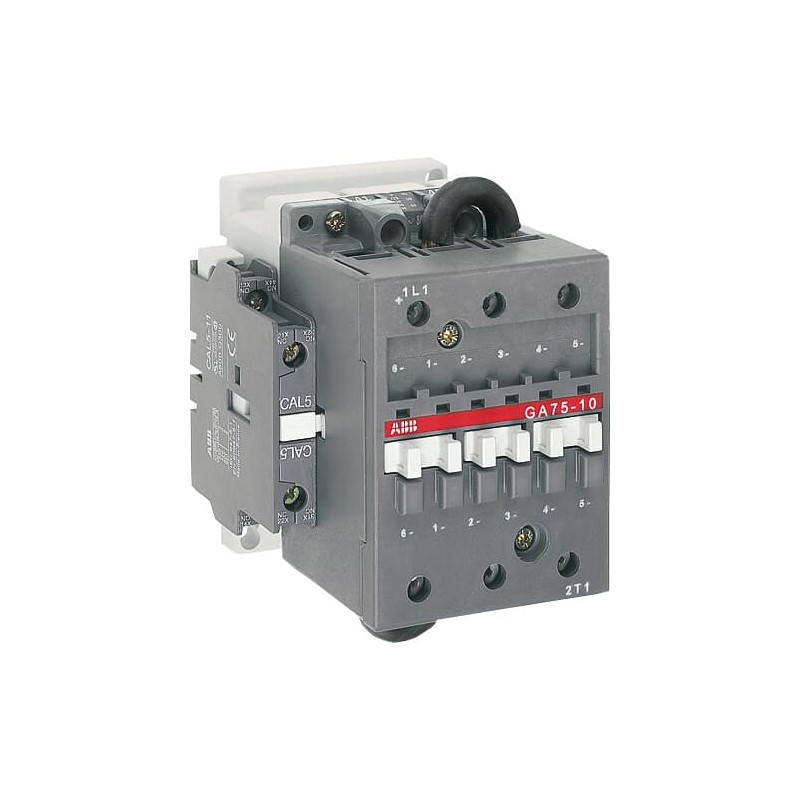

Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL411025R8511 ABB GA75-10-11 CONT. corte CC BOB. 380-400Va

0/5 - 0 Opiniones

Referencia: 1SBL411025R8511

Fabricante: ABB

Descripción:

GA75-10-11 CONT. corte CC BOB. 380-400Va

GA75-10-11 380-400V 50Hz / 400-415V 60Hz Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 piece
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100214C0202
Instrucciones y manuales	FPTC407691P0003
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	82 mm
Largo del product	108 mm
Alto del producto	132 mm
Peso del product	1.26 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	1
Número de contactos auxiliares NC	1
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 1000 V DC
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(1000 V) 1 polo, 40 °C 35 A
	(1000 V) 1 polo, 55 °C 35 A
	(1000 V) 1 polo, 70 °C 35 A
	(110 V) 1 polo, 40 °C 120 A
	(110 V) 1 polo, 55 °C 100 A
	(110 V) 1 polo, 70 °C 85 A
	(220 V) 1 polo, 40 °C 120 A
	(220 V) 1 polo, 55 °C 100 A
	(220 V) 1 polo, 70 °C 85 A
	(440 V) 1 polo, 40 °C 100 A
	(440 V) 1 polo, 55 °C 100 A
	(440 V) 1 polo, 70 °C 85 A
	(600 V) 1 polo, 40 °C 75 A
	(600 V) 1 polo, 55 °C 75 A
	(600 V) 1 polo, 70 °C 75 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 100 A
	(72 V) 1 polo, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1 polo, 40 °C 120 A
	(110 V) 1 polo, 55 °C 100 A
	(220 V) 1 polo, 40 °C 100 A
	(220 V) 1 polo, 55 °C 100 A
	(440 V) 1 polo, 40 °C 85 A
	(440 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 100 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1 polo, 40 °C 85 A
	(110 V) 1 polo, 55 °C 85 A
	(220 V) 1 polo, 40 °C 85 A
	(220 V) 1 polo, 55 °C 85 A
	(440 V) 1 polo, 40 °C 35 A
	(440 V) 1 polo, 55 °C 35 A
	(72 V) 1 polo, 40 °C 85 A
	(72 V) 1 polo, 55 °C 85 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 1.1 A / 121 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.30 A / 66 W
	(250 V) 0.3 / 75 W
Dispositivos de protección contra cortocircuitos	Auxiliary Circuit - gG Type Fuses 10 A
	gG Type Fuses 160 A
Corriente nominal de corta duración Tensión baja (I_cw)	durante 0,1 s 140 A
	durante 1 s 100 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	300 cycles per hour
Durabilidad mecánica	10 million
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Capacidad mínima de conmutación	17 / 5 VLT4K
Tensión nominal del circuito de control (U_c)	50 Hz 380 ... 400 V
	60 Hz 400 ... 415 V
Consumo de la bobina	Valor medio de tenencia 50 / 60 Hz 18 V·A
	Valor medio de intracción 50 Hz 190 V·A
	Valor medio de extracción 60 Hz 180 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 18 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 5.5 W
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 18 V·A
	Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 5.5 W
	Pull-in a la tensión nominal máxima del circuito de control 50 Hz 180 V·A
	Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A
Pérdida de potencia	en condiciones nominales de funcionamiento por polo 0.1 W
	a 6 A por poste 0.1 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 7 ... 14 ms
	Entre la desenergización de la bobina y la abertura sin contacto 4 ... 11 ms
	Entre la energización de la bobina y la apertura del contacto NC 7 ... 22 ms
	Entre la energización de la bobina y el cierre sin contacto 8 ... 27 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con extremo de cable 6 ... 16 mm²
	Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliar	Flexible con extremo de cable 0.75 ... 2.5 mm²
	Cable rígido 1 ... 4 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principales	M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 1000 V DC
Clasificación de uso general UL/CSA	(1000 V DC) 35 A
	(440 V DC) 100 A
	(600 V DC) 75 A
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climática	acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CB	CB_CN45325
Certificado CCC	CCC_2018010304129268
Certificado CQC	CQC2018010304129268
Certificado CSA	CSA_1033838_LR056745
Declaración de conformidad - CCC	2020980304001625
Declaración de conformidad - CE	1SBD250807U1000
Declaración de conformidad - UKCA	1SBD250824U1000
Certificado EAC	EAC_RU C-FR ME77 B03599
Tarjeta de listado UL	UL_E319322
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 piece
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.26 kg
Embalaje Nivel 1 EAN	3471522100856
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC002552 - Power contactor, DC switching
ETIM 8	EC002552 - Power contactor, DC switching
ETIM 9	EC002552 - Power contactor, DC switching
Clase electrónica	V11.0 : 27371018
UNSPSC	39121529

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
GA75-10-11 CONT. corte CC BOB. 380-400Va - ABB - GA75-10-11 - 1SBL411025R8511	98 Kbytes
GA75-10-11 1SBL411025R8511 ABB GA75-10-11 CONT. corte CC BOB. 380-400Va	72 Kbytes
