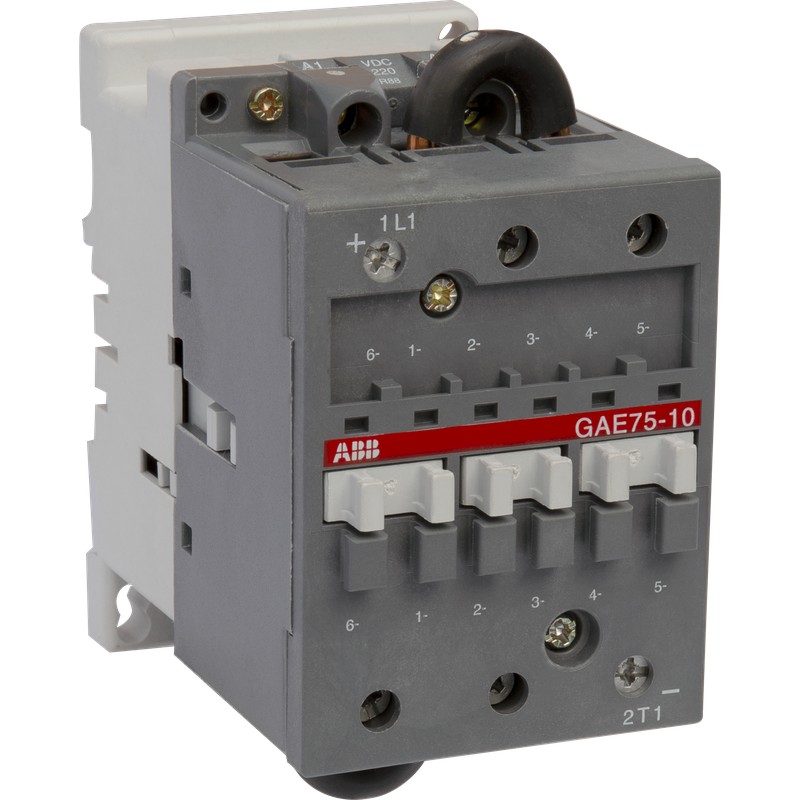

1SBL419025R8100 ABB GAE75-10-00 CONT. 1P BOB 24VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL419025R8100 ABB GAE75-10-00 CONT. 1P BOB 24VDC

1SBL419025R8100

ABB

GAE75-10-00 CONT. 1P BOB 24VDC

GAE75-10-00 24V DC Contactor

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica1SBC100122C0202_CH02
Instrucciones y manualesFPTC407691P0003
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product82 mm
Largo del product108 mm
Alto del producto132 mm
Peso del product1.26 kg
Técnica
Número de contactos principales NO1
Número de contactos principales NC0
Número de contactos auxiliares NO0
Número de contactos auxiliares NC0
Tensión nominal de operaciónMain Circuit 1000 V DC
Corriente térmica convencional de aire libre (Ith)según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
Corriente nominal de funcionamiento DC-1 (Ie)(1000 V) 1 polo, 40 °C 35 A
(1000 V) 1 polo, 55 °C 35 A
(1000 V) 1 polo, 70 °C 35 A
(110 V) 1 polo, 40 °C 120 A
(110 V) 1 polo, 55 °C 100 A
(110 V) 1 polo, 70 °C 85 A
(220 V) 1 polo, 40 °C 120 A
(220 V) 1 polo, 55 °C 100 A
(220 V) 1 polo, 70 °C 85 A
(440 V) 1 polo, 40 °C 100 A
(440 V) 1 polo, 55 °C 100 A
(440 V) 1 polo, 70 °C 85 A
(600 V) 1 polo, 40 °C 75 A
(600 V) 1 polo, 55 °C 75 A
(600 V) 1 polo, 70 °C 75 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 100 A
(72 V) 1 polo, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (Ie)(110 V) 1 polo, 40 °C 120 A
(110 V) 1 polo, 55 °C 100 A
(220 V) 1 polo, 40 °C 100 A
(220 V) 1 polo, 55 °C 100 A
(440 V) 1 polo, 40 °C 85 A
(440 V) 1 polo, 55 °C 85 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 100 A
Corriente nominal de funcionamiento DC-5 (Ie)(110 V) 1 polo, 40 °C 85 A
(110 V) 1 polo, 55 °C 85 A
(220 V) 1 polo, 40 °C 85 A
(220 V) 1 polo, 55 °C 85 A
(440 V) 1 polo, 40 °C 35 A
(440 V) 1 polo, 55 °C 35 A
(72 V) 1 polo, 40 °C 85 A
(72 V) 1 polo, 55 °C 85 A
Dispositivos de protección contra cortocircuitosgG Type Fuses 160 A
Tensión nominal de aislamiento (Ui)según IEC 60947-4-1 1000 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Frecuencia máxima de conmutación eléctrica300 cycles per hour
Durabilidad mecánica5 million
Frecuencia máxima de conmutación mecánica3600 cycles per hour
Tensión nominal del circuito de control (Uc)Operación de CC 24 V
Consumo de la bobinaValor medio de tenencia, desde el estado cálido 4 W
Valor medio de extracción, desde el estado frío 200 W
Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 4 W
Mantenimiento a la tensión nominal máxima del circuito de control CC 4 W
Pull-in a la tensión nominal máxima del circuito de control CC 200 V·A
Tiempo de funcionamientoEntre la desenergización de la bobina y la abertura sin contacto 5 ... 15 ms
Entre la energización de la bobina y el cierre sin contacto 30 ... 30 ms
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principalFlexible con extremo de cable 6 ... 16 mm²
Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliarFlexible con extremo de cable 0.75 ... 2.5 mm²
Cable rígido 1 ... 4 mm²
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principalesM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminalTerminales de tornillo
Nombre del productoBlock Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 1000 V DC
Clasificación de uso general UL/CSA(1000 V DC) 35 A
(440 V DC) 100 A
(600 V DC) 75 A
Ambiente
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climáticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisibleSin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado1c867fb0-79ab-4d0d-bfd0-534fef5a6f90 Finland
1e9ca603-c0e5-4e8a-854b-047398f1ec07 Croatia
241db454-ff4f-4c24-9196-82ec6871f8a8 Germany
28271077-ef6b-492c-9e85-b14805fd265b Belgium
2ece95f1-9910-44f7-9261-26da48d2591f Norway
37c34b3f-85a5-438d-971e-8568f8b3675e Portugal
3cdadef7-3d5b-48b6-a7b2-348d3ca765b8 Denmark
57e9529b-f57e-497b-989f-7f6ecbfffdcc Italy
5c58d68d-8a98-4059-bc2d-f1f8844779c6 Sweden
6473e9dd-b2c5-447c-b0d5-e77f36ff2913 Czech Republic
8e0cd629-fbec-408f-a36e-96b6defc6e5a Poland
90c2e186-132d-48c5-be62-d847f7b68d5c Spain
a6975507-f306-4c69-952a-3527b2140a82 Hungary
b5866b0b-44cc-4810-83c0-b7dd832ba709 France
d6837946-f074-4ad8-9f74-e15f9661832c Greece
ef6fb0da-61f9-4c16-b1e0-c84840a3b6c0 Estonia
fd3f5c44-44dd-461d-ad9e-0b6099be3451 Netherlands
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CBCB_CN45325
Certificado CCCCCC_2018010304129268
Certificado CQCCQC2018010304129268
Certificado CSACSA_1033838_LR056745
Declaración de conformidad - CCC2020980304001625
Declaración de conformidad - CE1SBD250807U1000
Declaración de conformidad - UKCA1SBD250824U1000
Certificado EACEAC_RU C-FR ME77 B03599
Tarjeta de listado ULUL_E319322
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho140 mm
Embalaje Nivel 1 Largo146 mm
Embalaje Nivel 1 Alto96 mm
Embalaje Nivel 1 Peso1.26 kg
Embalaje Nivel 1 EAN3471522112811
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 7EC002552 - Power contactor, DC switching
ETIM 8EC002552 - Power contactor, DC switching
ETIM 9EC002552 - Power contactor, DC switching
Clase electrónicaV11.0 : 27371018
UNSPSC39121529
Código de categoría granular de IDEA (IGCC)4763 >> Power contactor, DC switching
