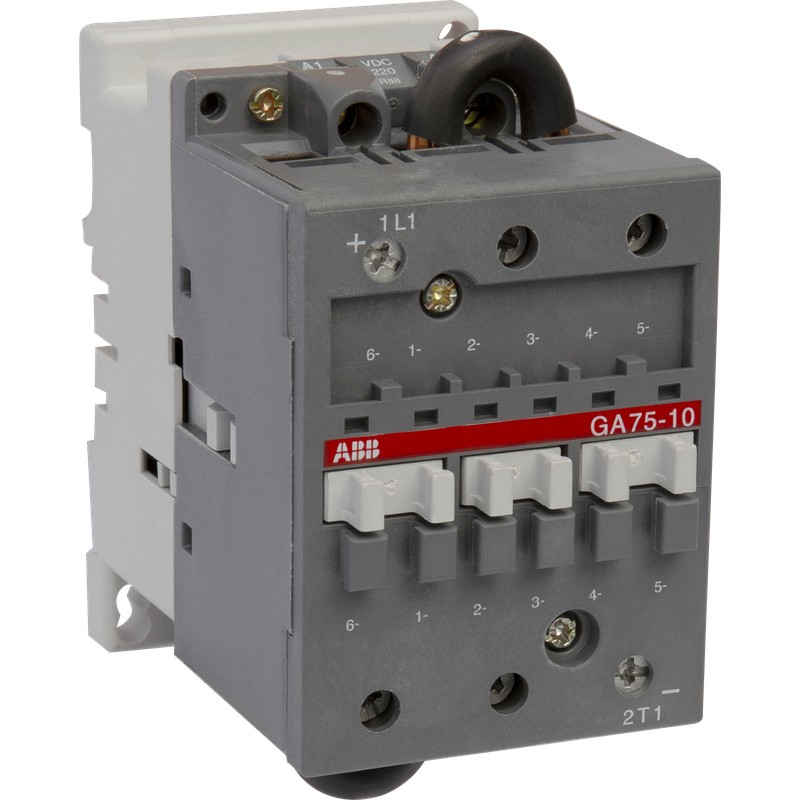

1SBL411025R8800 ABB GA75-10-00 CONT. corte CC BOB. 230-240Va
1SBL411025R8800
ABB
GA75-10-00 CONT. corte CC BOB. 230-240Va
GA75-10-00 230-240V 50Hz / 240-260V 60Hz Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | FPTC407691P0003 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 70 mm |
| Largo del product | 108 mm |
| Alto del producto | 132 mm |
| Peso del product | 1.22 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares NC | 0 |
| Tensión nominal de operación | Main Circuit 1000 V DC |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A |
| Corriente nominal de funcionamiento DC-1 (Ie) | (1000 V) 1 polo, 40 °C 35 A |
| (1000 V) 1 polo, 55 °C 35 A | |
| (1000 V) 1 polo, 70 °C 35 A | |
| (110 V) 1 polo, 40 °C 120 A | |
| (110 V) 1 polo, 55 °C 100 A | |
| (110 V) 1 polo, 70 °C 85 A | |
| (220 V) 1 polo, 40 °C 120 A | |
| (220 V) 1 polo, 55 °C 100 A | |
| (220 V) 1 polo, 70 °C 85 A | |
| (440 V) 1 polo, 40 °C 100 A | |
| (440 V) 1 polo, 55 °C 100 A | |
| (440 V) 1 polo, 70 °C 85 A | |
| (600 V) 1 polo, 40 °C 75 A | |
| (600 V) 1 polo, 55 °C 75 A | |
| (600 V) 1 polo, 70 °C 75 A | |
| (72 V) 1 polo, 40 °C 120 A | |
| (72 V) 1 polo, 55 °C 100 A | |
| (72 V) 1 polo, 70 °C 85 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 1 polo, 40 °C 120 A |
| (110 V) 1 polo, 55 °C 100 A | |
| (220 V) 1 polo, 40 °C 100 A | |
| (220 V) 1 polo, 55 °C 100 A | |
| (440 V) 1 polo, 40 °C 85 A | |
| (440 V) 1 polo, 55 °C 85 A | |
| (72 V) 1 polo, 40 °C 120 A | |
| (72 V) 1 polo, 55 °C 100 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 1 polo, 40 °C 85 A |
| (110 V) 1 polo, 55 °C 85 A | |
| (220 V) 1 polo, 40 °C 85 A | |
| (220 V) 1 polo, 55 °C 85 A | |
| (440 V) 1 polo, 40 °C 35 A | |
| (440 V) 1 polo, 55 °C 35 A | |
| (72 V) 1 polo, 40 °C 85 A | |
| (72 V) 1 polo, 55 °C 85 A | |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 160 A |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 1000 V |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | 300 cycles per hour |
| Durabilidad mecánica | 10 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 230 ... 240 V |
| 60 Hz 240 ... 260 V | |
| Consumo de la bobina | Valor medio de tenencia 50 / 60 Hz 18 V·A |
| Valor medio de intracción 50 Hz 190 V·A | |
| Valor medio de extracción 60 Hz 180 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 18 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 5.5 W | |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 18 V·A | |
| Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 5.5 W | |
| Pull-in a la tensión nominal máxima del circuito de control 50 Hz 180 V·A | |
| Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y la abertura sin contacto 4 ... 11 ms |
| Entre la energización de la bobina y el cierre sin contacto 8 ... 27 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con extremo de cable 6 ... 16 mm² |
| Cable rígido 6 ... 25 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con extremo de cable 0.75 ... 2.5 mm² |
| Cable rígido 1 ... 4 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 1000 V DC |
| Clasificación de uso general UL/CSA | (1000 V DC) 35 A |
| (440 V DC) 100 A | |
| (600 V DC) 75 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Resistencia climática | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP simplificado | 0b230346-24d8-4c1c-aba5-02848c2a18b1 France |
| 0bb4f6da-b6ca-4c8f-86c8-c14c7905a531 Hungary | |
| 0e0a44d0-e86e-4f56-bd0a-3a92cf47131c Croatia | |
| 63e2f61a-aa04-4922-80d9-9e97b1cc0281 Belgium | |
| 72fdd265-3988-4c67-992f-f006b0f9b76d Sweden | |
| 7c4c13f2-f654-4e4c-a2d9-0a529348b450 Spain | |
| 8fc5e616-9e1b-4590-b445-4a8f99e979b3 Czech Republic | |
| 9835ceb2-09ac-4dc7-ad8c-b099ef370ac9 Germany | |
| 99a03096-436a-4784-b6ab-2a587cbf95cb Norway | |
| 99daa09d-dc52-4599-9add-17ee8370aaad Greece | |
| b3fa216a-214f-4de2-99f5-14dbaeb9ad8b Netherlands | |
| b86d6834-86b8-4409-b989-b3a39db60e34 Estonia | |
| d78e9dd1-040d-4140-9ca4-cafcf9422a5e Italy | |
| dea8e45f-c075-45d0-92b7-f96fe9f1e30f Finland | |
| e8d57a19-8ba5-44ac-869a-26e3a41b3888 Poland | |
| eab76273-9f42-4629-9ed8-f55c2aa4a56c Portugal | |
| ff8d310b-04bb-4d3f-83d5-e4829055fea3 Denmark | |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN45325 |
| Certificado CCC | CCC_2018010304129268 |
| Certificado CQC | CQC2018010304129268 |
| Certificado CSA | CSA_1033838_LR056745 |
| Declaración de conformidad - CCC | 2020980304001625 |
| Declaración de conformidad - CE | 1SBD250807U1000 |
| Declaración de conformidad - UKCA | 1SBD250824U1000 |
| Certificado EAC | EAC_RU C-FR ME77 B03599 |
| Tarjeta de listado UL | UL_E319322 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 140 mm |
| Embalaje Nivel 1 Largo | 146 mm |
| Embalaje Nivel 1 Alto | 96 mm |
| Embalaje Nivel 1 Peso | 1.22 kg |
| Embalaje Nivel 1 EAN | 3471522099884 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC002552 - Power contactor, DC switching |
| ETIM 8 | EC002552 - Power contactor, DC switching |
| ETIM 9 | EC002552 - Power contactor, DC switching |
| Clase electrónica | V11.0 : 27371018 |
| UNSPSC | 39121529 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| GA75-10-00 CONT. corte CC BOB. 230-240Va - ABB - GA75-10-00 - 1SBL411025R8800 | 122 Kbytes |
|
| GA75-10-00 1SBL411025R8800 ABB GA75-10-00 CONT. corte CC BOB. 230-240Va | 72 Kbytes |
|
