> ABB>Otros dispositivos modulares>ESB25-40N-14 1SAE231111R1440 ABB Contactor ESB25-40N-14 4NA 12AC/DC
Anterior producto Siguiente producto

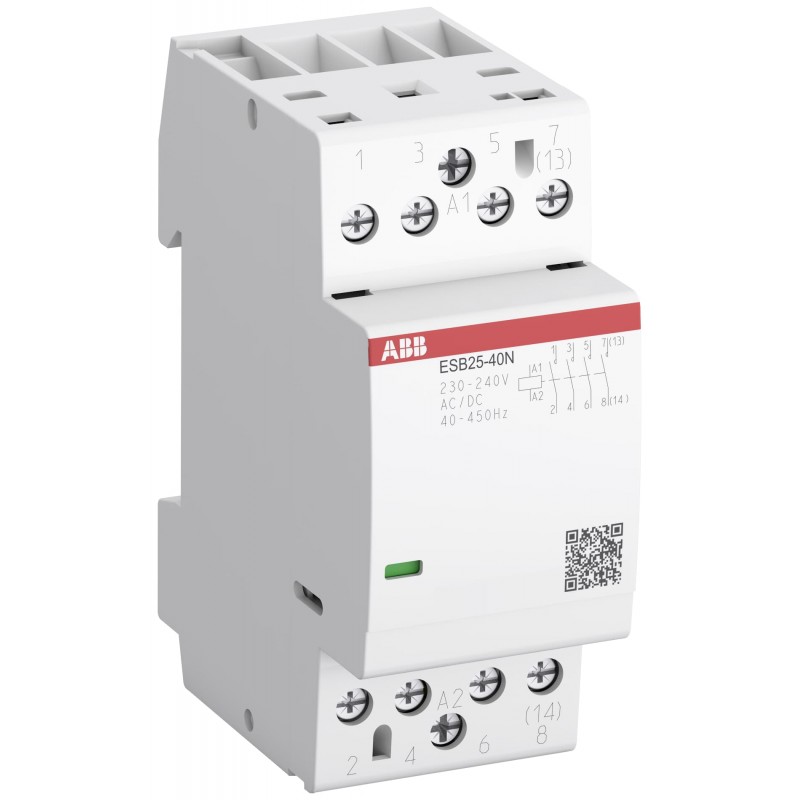

ESB25-40N-14 1SAE231111R1440 ABB Contactor ESB25-40N-14 4NA 12AC/DC

ESB25-40N-14

1SAE231111R1440

ABB

Contactor ESB25-40N-14 4NA 12AC/DC

El ESB25.. Los contactores de instalación N se utilizan para controlar cargas monofásicas y trifásicas de hasta 25 A y pueden ser operados por CA o CC. Estos contactores están hechos para su uso en aplicaciones domésticas, así como en entornos industriales. Se proporcionan los siguientes beneficios: funcionamiento sin zumbidos, bajo consumo de energía y protección contra sobretensiones integrada. Varias combinaciones de contacto y accesorios están disponibles.

Más detalles


Otros dispositivos modulares

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


b'

\n

Información general

\n
\n
\n\nTipo de producto extendido:\n\n\n\n
ESB25-40N-14
\n\n
\n
\n\nID de producto:\n\n\n\n
1SAE231111R1440
\n\n
\n
\n\nEan:\n\n\n\n
4013614518096
\n\n
\n
\n\nDescripción del catálogo:\n\n\n\n
Contactor de instalación ESB25-40N-14
\n\n
\n
\n\nDescripción larga:\n\n\n\n
El ESB25.. Los contactores de instalación N se utilizan para controlar cargas monofásicas y trifásicas de hasta 25 A y pueden ser operados por CA o CC. \nEstos contactores están hechos para su uso en aplicaciones domésticas, así como en entornos industriales.\nSe proporcionan los siguientes beneficios: \nFuncionamiento sin humo, bajo consumo de energía y protección contra sobretensiones integrada. \nVarias combinaciones de contacto y accesorios están disponibles.
\n\n
\n
\n\n
\n \n
\n
\n\n

ordenamiento

\n\n
\n
\n\nPaquete Nivel 1 EAN:\n\n\n\n
4013614524400
\n\n
\n
\n\nCantidad mínima de pedido:\n\n\n\n
1 pieza
\n\n
\n
\n\nNúmero de arancel aduanero:\n\n\n\n
85365080
\n\n
\n
\n\n\n
\n
\n\n

Descargas populares

\n\n
\n
\n\nInstrucciones y manuales:\n\n\n\n2CDC103043M6801\n
\n
\n\n\n
\n
\n\n

Dimensiones

\n\n
\n
\n\nAncho neto del producto:\n\n\n\n
36 milímetros
\n\n
\n
\n\nAltura neta del producto:\n\n\n\n
85 mm
\n\n
\n
\n\nProfundidad / Longitud de la red del producto:\n\n\n\n
65 milímetros
\n\n
\n
\n\nPeso neto del producto:\n\n\n\n
0,245 kg
\n\n
\n
\n\n\n
\n
\n\n

técnico

\n\n
\n
\n\nTensión operativa nominal:\n\n\n\n
Circuito principal 220 V DC
\n
\n
Circuito principal 400 V AC
\n\n
\n
\n\nTensión de circuito de control nominal (UC):\n\n\n\n
12 V
\n\n
\n
\n\nFrecuencia nominal (f):\n\n\n\n
Circuito de control 400 Hz
\n
\n
Circuito de control 50 Hz
\n
\n
Circuito de control 60 Hz
\n
\n
Circuito de control DC
\n
\n
Circuito principal a 50 Hz
\n
\n
Circuito principal a 60 Hz
\n
\n
Circuito principal DC
\n\n
\n
\n\nCorriente operativa clasificada AC-1 (IE):\n\n\n\n
Nº 25 A
\n\n
\n
\n\nCorriente operativa clasificada AC-3 (IE):\n\n\n\n
(230 V) Monofásico, NO 9 A
\n
\n
(400 V) Trifásica, NO 9 A
\n\n
\n
\n\nPotencia operativa nominal AC-1 (PE):\n\n\n\n
(230 V) Monofásico, NO 5,8 kW
\n
\n
(400 V) Trifásico, NO 17,3 kW
\n\n
\n
\n\nPotencia operativa nominal AC-3 (PE):\n\n\n\n
(230 V) Monofásico, NO 1,3 kW
\n
\n
(400 V) Trifásico, NO 4 kW
\n\n
\n
\n\nCorriente operacional nominal AC-7a (IE):\n\n\n\n
Nº 25 A
\n\n
\n
\n\nPotencia operativa nominal AC-7a (PE):\n\n\n\n
(230 V) Monofásico, NO 5,8 kW
\n
\n
(400 V) Trifásico, NO 17,3 kW
\n\n
\n
\n\nCorriente operacional nominal AC-7b (IE):\n\n\n\n
(230 V) Monofásico, NO 9 A
\n
\n
(400 V) Trifásica, NO 9 A
\n\n
\n
\n\nPotencia operativa nominal AC-7b (PE):\n\n\n\n
(230 V) Monofásico, NO 1,3 kW
\n
\n
(400 V) Trifásico, NO 4 kW
\n\n
\n
\n\nControlador de tornillo recomendado:\n\n\n\n
Circuito de control Pozidriv 1
\n
\n
Circuito principal Pozidriv 1
\n\n
\n
\n\nTensión de soporte de impulso nominal (Uduende):\n\n\n\n
6 kilociclos
\n\n
\n
\n\nTensión de aislamiento nominal (UYo):\n\n\n\n
500 V
\n\n
\n
\n\nCircuito principal de capacidad de conexión:\n\n\n\n
Flexible con Ferrule 1x 1.5 ... 10 mm²
\n
\n
Flexible con Ferrule 2x 1.5 ... 2,5 mm²
\n
\n
Flexible con virola aislada 1x 1.5 ... 10 mm²
\n
\n
Flexible con virola aislada 2x 1,5 mm²
\n
\n
Flexible 1x 1.5 ... 10 mm²
\n
\n
Flexible 2x 1.5 ... 4 mm²
\n
\n
Rígido 1x 1.5 ... 10 mm²
\n
\n
Rígido 2x 1.5 ... 4 mm²
\n\n
\n
\n\nCircuito de control de capacidad de conexión:\n\n\n\n
Flexible con Ferrule 1x 1 ... 2,5 mm²
\n
\n
Flexible con Ferrule 2x 0.75 ... 1 mm²
\n
\n
Flexible con virola aislada 1x 1 ... 2,5 mm²
\n
\n
Flexible con virola aislada 2x 0.75 ... 1 mm²
\n
\n
Flexible 1x 1 ... 4,0 mm²
\n
\n
Flexible 2x 1 ... 2,5 mm²
\n
\n
Rígido 1x 1 ... 4 mm²
\n
\n
Rígido 2x 1 ... 2,5 mm²
\n\n
\n
\n\nApriete:\n\n\n\n
Circuito de control 0.9 N·m
\n
\n
Circuito Principal 1 N·m
\n\n
\n
\n\nLongitud de extracción de alambre:\n\n\n\n
Circuito de control 7 mm
\n
\n
Circuito Principal 10 mm
\n\n
\n
\n\nGrado de Protección:\n\n\n\n
IP20
\n\n
\n
\n\nDurabilidad eléctrica:\n\n\n\n
CICLO AC-1 (NO) 130000
\n
\n
Ciclo AC-3 (NO) 500000
\n
\n
AC-7a (NO) 130000 ciclo
\n
\n
AC-7b (NO) 500000 ciclo
\n\n
\n
\n\nDurabilidad mecánica:\n\n\n\n
Ciclo 1000000
\n\n
\n
\n\nNúmero de polos:\n\n\n\n
4
\n\n
\n
\n\nNúmero de contactos auxiliares NC:\n\n\n\n
0
\n\n
\n
\n\nNúmero de contactos auxiliares NO:\n\n\n\n
0
\n\n
\n
\n\nNúmero de contactos principales NC:\n\n\n\n
0
\n\n
\n
\n\nNúmero de contactos principales NO:\n\n\n\n
4
\n\n
\n
\n\nAncho en número de espaciados modulares:\n\n\n\n
2
\n\n
\n
\n\nGrado de contaminación:\n\n\n\n
3
\n\n
\n
\n\nnormas:\n\n\n\n
IEC/EN 60947-1
\n
\n
IEC/EN 60947-4-1
\n
\n
IEC/EN 61095
\n
\n
UL 60947-1
\n
\n
UL 60947-4-1
\n\n
\n
\n\n\n
\n
\n\n

Ul/CSA técnico

\n\n
\n
\n\nTensión máxima de funcionamiento UL/CSA:\n\n\n\n
Circuito principal 480 V AC
\n\n
\n
\n\nClasificación de caballos UL/CSA:\n\n\n\n
(220 ... 240 V CA) Monofásico, NO 1 HP
\n
\n
(220 ... 240 V AC) Trifásico, NO 3 hp
\n
\n
(440 ... 480 V CA) Monofásico, NO 2 HP
\n
\n
(440 ... 480 V AC) Trifásico, NO 5 HP
\n\n
\n
\n\nCircuito principal de capacidad de conexión UL/CSA:\n\n\n\n
Sólido 16-8 AWG
\n
\n
Varado 16-8 AWG
\n\n
\n
\n\nConexión del circuito de control de capacidad UL/CSA:\n\n\n\n
Sólido 16-10 AWG
\n
\n
Varado 16-10 GTE
\n\n
\n
\n\nPar de apriete UL/CSA:\n\n\n\n
Circuito de control 8 in·lb
\n
\n
Circuito Principal 9 in·lb
\n\n
\n
\n\n\n
\n
\n\n

medioambiental

\n\n
\n
\n\nTemperatura ambiente del aire:\n\n\n\n
Operación -25 ... +55 °C
\n
\n
Almacenamiento -40 ... +80 °C
\n\n
\n
\n\nAltitud máxima de funcionamiento permitida:\n\n\n\n
2000 m
\n\n
\n
\n\nResistencia a choques según IEC 60068-2-27:\n\n\n\n
Pulso de 11 ms 15g
\n\n
\n
\n\nEstado rohs:\n\n\n\n
Siguiendo la Directiva 2011/65/UE de la UE
\n\n
\n
\n\n\n
\n
\n\n

Certificados y declaraciones (número de documento)

\n\n
\n
\n\nCertificado ABS:\n\n\n\n1SAA920000-0101\n
\n
\n\nCertificado CB:\n\n\n\n1SAA920004-2001\n
\n
\n\nCertificado CQC:\n\n\n\nCQC2017010304993564
\nCQC2017010304993565\n
\n
\n\nCertificado cULus:\n\n\n\ncUL_E191658\n
\n
\n\nDeclaración de conformidad - CCC:\n\n\n\n2020980304001312
\n2020980304001314\n
\n
\n\nDeclaración de conformidad - CE:\n\n\n\n1SAD938506-0302\n
\n
\n\nDeclaración de Conformidad - UKCA:\n\n\n\n1SAD938501-1302\n
\n
\n\nCertificado DNV:\n\n\n\n1SAA920000-0306\n
\n
\n\nCertificado EAC:\n\n\n\n1SAA920001-2702\n
\n
\n\nInformación ambiental:\n\n\n\n1SAC200063H0009\n
\n
\n\nInstrucciones y manuales:\n\n\n\n2CDC103043M6801\n
\n
\n\nCertificado NF:\n\n\n\n1SAA920001-1202\n
\n
\n\nCertificado RINA:\n\n\n\n1SAA920000-0801\n
\n
\n\nCertificado RMRS:\n\n\n\n1SAA920000-0705\n
\n
\n\nInformación de RoHS:\n\n\n\n1SAD938506-0302\n
\n
\n\n\n
\n
\n\n

Información sobre contenedores

\n\n
\n
\n\nUnidades de nivel de paquete 1:\n\n\n\n
1 pieza
\n\n
\n
\n\nAncho del nivel de paquete 1:\n\n\n\n
92 mm
\n\n
\n
\n\nNivel de paquete 1 Altura:\n\n\n\n
69,5 mm
\n\n
\n
\n\nNivel de paquete 1 Profundidad / Longitud:\n\n\n\n
39 milímetros
\n\n
\n
\n\nPeso bruto de nivel 1 del paquete:\n\n\n\n
0,245 kg
\n\n
\n
\n\nPaquete Nivel 1 EAN:\n\n\n\n
4013614524400
\n\n
\n
\n\nUnidades de nivel de paquete 2:\n\n\n\n
60 piezas
\n\n
\n
\n\nAncho del nivel de paquete 2:\n\n\n\n
280 milímetros
\n\n
\n
\n\nNivel de paquete 2 Altura:\n\n\n\n
210 mm
\n\n
\n
\n\nNivel de paquete 2 Profundidad / Longitud:\n\n\n\n
395 mm
\n\n
\n
\n\nPeso bruto de nivel de paquete 2:\n\n\n\n
15,4 kg
\n\n
\n
\n\nPaquete Nivel 2 EAN:\n\n\n\n
4013614538797
\n\n
\n
\n\n\n
\n
\n\n

Clasificaciones

\n\n
\n
\n\nCódigo de clasificación de objetos:\n\n\n\n
q
\n\n
\n
\n\nETIM 5:\n\n\n\n
EC001653 - Contactor de instalación para placa de distribución
\n\n
\n
\n\nETIM 6:\n\n\n\n
EC001653 - Contactor de instalación para placa de distribución
\n\n
\n
\n\nETIM 7:\n\n\n\n
EC001653 - Contactor de instalación para placa de distribución
\n\n
\n
\n\nClase electrónica:\n\n\n\n
V11.0 : 27142308
\n\n
\n
\n\nUNSPSC:\n\n\n\n
39121529
\n\n
\n
\n\nIDEA Código de categoría granular (IGCC):\n\n\n\n
4759 >> Contactor de instalación para tablero de distribución
\n\n
\n
\n\n\n
\n\n \n \n \n
\n \n
'

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO ABB APARAMENTA-MODULAR-Y-CAJAS-DE-DISTRIBUCIÓN ES.pdf 22 Mbytes
