> ABB>Andere modulare Geräte>ESB25-40N-14 1SAE231111R1440 ABB Schütz ESB25-40N-14 4NA 12AC/DC
Vorheriges Produkt

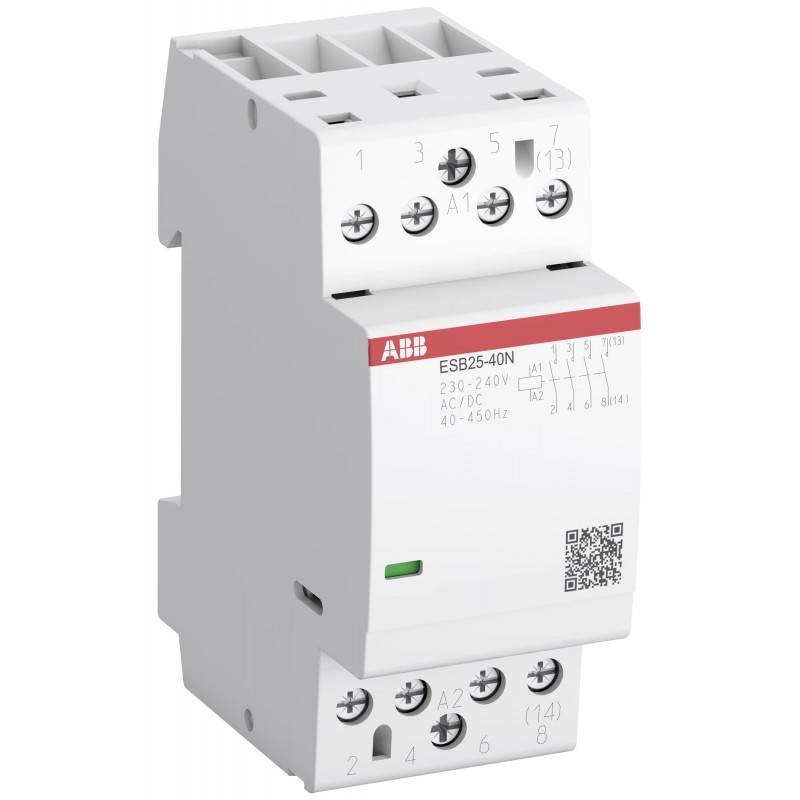

ESB25-40N-14 1SAE231111R1440 ABB Schütz ESB25-40N-14 4NA 12AC/DC

ESB25-40N-14

1SAE231111R1440

ABB

Schütz ESB25-40N-14 4NA 12AC/DC

Die ESB25.. N-Installationsschütze werden zur Steuerung von ein- und dreiphasigen Lasten bis 25 A eingesetzt und können mit AC oder DC betrieben werden. Diese Schütze sind sowohl für den Einsatz in Haushaltsanwendungen als auch in industriellen Umgebungen konzipiert. Folgende Vorteile ergeben sich: Brummfreier Betrieb, geringer Stromverbrauch und integrierter Überspannungsschutz. Verschiedene Kontaktkombinationen und Zubehör stehen zur Verfügung.

Mehr Infos


Andere modulare Geräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

\n

Allgemeine Informationen

\n
\n
\n\nErweiterter Produkttyp:\n\n\n\n
ESB25-40N-14
\n\n
\n
\n\nProdukt-ID:\n\n\n\n
1SAE231111R1440
\n\n
\n
\n\nEan:\n\n\n\n
4013614518096
\n\n
\n
\n\nKatalogbeschreibung:\n\n\n\n
ESB25-40N-14 Installationsschütz
\n\n
\n
\n\nLange Beschreibung:\n\n\n\n
Die ESB25.. N-Installationsschütze werden zur Steuerung von ein- und dreiphasigen Lasten bis 25 A eingesetzt und können mit AC oder DC betrieben werden. \nDiese Schütze sind sowohl für den Einsatz in Haushaltsanwendungen als auch in industriellen Umgebungen konzipiert.\nDie folgenden Vorteile bieten sich: \nUm-freier Betrieb, geringer Stromverbrauch und integrierter Überspannungsschutz. \nVerschiedene Kontaktkombinationen und Zubehör sind verfügbar.
\n\n
\n
\n\n
\n \n
\n
\n\n

Bestellung

\n\n
\n
\n\nPaket Ebene 1 EAN:\n\n\n\n
4013614524400
\n\n
\n
\n\nMindestbestellmenge:\n\n\n\n
1 Stück
\n\n
\n
\n\nZolltarifnummer:\n\n\n\n
85365080
\n\n
\n
\n\n\n
\n
\n\n

Beliebte Downloads

\n\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2CDC103043M6801\n
\n
\n\n\n
\n
\n\n

Dimensionen

\n\n
\n
\n\nProduktnetzbreite:\n\n\n\n
36 mm
\n\n
\n
\n\nProdukt-Nettohöhe:\n\n\n\n
85 mm
\n\n
\n
\n\nProduktnetztiefe / Länge:\n\n\n\n
65 mm
\n\n
\n
\n\nProdukt-Nettogewicht:\n\n\n\n
0,245 kg
\n\n
\n
\n\n\n
\n
\n\n

Technische

\n\n
\n
\n\nNennbetriebsspannung:\n\n\n\n
Hauptstromkreis 220 V DC
\n
\n
Hauptstromkreis 400 V AC
\n\n
\n
\n\nNenn-Steuerkreisspannung (UC):\n\n\n\n
12 V
\n\n
\n
\n\nNennfrequenz (f):\n\n\n\n
Steuerschaltung 400 Hz
\n
\n
Steuerschaltung 50 Hz
\n
\n
Steuerschaltung 60 Hz
\n
\n
Steuerkreis DC
\n
\n
Hauptkreis 50 Hz
\n
\n
Hauptkreis 60 Hz
\n
\n
Hauptkreis DC
\n\n
\n
\n\nNennbetriebsstrom AC-1 (IE):\n\n\n\n
(NR)25 A
\n\n
\n
\n\nNennbetriebsstrom AC-3 (IE):\n\n\n\n
(230 V) Einphasig, NO 9 A
\n
\n
(400 V) Dreiphasig, NO 9 A
\n\n
\n
\n\nNennbetriebsleistung AC-1 (PE):\n\n\n\n
(230 V) Einphasig, NO 5,8 kW
\n
\n
(400 V) Dreiphasig, NO 17,3 kW
\n\n
\n
\n\nNennleistung AC-3 (PE):\n\n\n\n
(230 V) Einphasig, NO 1,3 kW
\n
\n
(400 V) Dreiphasig, NO 4 kW
\n\n
\n
\n\nNennbetriebsstrom AC-7a (IE):\n\n\n\n
(NR)25 A
\n\n
\n
\n\nNennbetriebsleistung AC-7a (PE):\n\n\n\n
(230 V) Einphasig, NO 5,8 kW
\n
\n
(400 V) Dreiphasig, NO 17,3 kW
\n\n
\n
\n\nNennbetriebsstrom AC-7b (IE):\n\n\n\n
(230 V) Einphasig, NO 9 A
\n
\n
(400 V) Dreiphasig, NO 9 A
\n\n
\n
\n\nNennbetriebsleistung AC-7b (PE):\n\n\n\n
(230 V) Einphasig, NO 1,3 kW
\n
\n
(400 V) Dreiphasig, NO 4 kW
\n\n
\n
\n\nEmpfohlener Schraubendreher:\n\n\n\n
Steuerkreis Pozidriv 1
\n
\n
Hauptstrecke Pozidriv 1
\n\n
\n
\n\nBewertete Impuls-Widerstand Spannung (UImp):\n\n\n\n
6 kV
\n\n
\n
\n\nNennisolationsspannung (UIch):\n\n\n\n
500 V
\n\n
\n
\n\nAnschluss kapazität Hauptschaltung:\n\n\n\n
Flexibel mit Ferrule 1x 1,5 ... 10 mm²
\n
\n
Flexibel mit Ferrule 2x 1,5 ... 2,5 mm²
\n
\n
Flexibel mit isolierter Ferrule 1x 1,5 ... 10 mm²
\n
\n
Flexibel mit isolierter Ferrule 2x 1,5 mm²
\n
\n
Flexibel 1x 1,5 ... 10 mm²
\n
\n
Flexibel 2x 1,5 ... 4 mm²
\n
\n
Starr 1x 1,5 ... 10 mm²
\n
\n
Starr 2x 1,5 ... 4 mm²
\n\n
\n
\n\nAnschlusskapazität Steuerkreis:\n\n\n\n
Flexibel mit Ferrule 1x 1 ... 2,5 mm²
\n
\n
Flexibel mit Ferrule 2x 0,75 ... 1 mm²
\n
\n
Flexibel mit isolierter Ferrule 1x 1 ... 2,5 mm²
\n
\n
Flexibel mit isolierter Ferrule 2x 0,75 ... 1 mm²
\n
\n
Flexibel 1x 1 ... 4,0 mm²
\n
\n
Flexibel 2x 1 ... 2,5 mm²
\n
\n
Starr 1x 1 ... 4 mm²
\n
\n
Starr 2x 1 ... 2,5 mm²
\n\n
\n
\n\nAnzugsmoment:\n\n\n\n
Steuerkreis 0,9 N·m
\n
\n
Hauptstromkreis 1 N·m
\n\n
\n
\n\nDraht-Stripping-Länge:\n\n\n\n
Steuerkreis 7 mm
\n
\n
Hauptkreis 10 mm
\n\n
\n
\n\nSchutzgrad:\n\n\n\n
IP20
\n\n
\n
\n\nElektrische Haltbarkeit:\n\n\n\n
AC-1 (NO) 130000 Zyklus
\n
\n
AC-3 (NO) 500000 Zyklus
\n
\n
AC-7a (NO) 130000 Zyklus
\n
\n
AC-7b (NO) 500000 Zyklus
\n\n
\n
\n\nMechanische Haltbarkeit:\n\n\n\n
1000000 Zyklus
\n\n
\n
\n\nAnzahl der Polen:\n\n\n\n
4
\n\n
\n
\n\nAnzahl der Hilfskontakte NC:\n\n\n\n
0
\n\n
\n
\n\nAnzahl der Hilfskontakte NEIN:\n\n\n\n
0
\n\n
\n
\n\nAnzahl der Hauptkontakte NC:\n\n\n\n
0
\n\n
\n
\n\nAnzahl der Hauptkontakte NEIN:\n\n\n\n
4
\n\n
\n
\n\nBreite in Anzahl der modularen Abstände:\n\n\n\n
2
\n\n
\n
\n\nVerschmutzungsgrad:\n\n\n\n
3
\n\n
\n
\n\nStandards:\n\n\n\n
IEC/EN 60947-1
\n
\n
IEC/EN 60947-4-1
\n
\n
IEC/EN 61095
\n
\n
UL 60947-1
\n
\n
UL 60947-4-1
\n\n
\n
\n\n\n
\n
\n\n

Technische UL/CSA

\n\n
\n
\n\nMaximale Betriebsspannung UL/CSA:\n\n\n\n
Hauptstromkreis 480 V AC
\n\n
\n
\n\nLeistung UL/CSA:\n\n\n\n
(220 ... 240 V AC) einphasig, NO 1 PS
\n
\n
(220 ... 240 V AC) Dreiphasig, NO 3 PS
\n
\n
(440 ... 480 V AC) einphasig, NO 2 PS
\n
\n
(440 ... 480 V AC) Dreiphasig, NO 5 PS
\n\n
\n
\n\nAnschlusskapazität Hauptschaltung UL/CSA:\n\n\n\n
Solide 16-8 AWG
\n
\n
Gestrandet 16-8 AWG
\n\n
\n
\n\nAnschlusskapazitätsregelkreis UL/CSA:\n\n\n\n
Solide 16-10 AWG
\n
\n
Gestrandet 16-10 AWG
\n\n
\n
\n\nAnzugsmoment UL/CSA:\n\n\n\n
Steuerkreis 8 in·lb
\n
\n
Hauptkreis 9 in·lb
\n\n
\n
\n\n\n
\n
\n\n

Umwelt

\n\n
\n
\n\nUmgebungslufttemperatur:\n\n\n\n
Betrieb -25 ... +55 °C
\n
\n
Lagerung -40 ... +80 °C
\n\n
\n
\n\nMaximale Betriebshöhe zulässig:\n\n\n\n
2000 m
\n\n
\n
\n\nStoßfestigkeit nach IEC 60068-2-27:\n\n\n\n
11 ms Puls 15g
\n\n
\n
\n\nRoHS-Status:\n\n\n\n
Nach EU-Richtlinie 2011/65/EU
\n\n
\n
\n\n\n
\n
\n\n

Zertifikate und Deklarationen (Dokumentnummer)

\n\n
\n
\n\nABS-Zertifikat:\n\n\n\n1SAA920000-0101\n
\n
\n\nCB-Zertifikat:\n\n\n\n1SAA920004-2001\n
\n
\n\nCQC-Zertifikat:\n\n\n\nCQC2017010304993564
\nCQC2017010304993565\n
\n
\n\ncULus Zertifikat:\n\n\n\ncUL_E191658\n
\n
\n\nKonformitätserklärung - CCC:\n\n\n\n2020980304001312
\n2020980304001314\n
\n
\n\nKonformitätserklärung - CE:\n\n\n\n1SAD938506-0302\n
\n
\n\nKonformitätserklärung - UKCA:\n\n\n\n1SAD938501-1302\n
\n
\n\nDNV-Zertifikat:\n\n\n\n1SAA920000-0306\n
\n
\n\nEAC-Zertifikat:\n\n\n\n1SAA920001-2702\n
\n
\n\nUmweltinformationen:\n\n\n\n1SAC200063H0009\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2CDC103043M6801\n
\n
\n\nNF-Zertifikat:\n\n\n\n1SAA920001-1202\n
\n
\n\nRINA Zertifikat:\n\n\n\n1SAA920000-0801\n
\n
\n\nRMRS Zertifikat:\n\n\n\n1SAA920000-0705\n
\n
\n\nRoHS Informationen:\n\n\n\n1SAD938506-0302\n
\n
\n\n\n
\n
\n\n

Containerinformationen

\n\n
\n
\n\nPaket-Level-1-Einheiten:\n\n\n\n
1 Stück
\n\n
\n
\n\nPaketebene 1 Breite:\n\n\n\n
92 mm
\n\n
\n
\n\nPaketebene 1 Höhe:\n\n\n\n
69,5 mm
\n\n
\n
\n\nPaketebene 1 Tiefe / Länge:\n\n\n\n
39 mm
\n\n
\n
\n\nPaketStufe 1 Bruttogewicht:\n\n\n\n
0,245 kg
\n\n
\n
\n\nPaket Ebene 1 EAN:\n\n\n\n
4013614524400
\n\n
\n
\n\nPaket-Level 2-Einheiten:\n\n\n\n
60 Stück
\n\n
\n
\n\nPaketebene 2 Breite:\n\n\n\n
280 mm
\n\n
\n
\n\nPaketebene 2 Höhe:\n\n\n\n
210 mm
\n\n
\n
\n\nPaketebene 2 Tiefe / Länge:\n\n\n\n
395 mm
\n\n
\n
\n\nPaketStufe 2 Bruttogewicht:\n\n\n\n
15,4 kg
\n\n
\n
\n\nPaket Ebene 2 EAN:\n\n\n\n
4013614538797
\n\n
\n
\n\n\n
\n
\n\n

Klassifizierungen

\n\n
\n
\n\nObjektklassifizierungscode:\n\n\n\n
Q
\n\n
\n
\n\nETIM 5:\n\n\n\n
EC001653 - Installationsschütz für Verteiler
\n\n
\n
\n\nETIM 6:\n\n\n\n
EC001653 - Installationsschütz für Verteiler
\n\n
\n
\n\nETIM 7:\n\n\n\n
EC001653 - Installationsschütz für Verteiler
\n\n
\n
\n\nEclass:\n\n\n\n
V11.0 : 27142308
\n\n
\n
\n\nUnspsc:\n\n\n\n
39121529
\n\n
\n
\n\nIDEA Granular Category Code (IGCC):\n\n\n\n
4759 >> Installationsschütz für Verteiler
\n\n
\n
\n\n\n
\n\n \n \n \n
\n \n
'

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ABB COMMAND SIGNALING.pdf 4 Mbytes
PDF CATALOG ABB CONTROL AUTOMATION EN.pdf 1 Mbytes
PDF CATALOG ABB ENERGY EFFICIENCY EN.pdf 4 Mbytes
PDF CATALOG ABB PROTECTION SAFETY EN.pdf 10 Mbytes
