> >>>EF146-150 1SAX351001R1101 ABB EF146-150 RELE ELECTR. SOBRECARGA 54-150A
Anterior producto Siguiente producto

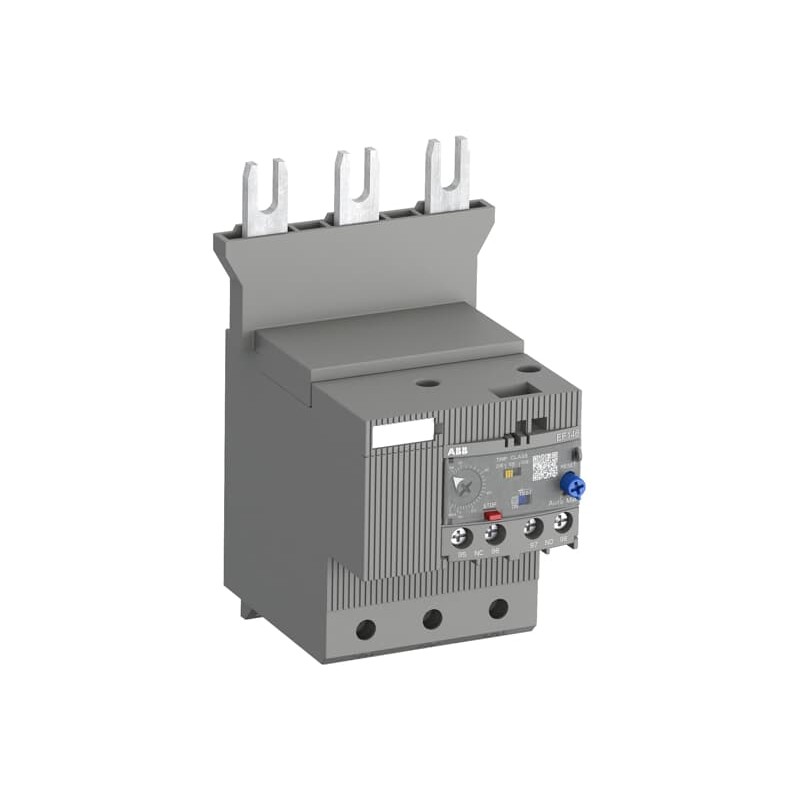

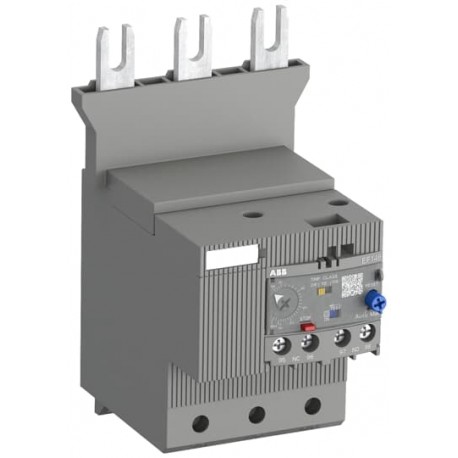

EF146-150 1SAX351001R1101 ABB EF146-150 RELE ELECTR. SOBRECARGA 54-150A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

EF146-150 1SAX351001R1101 ABB EF146-150 RELE ELECTR. SOBRECARGA 54-150A

1SAX351001R1101

ABB

EF146-150 RELE ELECTR. SOBRECARGA 54-150A

Más detalles


Interruptores de baja tensión > Relé de sobrecarga electrónico

Contactores y relés térmicos > Relés Sobrecarga Electrónicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $308.05
Precio unitario: $308.05

Cantidad Precio
1+$308.05
2+$308.05
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El EF146-150 es un auto suministrado por el relé de sobrecarga electrónico, lo que quiere decir que no necesita alimentación externa es necesaria. Ofrece rápido y fiable de protección para los motores en caso de sobrecarga o fallo de fase. Fácil de usar como un relé de sobrecarga térmica y compatible con el estándar de las aplicaciones de motor, el relé de sobrecarga electrónico es convincente, sobre todo, debido a su amplia gama de ajuste de alta precisión y rango de temperatura de funcionamiento y la posibilidad de seleccionar una clase de disparo (10E, 20E, 30E). Otras características son la compensación de temperatura, contacto de disparo (NC), la señal de contacto (NO), o automático rearme manual seleccionable, viaje mecanismo libre, STOP y la función de Prueba y un viaje de indicación. Los relés de sobrecarga están conectados directamente a los contactores. Solo kits de montaje están disponibles como accesorio.

El pedido

  • EAN:
    4013614442230
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85364900

Dimensiones

  • Neto Del Producto Anchura:
    89.05mm
  • Neto Del Producto De La Altura:
    150.4mm
  • Producto De La Profundidad De La Red:
    105.2mm
  • Peso Neto Del Producto:
    0.879kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    160 mm
  • Paquete De Nivel 1 Altura:
    107 mm
  • Paquete De Nivel 1 Longitud:
    97 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.984 kg
  • Nivel De Paquete De 2 Unidades:
    20 pieza
  • Paquete De Nivel 2 De Ancho:
    489 mm
  • Paquete De Nivel 2 Altura:
    227 mm
  • Paquete De Nivel 2 Duración:
    332 mm
  • Paquete De Nivel 2 Peso Bruto:
    20.243 kg
  • Paquete de Nivel 2 EAN:
    4013614483394

Técnica

  • Gama De Configuración:
    54 150 ...
  • Tensión Nominal:
    Circuito auxiliar 600 V AC/DC
    Circuito principal 1000 V AC
  • Corriente De Operación Nominal (Ie):
    150
  • Corriente de operación nominal AC-3 (Ie):
    150
  • Frecuencia nominal (f):
    Circuito Auxiliar, 50 Hz
    Circuito Auxiliar, 60 Hz
    Circuito auxiliar DC
    Circuito Principal 50 Hz
    Circuito Principal 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito auxiliar, 6 kV
    Circuito principal de 8 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1000 V
  • Número de Polos:
    3
  • Número de Contactos Auxiliares NC:
    1
  • Número de Contactos Auxiliares NO:
    1
  • Número de Polos Protegidos:
    3
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito auxiliar NC 6
    Circuito auxiliar NO 6 UN
  • Corriente de operación nominal AC-15 (Ie):
    (240 V) NC 3
    (240 V) NO 3 UN
    (400 V) NC 1.1
    (400 V) 1.1
    (500 V) NC 0.75 UNA
    (500 V) NO SE 0.75 UNA
  • Corriente de operación nominal DC-13 (Ie):
    (125 V) NC 0.55 UN
    (125 V) 0.5 A
    (24 V) NC 1,5 A
    (24 V) 1.5 A
    (250 V) NC 0.27 UN
    (250 V) NO 0.27 UN
    (60 V) NC 0.55 UN
    (60 V) NO 0.55 UN
  • Grado de Protección:
    Carcasa IP20
    Los Terminales del Circuito principal IP10
  • Grado De Contaminación:
    3
  • La Conexión De La Capacidad Del Circuito Auxiliar:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 2,5 mm2
    Flexible de 1/2x de 0,75 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con Virola de 1x 10 ... 70 mm2
    Flexible con el Casquillo 2x 10 ... 35 mm2
    Flexible con Aislamiento Virola de 1x 10 ... 70 mm2
    Flexible con Aislamiento de la Virola 2x 2 ... 35 mm2
    Flexible 1x 10 ... 70 mm2
    Flexible 2x 10 ... 35 mm2
    Rígido 1x 10 ... 95 mm2
    Rígido 2x 10 ... 35 mm2
  • Par De Apriete:
    Circuito auxiliar 0.8 ... 1.2 N·m
    Circuito principal De 8 N·m
  • Extracción De Alambre De Longitud:
    Circuito auxiliar de 9 mm
    Circuito principal de 20 mm
  • Se Recomienda El Controlador De Tornillo:
    Circuito Auxiliar Pozidriv 2
    Circuito Principal Hexágono 4
  • Posición De Montaje:
    La posición 1 a la 6
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 0.204 ... 1.575 W
  • Adecuado Para:
    AF116
    AF140
    AF146
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +70 °C
    Operación Compensada -25 ... +70 °C
    De Almacenamiento -50 ... +85 °C
  • Temperatura Del Aire Ambiente De Compensación:
    Sí
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 25g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 3 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2011/65/CE

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Clasificación UL/CSA:
    150
  • Contacto con Clasificación de UL/CSA:
    (NC:) B600
    (NC:) Q 600
    (NO:) B600
    (NO:) Q 600
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Flexible 1 x 6 ... 00 AWG
    Flexible 2x 6 ... 2 AWG
    Cadena 1x 6 ... 00 AWG
    Cadena 2x 6 ... 2 AWG
  • La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
    Flexible de 1/2x 18 ... 10 AWG
    Cadena 1/2x 18 ... 10 AWG
  • Par de apriete UL/CSA:
    Circuito auxiliar 7 ... 1 in·lb
    Circuito principal 70 in·lb

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • Objeto Código De Clasificación:
    F
  • eClass:
    7.0 27371502
  • ETIM 4:
    EC001080 - relé de sobrecarga Electrónico
  • ETIM 5:
    EC001080 - relé de sobrecarga Electrónico
  • UNSPSC:
    39121521

Datasheet - PDF

▲
