> >>>EF146-150 1SAX351001R1101 ABB EF146-150 elettronico Relè di sovraccarico
Prodotto precedente Prodotto successivo

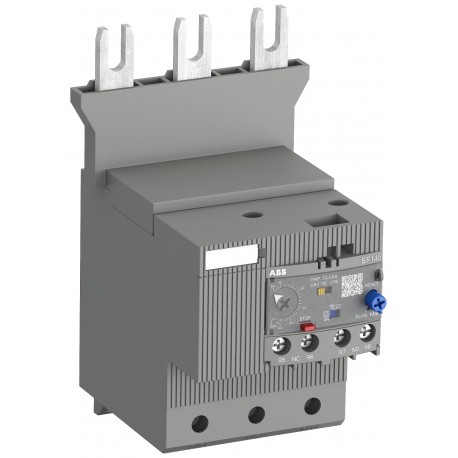

EF146-150 1SAX351001R1101 ABB EF146-150 elettronico Relè di sovraccarico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EF146-150 1SAX351001R1101 ABB EF146-150 elettronico Relè di sovraccarico

1SAX351001R1101

ABB

EF146-150 elettronico Relè di sovraccarico

Maggiori dettagli


apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico

Contattori e relè di sovraccarico > Electronic Overload relays

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $309.61
Prezzo unitario: $309.61

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Il EF146-150 è un self-fornito elettronici relè di sovraccarico, il che significa che nessun extra alimentazione esterna è necessaria. Offre affidabile e veloce di protezione per i motori in caso di sovraccarico o di guasto di fase. Facile da usare come un relè di sovraccarico termico e compatibile con le applicazioni a motore, il relè è convincente, soprattutto, grazie alla sua vasta gamma di impostazione, alta precisione, alta gamma di temperature di esercizio e la possibilità di selezionare una classe di intervento (10E, 20E, 30E). Ulteriori caratteristiche sono la compensazione della temperatura, viaggio di contatto (NC) contatto di segnalazione (NO), automatico o manuale reset selezionabile, sgancio libero, STOP e funzione di Test, e un viaggio indicazione. Relè di protezione sono collegati direttamente ai contattori. Unico kit di montaggio sono disponibili come accessorio.

Ordinazione

  • EAN:
    4013614442230
  • Quantità Di Ordine Minimo:
    1 pezzo
  • Numero Di Tariffa Doganale:
    85364900

Dimensioni

  • Netto Del Prodotto Larghezza:
    89.05mm
  • Netto Del Prodotto Altezza:
    150.4mm
  • Netto Del Prodotto Profondità:
    105.2mm
  • Peso Netto Del Prodotto:
    0.879kg

Contenitore Di Informazioni

  • Pacchetto Di Livello 1 Unità Di:
    1 pezzo
  • Pacchetto Di Livello 1, Larghezza:
    160 mm
  • Pacchetto Di Livello 1 Altezza:
    107 mm
  • Pacchetto Di Livello 1 Lunghezza:
    97 mm
  • Pacchetto Di Livello 1 Peso Lordo:
    0.984 kg
  • Pacchetto Di Livello 2 Unità:
    20 pezzi
  • Pacchetto Di Livello 2 Per La Larghezza:
    489 mm
  • Pacchetto Di Livello 2 Di Altezza:
    227 mm
  • Pacchetto Di Livello 2 Lunghezza:
    332 mm
  • Pacchetto Di Livello 2, Peso Lordo:
    20.243 kg
  • Pacchetto di Livello 2 EAN:
    4013614483394

Tecnico

  • Gamma Di Impostazione:
    54 ... 150 A
  • Tensione Nominale Di Funzionamento:
    Circuito ausiliario a 600 V AC/DC
    Circuito principale 1000 V AC
  • Corrente Di Funzionamento Nominale (Mie):
    150
  • Corrente di funzionamento nominale AC-3 (mie):
    150
  • Frequenza nominale (f):
    Circuito Ausiliario A 50 Hz
    Circuito Ausiliario A 60 Hz
    Circuito ausiliario DC
    Circuito Principale Di 50 Hz
    Circuito Principale 60 Hz
  • Nominale Di Tenuta Ad Impulso Tensione (Uimp):
    Circuito ausiliario a 6 kV
    Circuito principale 8 kV
  • Tensione Nominale Di Isolamento (Uio):
    1000 V
  • Numero di Poli:
    3
  • Numero di Contatti Ausiliari NC:
    1
  • Numero di Contatti Ausiliari NO:
    1
  • Numero di Poli Protetti:
    3
  • Convenzionali in aria Libera Corrente Termica (mith):
    Circuito ausiliario NC 6
    Circuito ausiliario N. 6 UN
  • Corrente di funzionamento nominale AC-15 (Ie):
    (240 V) NC 3
    (240 V) N. 3
    (400 V) NC 1.1
    (400 V) 1.1
    (500 V) NC 0,75 A
    (500 V) N 0,75 A
  • Corrente di funzionamento nominale DC-13 (Ie):
    (125 V) NC 0.55 UN
    (125 V) 0,5 A
    (24 V) NC 1,5 A
    (24 V) 1,5 A
    (250 V) NC 0.27 UN
    (250 V) N 0.27 UN
    (60 V) NC 0.55 UN
    (60 V) N 0.55 UN
  • Grado di Protezione:
    Custodia IP20
    Morsetti del Circuito principale IP10
  • Grado Di Inquinamento:
    3
  • Il Collegamento Di Capacità-Circuito Ausiliario:
    Flessibile con Puntale 1/2x 0.75 ... 2.5 mm2
    Flessibile Isolato con Ghiera 1/2x 0.75 ... 2.5 mm2
    Flessibile 1/2x 0.75 ... 2.5 mm2
    Rigida 1/2x 1 ... 4 mm2
  • Collegamento Delle Capacità Del Circuito Principale:
    Flessibile con Puntale 1x 10 ... 70 mm2
    Flessibile con Puntale 2x 10 ... 35 mm2
    Flessibile con isolamento del Puntale 1x 10 ... 70 mm2
    Flessibile con isolamento del Puntale 2x 2 ... 35 mm2
    Flessibile 1x 10 ... 70 mm2
    Flessibile 2x 10 ... 35 mm2
    Rigida 1x 10 ... 95 mm2
    Rigida 2x 10 ... 35 mm2
  • Coppia Di Serraggio:
    Circuito ausiliario a 0.8 ... 1.2 N·m
    Circuito principale 8 N·m
  • Filo Di Lunghezza Di Spelatura:
    Circuito ausiliario a 9 mm
    Circuito principale 20 mm
  • Si Consiglia La Vite Driver:
    Circuito Ausiliario Pozidriv 2
    Circuito Principale Esagonale 4
  • Posizione Di Montaggio:
    Posizione da 1 a 6
  • La Perdita Di Potenza:
    in Condizioni Operative nominali per Polo 0.204 ... 1.575 W
  • Adatto Per:
    AF116
    AF140
    AF146
  • Standard:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1

Ambientale

  • Temperatura Dell'Aria:
    Funzionamento -25 ... +70 °C
    Operazione Di Compensazione -25 ... +70 °C
    Archiviazione -50 ... +85 °C
  • Temperatura Dell'Aria E Di Compensazione:
    Sì
  • Altitudine Operativa Massima Ammissibile:
    2000 m
  • Resistenza agli Urti acc. a IEC 60068-2-27:
    11 ms Impulso 25g
  • Resistenza alle Vibrazioni acc. IEC 60068-2-6:
    5g / 3 ... 150 Hz
  • RoHS Status:
    Seguente Direttiva europea 2011/65/CE

Tecnico UL/CSA

  • Tensione massima UL/CSA:
    Circuito principale 600 V AC
  • Amperaggio UL/CSA:
    150
  • Contatto UL/CSA:
    (NC) B600
    (NC) Q600
    (NO:) B600
    (NO:) Q600
  • Collegamento Capacità del Circuito Principale UL/CSA:
    Flessibile 1x 6 ... 00 AWG
    Flessibile 2x 6 ... 2 AWG
    Stranded 1x 6 ... 00 AWG
    Stranded 2x 6 ... 2 AWG
  • Il collegamento di Capacità Circuito Ausiliario UL/CSA:
    Flessibile 1/2x 10 AWG 18 ...
    Stranded 1/2x 10 AWG 18 ...
  • Coppia di serraggio UL/CSA:
    Circuito ausiliario a 7 ... 1 in·lb
    Circuito principale 70 in·lb

I certificati e le Dichiarazioni (Numero Documento)

Classificazioni

  • Oggetto: Codice Di Classificazione:
    F
  • eClass:
    7.0 27371502
  • ETIM 4:
    EC001080 - relè Elettronico
  • ETIM 5:
    EC001080 - relè Elettronico
  • UNSPSC:
    39121521

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
EF146-150 Electronic Overload Relay - ABB - EF146-150 - 1SAX351001R1101 97 Kbytes EF146-150 Electronic Overload Relay - ABB - EF146-150 - 1SAX351001R1101
EF146-150 1SAX351001R1101 ABB EF146-150 elettronico Relè di sovraccarico 64 Kbytes EF146-150 Electronic Overload Relay - ABB - EF146-150 - 1SAX351001R1101
