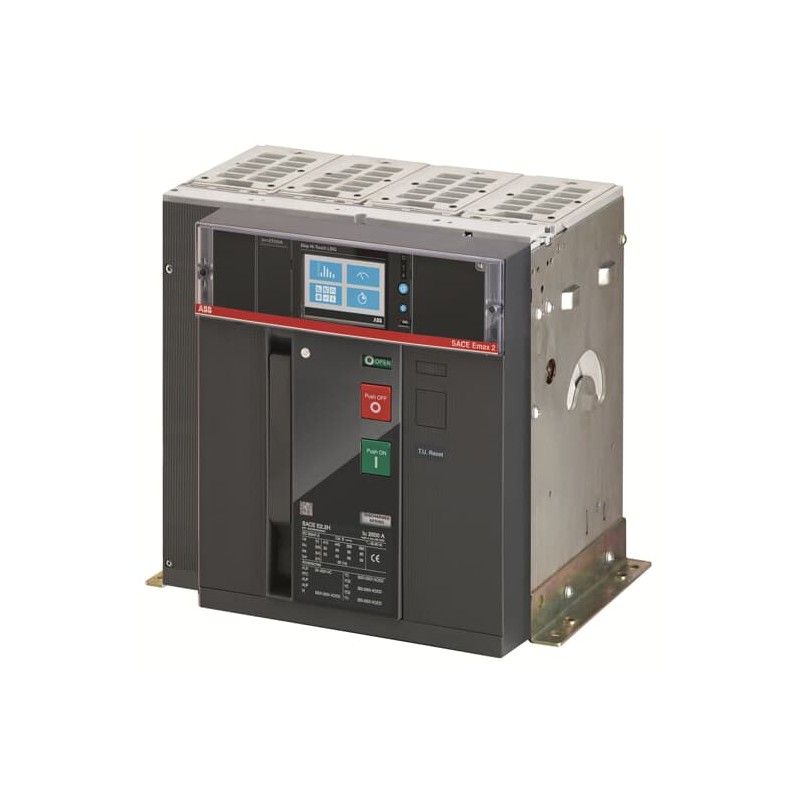

1SDA071609R1 ABB E2.2H 1250 Ekip HiTouch LSIG 4P F HR
1SDA071609R1
ABB
E2.2H 1250 Ekip HiTouch LSIG 4P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E2.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2361 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.1 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | c4a3326f-1da7-42ce-889a-93201f9ca8fa Italy |
| SCIP simplificado | c4be3961-2591-41c4-b0b2-f6560809427d France |
| eb5bc04d-1708-44ec-b805-1032f7493e91 Sweden | |
| f0d5373a-9b31-4467-8f62-95b9995754d7 Poland | |
| 170479ab-68e6-45a9-a29c-e3c86184830b Belgium | |
| bef5562d-c307-4314-ade5-cb774f040bf6 Norway | |
| a798c37a-4587-418c-aeb0-b6faf70589ca Germany | |
| cafd8d36-c28c-4b4e-9124-92f09cc8f3a6 Germany | |
| 5b6d95e7-faa2-43f5-aa11-925a4cf62b25 Finland | |
| 836eb208-1f2f-42cd-9754-4f0de899fc3d Bulgaria | |
| 1a756ad4-d278-4cd8-a54e-d2a9e88931d0 Denmark | |
| b474cf3b-fa2f-4e82-af91-822b2139257f Croatia | |
| bef5562d-c307-4314-ade5-cb774f040bf6 Norway | |
| 0459696e-89d3-4329-ae8b-8f7e56d867ce Germany | |
| 1a756ad4-d278-4cd8-a54e-d2a9e88931d0 Denmark | |
| d899b368-281d-450b-aa9f-a078b6c3a2f6 Hungary | |
| 8c036568-96c7-45e4-8225-1dc765a3b7fe Poland | |
| a11cb447-a635-4fbc-8976-ce3ab2aafc99 Czech Republic | |
| 0459696e-89d3-4329-ae8b-8f7e56d867ce Germany | |
| f0d5373a-9b31-4467-8f62-95b9995754d7 Poland | |
| eb5bc04d-1708-44ec-b805-1032f7493e91 Sweden | |
| a798c37a-4587-418c-aeb0-b6faf70589ca Germany | |
| 170479ab-68e6-45a9-a29c-e3c86184830b Belgium | |
| 90e1df21-e329-408d-b48c-20eacc0445fc Portugal | |
| e85f3a2a-6485-4204-9262-1da87e1f6e56 Poland | |
| a49d9755-c194-4c17-9c59-da091221898c Belgium | |
| a10ef32d-cd96-4c31-ad8f-b45f65e53fc9 Netherlands | |
| 8c036568-96c7-45e4-8225-1dc765a3b7fe Poland | |
| 69dcf4d8-600f-4a5f-aa64-2b4c7f98687a Greece | |
| fc8c958a-29da-446c-a321-8f99de67773e Hungary | |
| 491b806c-4d72-4512-b2bb-1705ec5fb0ae Germany | |
| 129f9cb3-c9a3-42cf-9d32-b966a6dbfa2f Germany | |
| a11cb447-a635-4fbc-8976-ce3ab2aafc99 Czech Republic | |
| 836eb208-1f2f-42cd-9754-4f0de899fc3d Bulgaria | |
| 69dcf4d8-600f-4a5f-aa64-2b4c7f98687a Greece | |
| cafd8d36-c28c-4b4e-9124-92f09cc8f3a6 Germany | |
| 90e1df21-e329-408d-b48c-20eacc0445fc Portugal | |
| 5b6d95e7-faa2-43f5-aa11-925a4cf62b25 Finland | |
| c4be3961-2591-41c4-b0b2-f6560809427d France | |
| 9c1ec528-ff87-4e37-b797-97821bd38846 Sweden | |
| a10ef32d-cd96-4c31-ad8f-b45f65e53fc9 Netherlands | |
| b474cf3b-fa2f-4e82-af91-822b2139257f Croatia | |
| 23538cf4-40cf-4259-a268-939d252b825b Spain | |
| a49d9755-c194-4c17-9c59-da091221898c Belgium | |
| d899b368-281d-450b-aa9f-a078b6c3a2f6 Hungary | |
| 4e9c3d25-6d3d-4de7-b0bc-d7c901ba8785 Estonia | |
| 23538cf4-40cf-4259-a268-939d252b825b Spain | |
| 743a253d-3206-4ad4-8384-90942ff763a2 France | |
| e85f3a2a-6485-4204-9262-1da87e1f6e56 Poland | |
| fc8c958a-29da-446c-a321-8f99de67773e Hungary | |
| 4e9c3d25-6d3d-4de7-b0bc-d7c901ba8785 Estonia | |
| 491b806c-4d72-4512-b2bb-1705ec5fb0ae Germany | |
| 129f9cb3-c9a3-42cf-9d32-b966a6dbfa2f Germany | |
| 9c1ec528-ff87-4e37-b797-97821bd38846 Sweden | |
| 743a253d-3206-4ad4-8384-90942ff763a2 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZBHREHBK200A000000XX |
| EAN | 8015644754594 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 366 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 53 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 58 kg |
| Embalaje Nivel 1 EAN | 8015644754594 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0123 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 15000 cycle |
| Ue = 500 ... 690 V 15000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4P |
| Pérdida de potencia | 83 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | Main Circuit M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5902 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001000R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 1250 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1250 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 12500 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1875.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E2.2H 1250 Ekip HiTouch LSIG 4P F HR - ABB - E2.2H1250 - 1SDA071609R1 | 90 Kbytes |
|
| E2.2H1250 1SDA071609R1 ABB E2.2H 1250 Ekip HiTouch LSIG 4P F HR | 67 Kbytes |
|
