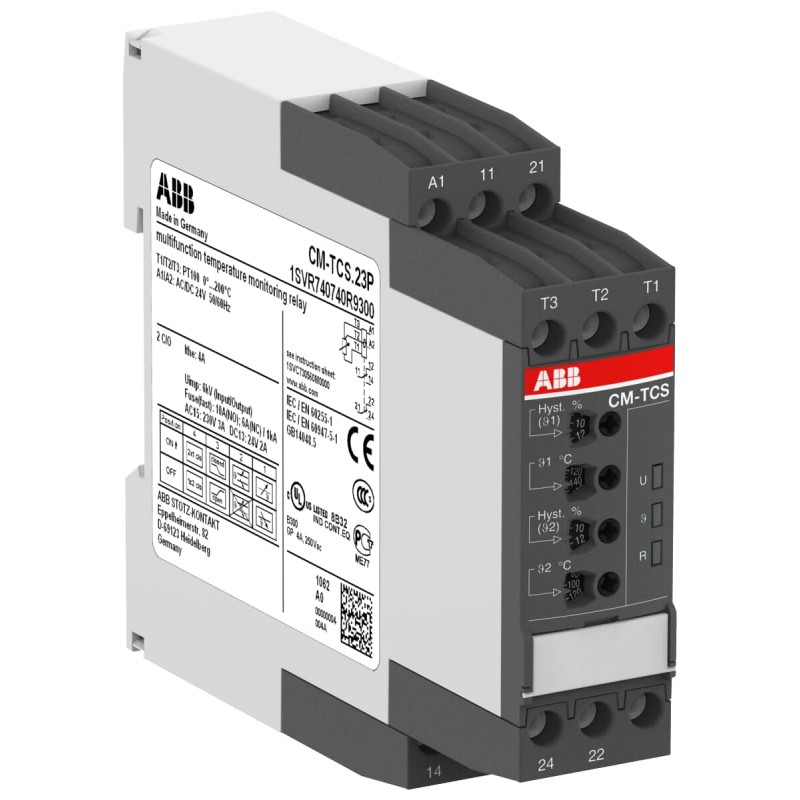

1SVR740740R9300 ABB CM-TCS.23P RELe CTL TEMP 0/200ºC 2 C/C R
1SVR740740R9300
ABB
CM-TCS.23P RELe CTL TEMP 0/200ºC 2 C/C R
CM-TCS.23P Temperature monitoring relay Temp.-range 0...+200°C, 24VAC/DC
Relés > Dispositivo de control de temperatura
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852821 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112199D0201 |
| Instrucciones y manuales | 1SVC730560M1001 |
| 1SVC730560M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159147_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.127 kg |
| Técnica | |
| Función | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Rango de medición | 0 ... 200 °C |
| Tipo de sensor | PT100 |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50 Hz |
| Supply Circuit 60 Hz | |
| Supply Circuit DC | |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.60947-5-1 |
| IEC/EN 60255-26 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 63000 | |
| UL 60947-5-1 | |
| IEC/EN 60947-5-1 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | e2f9a48c-fe9d-43a6-9504-9f8597b6af1a Germany |
| SCIP simplificado | f0dea16d-2468-4d5b-aa83-254fa02f70aa Poland |
| 26536d7e-d8a4-4eb7-95e7-2ce4d0c2556b France | |
| 05d74e07-2287-434d-857d-14ae346f0084 Germany | |
| dff3cdce-df05-43bc-b010-6cb6d11f9a3a Hungary | |
| 1f4119b7-3c41-4f28-927c-4e4227e33dac Bulgaria | |
| 78490a80-eacb-4be8-bac2-970afbc67093 Finland | |
| 3b073424-e3e9-4932-8a67-68a6397c447f Italy | |
| e018695b-0b32-48a0-a85a-ddf289d4b6fe Germany | |
| e79db386-0b45-4049-ba42-2ed4de61d3f3 Netherlands | |
| 9e0d8b5e-f901-4e5c-b05d-cd020d8aabdd Greece | |
| 42da41d9-b939-467f-90b2-379c4d6fdcaf Estonia | |
| 8e2309b4-a2c0-49eb-83c6-7965d4e4067a Sweden | |
| 911a0075-f543-4057-b3c7-5f3f41cce2e7 Poland | |
| f97324bc-7373-47a1-a7a2-02fe2039b57e Norway | |
| fb50b0e2-ff29-4305-8524-de699d0f0465 Germany | |
| 6c6fe968-53cb-4676-97a5-46b85b03da43 Czech Republic | |
| a246e607-50ba-481f-bfcb-f152caf52973 Germany | |
| 2ee92815-831e-45be-8c73-4644030d66d5 Poland | |
| a08160fb-09be-4b31-9089-94fab73c2965 Denmark | |
| 621a464d-a534-4767-8b0a-83e2a6503efd Belgium | |
| 368ef6aa-912f-4e4c-a00d-43dab9a4917f Croatia | |
| e12c7be9-e68f-447c-90ca-f5c2e2ba53b3 Sweden | |
| 56dd3ecd-9d41-409d-80d0-adc7b8f03c59 France | |
| 96999f02-32f1-4065-8167-71143ab0ee45 Spain | |
| 99ffe526-3a44-452e-9c96-ab9a331f989a Portugal | |
| 3391c6ba-eef2-4d30-92ae-6c9a479d242d Hungary | |
| 7564e1e3-accf-48a9-9059-8c13b9976be6 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2018010303056014 |
| Certificado CQC | CQC2007010303243843 |
| Certificado cULus | cULus60947-5-1_20170922-E140448 |
| Declaración de conformidad - CCC | 2020980303000196 |
| Declaración de conformidad - CE | 1SVD981015-00 |
| Declaración de conformidad - UKCA | 1SVD981015-10 |
| Certificado DNV GL | DNV_GL_TAA000021M |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.152 kg |
| Embalaje Nivel 1 EAN | 4016779852821 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| Clase electrónica | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712331 |
| Número E (Noruega) | 4188175 |
| Número E (Suecia) | 3860674 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-TCS.23P RELÉ CTL TEMP 0/200ºC 2 C/C R - ABB - CM-TCS.23P - 1SVR740740R9300 | 92 Kbytes |
|
| CM-TCS.23P 1SVR740740R9300 ABB CM-TCS.23P RELÉ CTL TEMP 0/200ºC 2 C/C R | 66 Kbytes |
|
