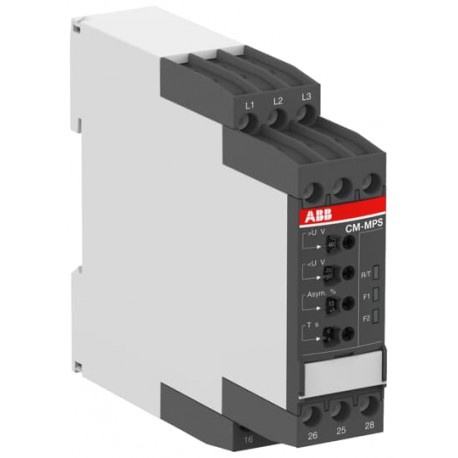

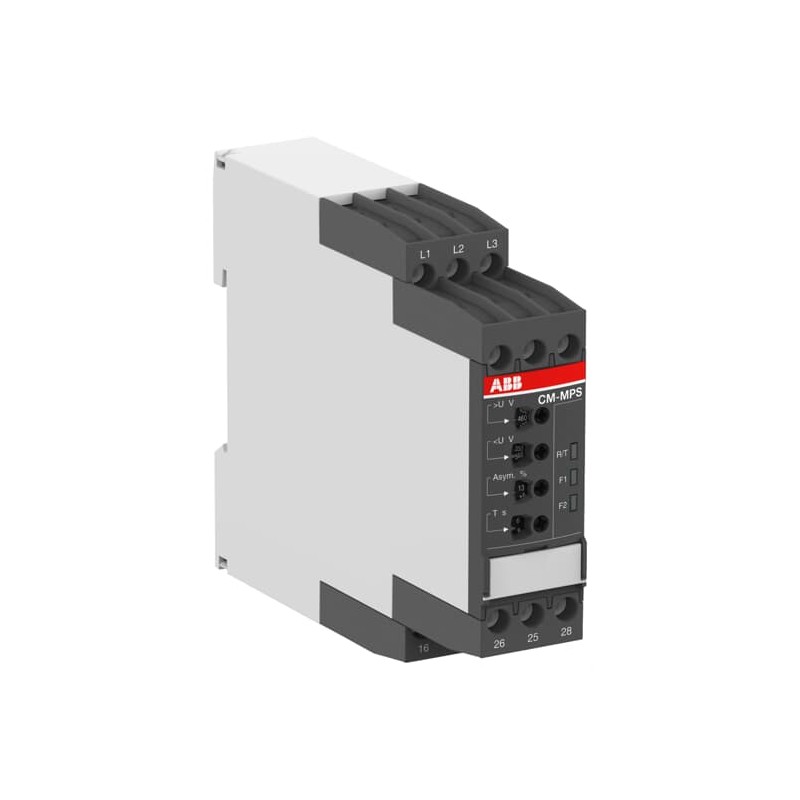

1SVR740885R4300 ABB CM-MPS.23P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740885R4300
ABB
CM-MPS.23P RELe CTRL TRIFaSICO 2 C/C RES
CM-MPS.23P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x180-280VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852081 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112203D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.138 kg |
| Técnica | |
| Función | Automatic phase sequence correction |
| Over- and undervoltage monitoring | |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 180 ... 280 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 180 ... 280 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60/400 Hz |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | eaa280ed-4cb5-4932-a6dd-e3106e06f61c Germany |
| SCIP simplificado | 352c92fa-d8d1-46b7-95a4-2c26e58cc510 Italy |
| 843a9ebd-d282-416e-8cd1-7a6a4485adac Finland | |
| 38ceab5d-90f1-4d56-b21b-aa8e7aa4d2ed Poland | |
| e6131598-8488-403d-9dc5-0de35cadf1b8 Denmark | |
| 9c731a93-b19f-4e9e-987e-33387cbd34da Norway | |
| ef840325-571c-4bd5-b5a6-9717d0717699 Germany | |
| 7e44dc61-4d7a-4eac-9bd2-7ade813b4d7c Belgium | |
| ca0bfe07-a83f-4293-963e-bc7c43aab760 Spain | |
| d876eac1-dabf-4dbf-bb71-3cea268a0668 Belgium | |
| 3832e553-d4b0-4779-a532-66afc7b796e2 Germany | |
| 62269df1-f3fd-4cb6-be80-ff8a15a6fda0 Sweden | |
| 7badf919-7c43-4e6c-a8ab-249ab56d3f20 Sweden | |
| 8e92691b-85c0-4463-8ba1-bad2001632ad Poland | |
| 116bb039-0cf6-4cf4-bcaf-0b6c7be05a39 France | |
| eec2f1c4-7f17-48a6-b016-1bf7b0da9bf1 France | |
| aad36f16-2175-4adf-9854-7d6acf90458b Hungary | |
| 7b17632d-2081-4583-a2ef-48ea564bde91 Czech Republic | |
| a341ab5a-6a6d-40dd-a1d7-5e401f943206 Germany | |
| 23fd0d89-339d-438a-8d64-fd9c09136937 Poland | |
| d854181d-1532-4277-a8a3-9ebb498eafcd Estonia | |
| 9f7a589a-1ed5-43f5-9289-52dfbf8b9ee5 Croatia | |
| 6bffe870-ac37-4c82-9077-77e92be9447b Netherlands | |
| 78485e79-e286-4378-ab9a-ea4c40cdb446 Hungary | |
| 39d48079-c99e-4a05-9285-7ede3f33698c Bulgaria | |
| 7d6939fb-86b2-4523-9297-7912f118a02f Portugal | |
| f30bb251-ab3d-42b9-9091-451b2af8883a Greece | |
| f580f2d5-be62-439a-b06b-3677630581ce Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.163 kg |
| Embalaje Nivel 1 EAN | 4016779852081 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712273 |
| Número E (Noruega) | 4188139 |
| Número E (Suecia) | 3860610 |
