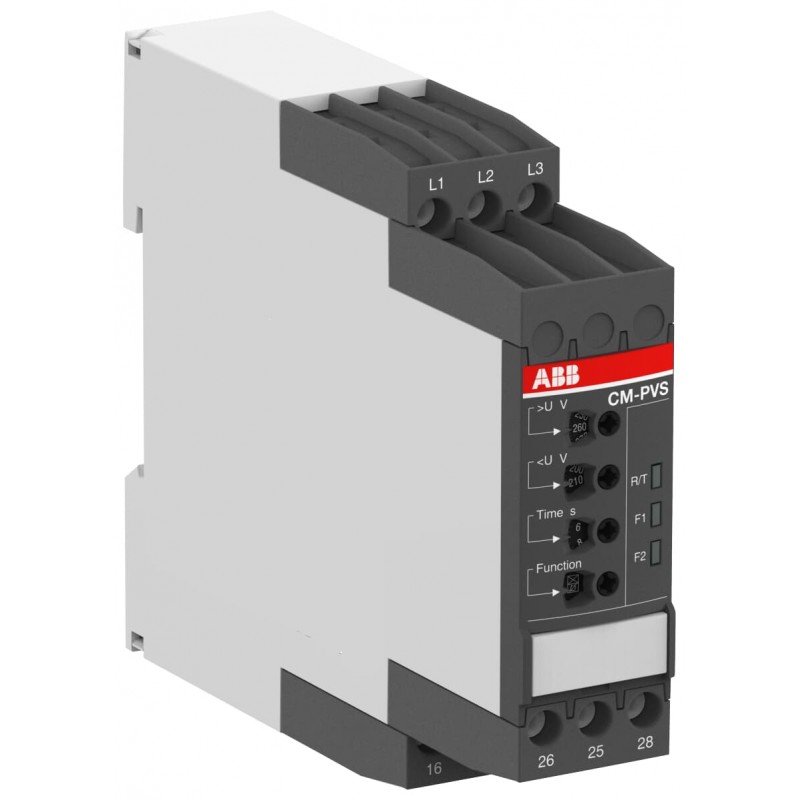

1SVR740794R3300 ABB CM-PVS.41P RELe CTRL TRIFaSICO 2 C/C RES
1SVR740794R3300
ABB
CM-PVS.41P RELe CTRL TRIFaSICO 2 C/C RES
CM-PVS.41P Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x300-500VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779852029 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112211D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132603_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.131 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 300 ... 500 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 300 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales sin tornillos |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 2x 0.5 ... 1.5 mm² |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 2x 0.5 ... 1.5 mm² | |
| Longitud de pelado del cable | 8 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 2x 18-16 AWG |
| Rígido 2x 20-16 AWG | |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 0040200d-b359-44b7-9f25-d8f41560839e Germany |
| SCIP simplificado | 3bc3e405-ff55-48c9-91f4-a3614d637ef3 Germany |
| 4f4b0b23-a14a-4be4-b5ad-468cf5ba8001 Bulgaria | |
| a7cbf14b-d130-44d0-9966-4014b5df9b02 Hungary | |
| bddb864c-997c-4638-9c77-6a736ab547da Norway | |
| a655e74e-59fb-432f-bd56-9729288232ef Estonia | |
| 862c9965-311c-443f-ab17-f20cc0dbb511 Poland | |
| 06e62c8d-76ca-4dba-a560-00bc083743d9 Sweden | |
| da3b808d-592b-48ae-958b-bef5d5721e71 Greece | |
| be5c18da-7616-47fb-8069-e3f6d279e34e Poland | |
| e7f18e82-b75b-487d-b662-8df84e5152fc Finland | |
| 4f7bd263-5e01-4052-9e05-adde40f9956b Italy | |
| b50f1349-5234-4a3c-9602-c8bf52a446aa Netherlands | |
| 7bd4e4a6-bc02-4797-9614-2b1dd6796316 Germany | |
| 961f8535-c4b2-4999-be0f-34e8dacbb619 Czech Republic | |
| 7ebec122-ccaf-47b0-b232-210fb4a0858d Germany | |
| 0415c24a-3970-4bd0-815c-c023a2687829 Denmark | |
| d85fdccc-a4df-49cf-972d-004b3b3af8a5 Belgium | |
| 56f9e732-82b4-49c5-bac7-0f04ee5ef14e France | |
| ea9e1343-624a-48f6-a010-455152da1dd9 Poland | |
| b748f1af-bf10-41c8-bbda-b0642c43d657 Germany | |
| 08866905-90f7-4b0b-9500-1ade43fbb7fc Spain | |
| 5d5e9f0b-588c-44ef-b4fd-aea3deeaee1e Sweden | |
| 896b0b38-3bf2-4c5a-9623-506600ba06d5 Croatia | |
| 71386337-65f2-4daf-944a-a14ae63d6e4a France | |
| 6a6b2f3e-5201-45eb-a5d3-fb856f394aca Hungary | |
| 0482d559-26d3-4a99-a679-3f2de47bd8d6 Belgium | |
| 0b5f9980-80d1-43c2-8194-23c97f5d2f37 Portugal | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.156 kg |
| Embalaje Nivel 1 EAN | 4016779852029 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712293 |
| Número E (Noruega) | 4188156 |
| Número E (Suecia) | 3860603 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PVS.41P RELÉ CTRL TRIFÁSICO 2 C/C RES - ABB - CM-PVS.41P - 1SVR740794R3300 | 93 Kbytes |
|
| CM-PVS.41P 1SVR740794R3300 ABB CM-PVS.41P RELÉ CTRL TRIFÁSICO 2 C/C RES | 58 Kbytes |
|
