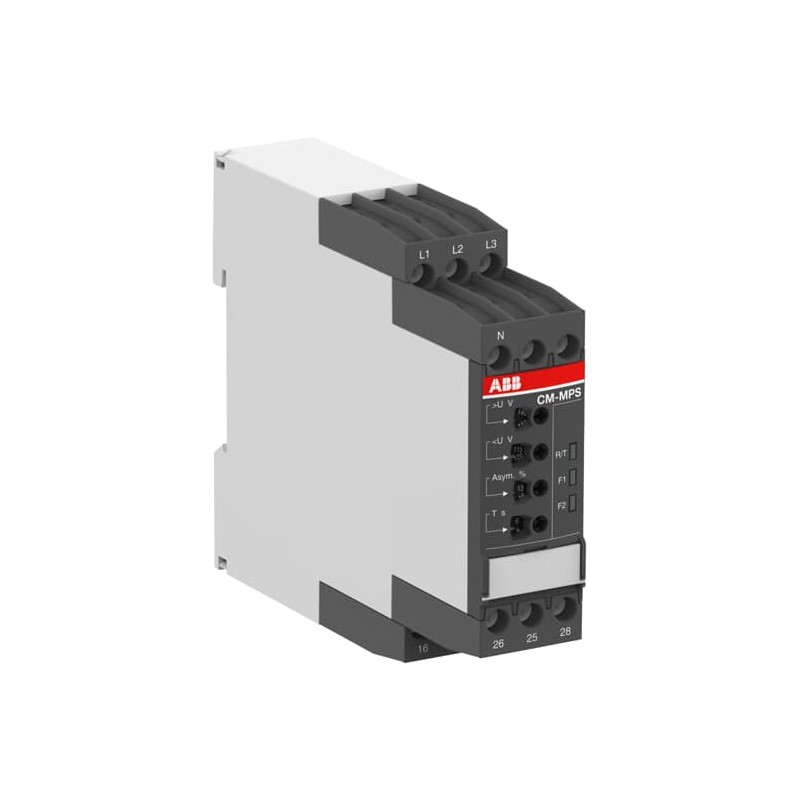

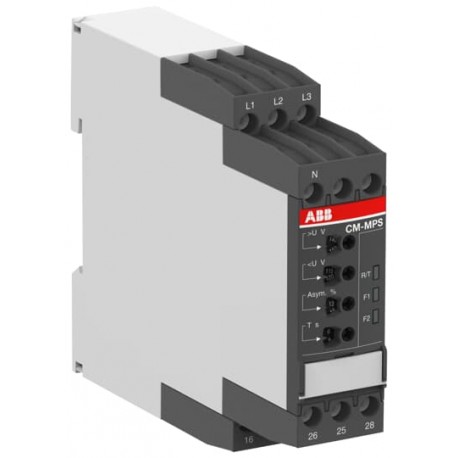

1SVR730885R3300 ABB CM-MPS.21S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730885R3300
ABB
CM-MPS.21S RELe CTRL TRIFaSICO 2 C/C TOR
CM-MPS.21S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x180-280VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851893 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112206D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.146 kg |
| Técnica | |
| Función | Over- and undervoltage monitoring |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 180 ... 280 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 180 ... 280 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 c/o (SPDT) contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | eca471ea-b2ec-42a3-a10d-98ecd0c53f85 Germany |
| SCIP simplificado | 10940a4a-e940-4cb4-ab1a-14fa0ca5d858 Finland |
| 6c9668f9-700c-4253-94bb-447f49479950 Bulgaria | |
| 2a085096-4e94-4ec3-beed-fa4546cd11ce Germany | |
| d775775a-b045-470e-b14d-d02a1569f386 France | |
| 3baf56c9-183b-4af5-96dd-f295b02b612b Belgium | |
| 6f35dfe6-5cb0-4ceb-804f-cd0f88553cf1 Hungary | |
| 908b5687-8ae8-4dec-a612-c87d194295e1 Portugal | |
| 9812ee27-0ec8-4d3b-9af7-ec11d2c0e745 Spain | |
| 6b52f8db-a754-4834-bd77-f23da8c521dc Sweden | |
| ced1c277-2ab0-476e-9009-69c57b1c56ec France | |
| 387fe0a5-5087-4437-900a-1e56e10080e5 Belgium | |
| cc119799-5e6b-4c26-91df-e2720ad644a7 Hungary | |
| fba9cca7-aa0c-42d8-9355-255eb8c0c279 Germany | |
| 1a5edcf2-b120-4c20-93a6-74da1d7751dd Poland | |
| 54db8fa0-c077-481a-9271-59fdbeae141b Denmark | |
| 989a969e-61ba-4676-8324-a392a41454a1 Czech Republic | |
| 9fb297f2-f95a-4142-b180-799094d1462d Germany | |
| c8742e04-7769-46c7-aa2a-386a3b27ad0b Netherlands | |
| 70a40233-c45e-4bb3-a847-1e303a6ace18 Germany | |
| 1e5d7778-a702-4565-bdaf-9cd6988e05a2 Italy | |
| 9ecb932a-f3b1-4f09-9b92-55ddc37bbc08 Croatia | |
| 075ab626-1a3a-44bb-a7cf-115b7e8d66ad Norway | |
| 69e65afe-7e9e-4d2a-9e87-354fb67d26ba Poland | |
| 3c53ecec-aa37-4f52-94a3-16643936547b Estonia | |
| 20c0b904-4dc3-4f79-bf25-8466e75c6d63 Poland | |
| c35e213a-4a38-4ad2-b45c-f5e3b8472e04 Sweden | |
| edf05874-9a61-4c68-8689-9f052b0ef195 Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.171 kg |
| Embalaje Nivel 1 EAN | 4016779851893 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712272 |
| Número E (Noruega) | 4188132 |
| Número E (Suecia) | 3860590 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPS.21 RELÉ CONTROL TRIFÁSICO - ABB - CM-MPS.21S - 1SVR730885R3300 | 94 Kbytes |
|
| CM-MPS.21S 1SVR730885R3300 ABB CM-MPS.21 RELÉ CONTROL TRIFÁSICO | 60 Kbytes |
|
