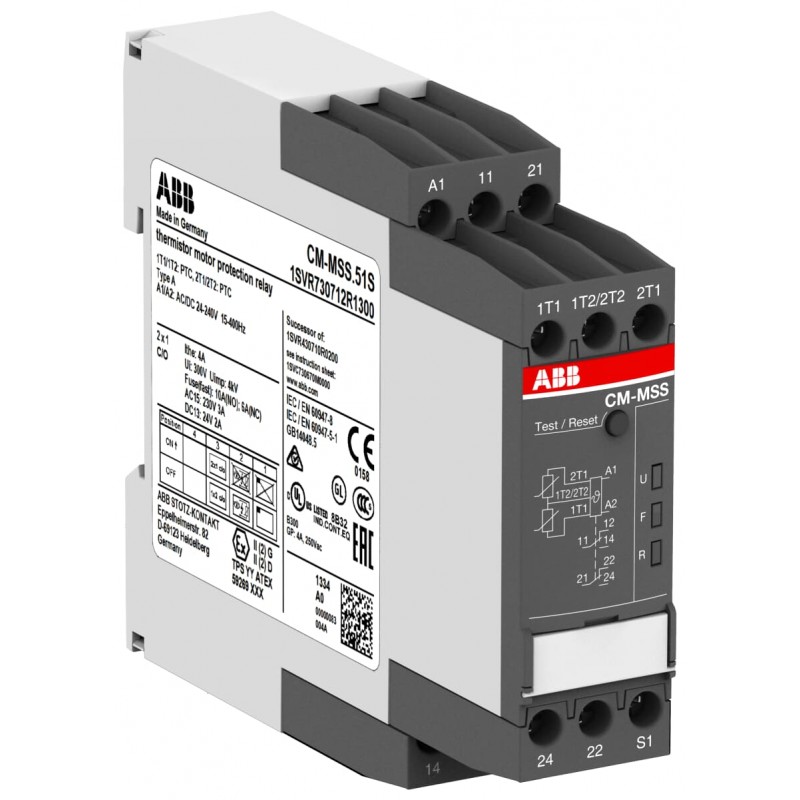

1SVR730712R1300 ABB CM-MSS.51S RELE CONTROL MOTOR x PTC
1SVR730712R1300
ABB
CM-MSS.51S RELE CONTROL MOTOR x PTC
CM-MSS.51S Therm. motor protec. relay 2x1c/o, 24-240VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496660 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112214D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Instrucciones de uso Ex | 1SVC730640M9000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.145 kg |
| Técnica | |
| Función | 2 sensor circuits |
| Auto, manual or remote reset | |
| ATEX approved | |
| Dynamic interrupted wire detection | |
| Short-circuit detection, configurable | |
| Non-volatile fault storage, configurable | |
| Single or accumulative evalutation, configurable | |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 15 ... 400 Hz |
| Salida | 2x 1 C/O or 1x 2 C/O Contact, Configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 3d345ed3-b7f8-4946-99de-7641bd8cff53 Germany |
| SCIP simplificado | 1c1432f7-69ed-4a3f-a6e2-d0cb78e195de Poland |
| 75497ef8-3aec-403d-8f14-b4c3d2eccf91 Netherlands | |
| c400ba75-1fff-438b-a391-666530a1d564 Estonia | |
| 1deb9e0b-8666-4121-bbf7-a6677959a24c Greece | |
| 7bee2972-fd3c-493a-ab11-6d4dd7c06def Italy | |
| e796b62e-23bd-45af-81fe-c6147610666a Poland | |
| f727fa0e-74e1-4e21-abf8-94eb05c2cbb4 Denmark | |
| e01aba73-15dd-44bd-89ac-1a45f3c732fc Finland | |
| c5abd88d-b92b-4a04-a0c7-30d2161dfcef Norway | |
| 81e51103-138d-4218-9be9-74af3d372271 Belgium | |
| ce977453-5eea-478c-a573-e2fcabc67d67 Germany | |
| d1c3f570-32c9-4146-b609-6fb2b005fc1f Germany | |
| 7f796499-254f-421d-b262-0169f7d11839 Croatia | |
| 759177ad-c955-461a-ad0a-f536c6dc2fe3 Czech Republic | |
| 1467679e-0a5a-4d39-8122-67ce4588cf07 Germany | |
| 7f7c2c5a-998d-47d0-b82d-a3fe9cfd7da7 Sweden | |
| 82843d97-34f2-47c2-bc9f-edb31fffaea0 Portugal | |
| daa28a83-7d3b-4486-8021-716fcb8f727a Germany | |
| 7ba4f435-8353-4ba0-ac02-d720e6797a4b Bulgaria | |
| 5836d50a-9d5c-4de2-b5b1-191f05b1b697 Sweden | |
| 6d502d0f-5224-4ef1-b2ea-6b9a0967fc0d France | |
| fdde98b0-c997-4b5b-a224-81a6b61c1e2a Poland | |
| 71cc20bc-38e8-45a8-9bd3-91dd7a5d9d8d France | |
| 04ee5fbf-197b-4747-8825-23514f5b8eb0 Hungary | |
| 0646f414-63b6-47b1-bb64-cb91288a3d64 Belgium | |
| 430507d3-b28e-4527-b7e7-a7902a3f65ba Spain | |
| 8e07458f-a937-4f60-a3d9-35de51cf9864 Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981007 |
| Declaración de conformidad - UKCA | 1SVD981007-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.172 kg |
| Embalaje Nivel 1 EAN | 4013614496660 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712514 |
| Número E (Noruega) | 4185874 |
| Número E (Suecia) | 3860777 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.51S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.51S - 1SVR730712R1300 | 95 Kbytes |
|
| CM-MSS.51S 1SVR730712R1300 ABB CM-MSS.51S RELE CONTROL MOTOR x PTC | 72 Kbytes |
|
