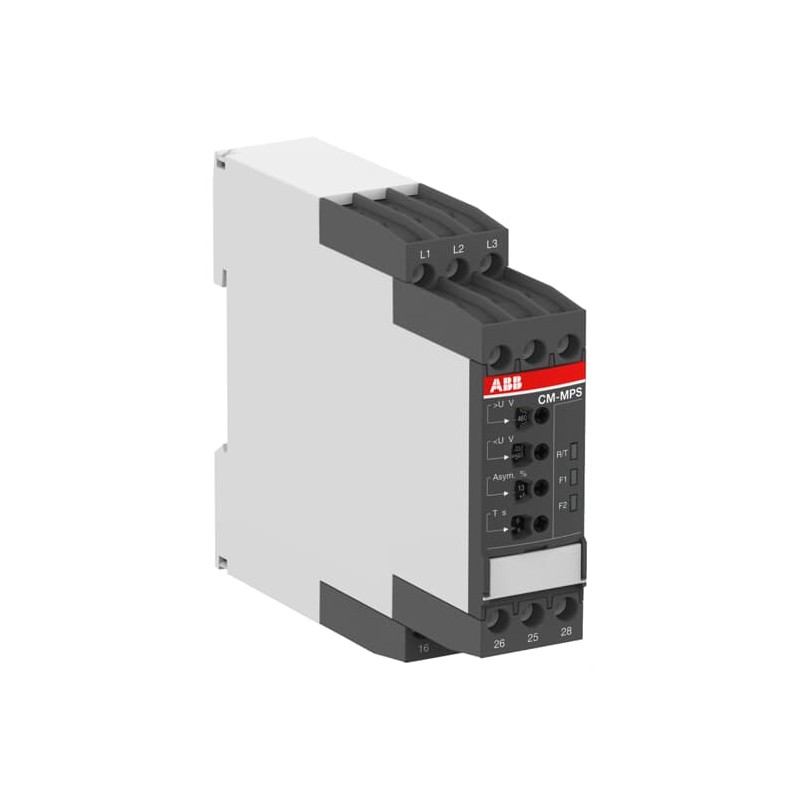

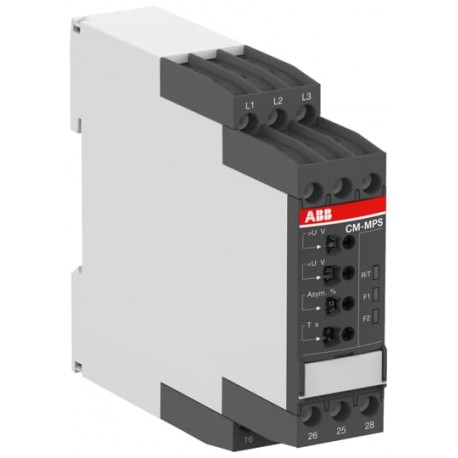

1SVR730885R4300 ABB CM-MPS.23S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730885R4300
ABB
CM-MPS.23S RELe CTRL TRIFaSICO 2 C/C TOR
CM-MPS.23S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3-N=3x180-280VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851909 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112203D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132608_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.149 kg |
| Técnica | |
| Función | Automatic phase sequence correction |
| Over- and undervoltage monitoring | |
| Phase failure detection | |
| Phase unbalance detection | |
| Phase sequence monitoring | |
| Interrupted neutral monitoring | |
| Rango de medición | (L-N) 180 ... 280 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-N) 180 ... 280 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60/400 Hz |
| Salida | 2 x 1 c/o or 1 x 2 c/o contacts, configurable |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 4.5 |
| 0.8 x 4 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 20-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 9bf56137-00b0-4439-81f6-f032b7d8a3b0 Germany |
| SCIP simplificado | 8caab821-85ec-4097-8e86-78b62f2bf7b1 Denmark |
| 3835ad27-a813-486e-b7c2-b92fb97b99c8 Norway | |
| 8d847f8c-28ca-4f4c-a780-c13f1fb09964 Finland | |
| 63b75df6-b4ae-40f3-b389-4aafa636b8db Belgium | |
| cb4dc2ac-df2c-4f7e-87ce-b598b65d73a3 Hungary | |
| dd2bfbab-511b-415d-a403-7fa0debf13b4 Germany | |
| 5cddf46f-b6a6-430d-81e1-d461a3b00dc3 France | |
| fd9e589d-4dc7-49a2-965f-78f53f021dbc France | |
| 1d34ab77-ffb4-48b7-b006-d3f2745ea1af Sweden | |
| e07cb688-3736-4348-a0b3-90268a67946f Poland | |
| 9a2ae3dc-0184-4cac-b3c3-a49777cd4c86 Germany | |
| 6e1fab9b-2971-482c-bf4b-471e7da80343 Sweden | |
| 6d3ba164-2ada-4786-8e2d-e2e07b72661b Spain | |
| 7ca3728e-71eb-4a2c-b221-afd20eb708bb Bulgaria | |
| 45da2421-6331-453d-abd7-f52308379abc Portugal | |
| f93660a4-26c6-477b-a5db-d258f6d50528 Netherlands | |
| 969ccead-425a-427a-98ec-512bfee7df3c Hungary | |
| 348e01d5-45f8-4584-9994-8800f68f7f8e Greece | |
| 9ef86af4-9062-4423-84f0-a07d651382d8 Poland | |
| 9f51ce2c-0ea0-4a35-a280-b365ae7f909d Estonia | |
| 7c6494aa-f43b-4460-8abe-2c034de1c7eb Croatia | |
| 7c540790-810b-473b-aa6e-c90152dd4ecf Germany | |
| fafda219-3542-459f-a218-8fc7c3991746 Czech Republic | |
| 48a038c0-27cc-48af-bebc-b9619917b50b Italy | |
| 90fa4ded-8346-4d28-94b2-7dcb4224f635 Germany | |
| 1fc3e627-e6a3-4caa-8897-e36fcd6d6275 Belgium | |
| 0b4bf3e3-d78f-4909-a6f0-2e1c28e32710 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-27947-UL |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.174 kg |
| Embalaje Nivel 1 EAN | 4016779851909 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712274 |
| Número E (Noruega) | 4188138 |
| Número E (Suecia) | 3860591 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MPS.23 Relé de control Trifásico - ABB - CM-MPS.23S - 1SVR730885R4300 | 95 Kbytes |
|
| CM-MPS.23S 1SVR730885R4300 ABB CM-MPS.23 Relé de control Trifásico | 60 Kbytes |
|
