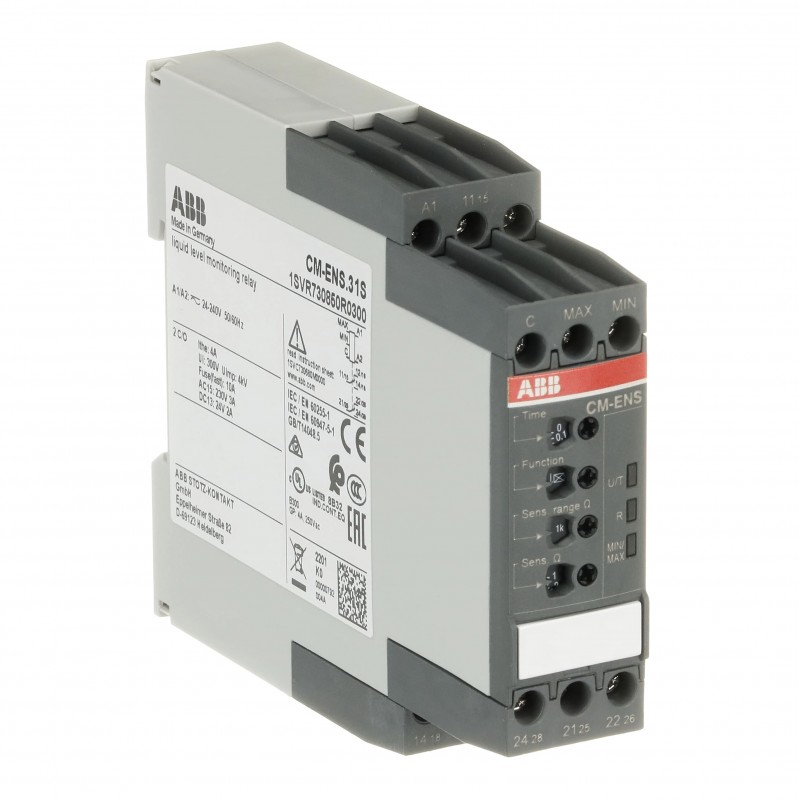

1SVR730850R0300 ABB CM-ENS.31S RELE CONTROL NIVEL LIQ.
1SVR730850R0300
ABB
CM-ENS.31S RELE CONTROL NIVEL LIQ.
CM-ENS.31S Liquid level monitoring relay 2c/o, sensitivity 0.1-1000kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614502910 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112230D0201 |
| Instrucciones y manuales | 1SVC730680M1001 |
| 1SVC730680M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132575_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.143 kg |
| Técnica | |
| Función | Filling or draining monitoring |
| Número de electrodos | 3 |
| Rango de medición | 0 |
| 1 ... 1000 kΩ | |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Control Circuit 0.9 N·m | |
| Main Circuit 1 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito Principal 10 mm | |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 5 |
| 1 ... 6 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | caf0b68d-c966-42e1-a8fa-d9203618300c Germany |
| SCIP simplificado | 07adcee4-df2f-4c7d-9f20-255738ec6f58 Germany |
| a2cc42ac-18d7-43b0-8be8-957e7d219a90 Bulgaria | |
| 34400e2c-a222-4f59-8cef-ca15c13cb57d Poland | |
| e1e6146d-4669-4e95-8168-45e9fad1b553 Croatia | |
| a16fc8b2-5e69-4755-820f-413e486d2ca9 Germany | |
| 7cb0dc3b-b122-4224-8058-5c7f4b297f91 Denmark | |
| e84f4dca-6dbe-40df-968b-0003a9e3466a Czech Republic | |
| 5981233e-e655-423f-b13f-3834a3827264 Poland | |
| 6f9d8a0b-2b07-4e15-aa8c-b889fa5b3292 Portugal | |
| f0f2d57d-06ae-4598-94f8-402b5ed76c5f Netherlands | |
| 4f686a13-3a15-4b1d-993e-484cf71ad0b6 Estonia | |
| f358c8a7-1587-40ef-89e0-3700eaece314 Sweden | |
| e11c13ec-233c-4974-92b8-14e9925c1dcd Spain | |
| 4302e289-dd89-4572-9d68-b15cf2ddb528 Hungary | |
| cf4041ba-bed4-4a0c-a9e5-7062ff3b7ae0 Belgium | |
| 630d3c65-1721-4ec4-96fe-66b207a8a5b4 Sweden | |
| 168fc025-98c4-48eb-bb56-ec3650ac5e79 France | |
| 31c271b6-d3b5-47de-9dc8-7bd269a19374 France | |
| ae1465c6-cd07-4b4f-aab0-decb680918f9 Hungary | |
| d348b9d0-b96a-4c58-9543-9ebb41a9949f Greece | |
| 94ff343e-95ca-47fb-90f8-3cc17f5b9827 Italy | |
| 9221ace2-fe48-4d82-8f4d-2613de30c1ec Germany | |
| 2c9c1e34-9891-4b3d-8d0b-cdc1060a14a4 Belgium | |
| be63cbb6-4dc8-4ad9-ac62-1d174c9b37fe Poland | |
| ffffc28f-7881-42d0-a55e-6dc8a9548a6e Norway | |
| f96fa66a-8282-4bff-bc3d-a2923681e429 Germany | |
| 0218b18b-6c6c-499e-b22f-786f2ec9313c Finland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2015010303819793 |
| Certificado cULus | cULus508_20150627-E140448 |
| Declaración de conformidad - CCC | 2020980303000198 |
| Declaración de conformidad - CE | 1SVD981005-00 |
| Declaración de conformidad - UKCA | 1SVD981005-10 |
| Certificado DNV GL | DNV_GL_TAA00000RW |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.168 kg |
| Embalaje Nivel 1 EAN | 4013614502910 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712568 |
| Número E (Noruega) | 4189435 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 30 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
