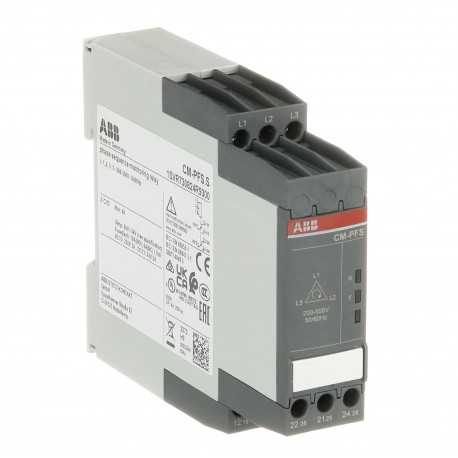

1SVR730824R9300 ABB CM-PFS.S RELe CTRL TRIFaSICO 2 C/C TORNI
1SVR730824R9300
ABB
CM-PFS.S RELe CTRL TRIFaSICO 2 C/C TORNI
CM-PFS.S Three-phase monitoring relay 2c/o, L1-L2-L3=200-500VAC 50/60Hz
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851947 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112192D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132604_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.127 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Rango de medición | (L-L) 200 ... 500 V AC |
| Tensión nominal de alimentación de control (Us) | (L-L) 200 ... 500 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 56fc38e3-b736-4b83-9e89-52f665d64cdc Germany |
| SCIP simplificado | 3341f646-1a9a-4065-94b8-c2b2c0187c40 Italy |
| 6afb5db7-7f9d-4095-b539-242b414f7193 Germany | |
| 5ebae325-3d4f-4aa5-a6e4-1f56cd923bec Croatia | |
| dd890426-285f-442d-8785-3654fca310e7 Norway | |
| 17e92b3a-c001-4112-9355-68ffd855c21b Germany | |
| ceff6df6-b985-4856-883e-e42ad718689b Belgium | |
| e36cdfe6-55ee-4b1b-ba1e-482f2414736c Finland | |
| b823fb42-33d1-478d-99a5-537325bb8f27 Denmark | |
| 0d9b4915-a354-4ba3-b60b-03778cb0be7c Poland | |
| bf4d162e-fc74-4c0f-bc33-7fb11e530319 France | |
| b029317a-6c22-478a-b0d4-de48bee03dd1 Sweden | |
| e59838dd-a179-4d5b-9619-64ce5259908f Germany | |
| 5cd9d81e-6449-4b1a-a4fb-798de111777c Sweden | |
| 6936519d-4a85-42eb-bebb-ff972c3c7c4c Poland | |
| 28814495-f69e-4f0d-9232-db444df6f00a France | |
| d8440f20-f040-45ce-a29b-d4b5085ff2e4 Belgium | |
| 6da68da7-45f7-430a-886e-11e69f7beb7a Hungary | |
| a41a02e8-6421-4814-8484-0d5195dc067d Spain | |
| 56ef4907-68f6-4b1b-b101-52c3080e9b68 Czech Republic | |
| 662a264f-80cd-46b3-b300-5f0dcbc4ebac Poland | |
| 1933829f-382a-40bc-ae2b-6b51b522f4ae Germany | |
| 3a5aaa86-614b-4543-9c8e-fcee83244e2c Estonia | |
| 3044e004-0351-4a3f-9eb5-d3af33e3a994 Netherlands | |
| 18d4b5a8-a3a2-4e6c-ae09-034612aca207 Hungary | |
| 6c3ac14a-a6c4-4f53-8829-7dde2dafcfb8 Greece | |
| 0c468727-097c-435c-be07-2fd709bed4e8 Portugal | |
| 206d3bbf-9f4e-43c6-8bae-03b750ccce31 Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-28908-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.152 kg |
| Embalaje Nivel 1 EAN | 4016779851947 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712286 |
| Número E (Noruega) | 4188094 |
| Número E (Suecia) | 3860595 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PFS.S RELÉ CTRL TRIFÁSICO 2 C/C TORNI - ABB - CM-PFS.S - 1SVR730824R9300 | 94 Kbytes |
|
| CM-PFS.S 1SVR730824R9300 ABB CM-PFS.S RELÉ CTRL TRIFÁSICO 2 C/C TORNI | 66 Kbytes |
|
