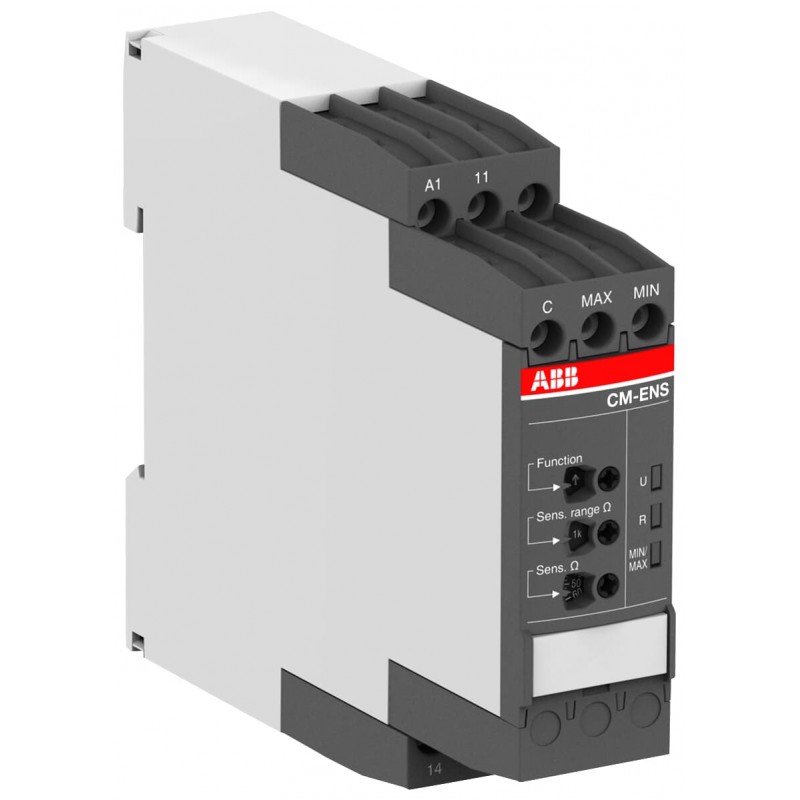

1SVR740850R2200 ABB CM-ENS.23P RELE CONTROL NIVEL LIQ.
1SVR740850R2200
ABB
CM-ENS.23P RELE CONTROL NIVEL LIQ.
CM-ENS.23P Relé de monitorización de nivel líquido 1c/o, sensibilidad 0,1-1000kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲El CM-ENS.23P pertenece a la CM del nivel de líquido de relé de monitoreo de la gama. Opera con una potencia de control de la tensión de alimentación de 110 a 130 V AC 220-240 V CA y tiene un 1 c/s de dos vías (SPDT) de salida con contactos valorado en 250 V / 4 A. monitorea los niveles de líquido de conductores de fluidos y protege las bombas contra funcionamiento en seco o en tanques contra desbordamiento. El principio de funcionamiento así como de la sensibilidad puede ser seleccionada a través de la parte frontal de la cara de los potenciómetros. Varios electrodos y un cierre hermético de la tapa transparente de protección contra cambios no autorizados están disponibles como accesorio. El dispositivo ofrece libre de mantenimiento Fácil Conectar con Tecnología push-en terminales.
El pedido
- EAN:
- 4013614502835
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85364900
Dimensiones
- Neto Del Producto Anchura:
- 22.5mm
- Neto Del Producto De La Altura:
- 85.6mm
- Producto De La Profundidad De La Red:
- 103.7mm
- Peso Neto Del Producto:
- 0.147kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 97 mm
- Paquete De Nivel 1 Altura:
- 109 mm
- Paquete De Nivel 1 Longitud:
- 30 mm
- Paquete De Nivel 1 Peso Bruto:
- 0.172 kg
Técnica
- Función:
- De llenado o vaciado de monitoreo
- Clasificados De Control De La Tensión De Alimentación (Us):
- 110 ... 130 V AC
220 ... 240 V AC
- Salida:
- 1 c/s de dos vías (SPDT) contacto
- Tipo De Terminal:
- Terminales Sin Tornillos
- Corriente de operación nominal de CA-12 (Ie):
- (230 V) 4 A
- Corriente de operación nominal AC-15 (Ie):
- (230 V) 3
- Corriente de operación nominal DC-12 (Ie):
- (24 V) 4 A
- Corriente de operación nominal DC-13 (Ie):
- (24 V) 2
- Mínima Capacidad De Conmutación:
- 12 V
10 mA
- Tensión Nominal De Aislamiento (Uyo):
- 300 V
- Nominal Soportada De Impulso De Tensión (Uimp):
- 4 kV
- Grado de Protección:
- Vivienda IP50
Terminales IP20
- Categoría De Sobretensión:
- III
- Grado De Contaminación:
- 3
- Corto-Circuito De Dispositivos De Protección:
- Circuito de salida NC - F Tipo de Fusibles de 6 a
Circuito de salida NO - F Tipo de Fusibles de 10 a
- Eléctrica Durabilidad:
- AC-12 100000 ciclo
- La Conexión De Capacidad:
- Flexible con Virola de 2x de 0,5 ... 1,5 mm2
Flexible con Aislamiento Virola de 2x de 0,5 ... 1,5 mm2
Flexible 2x 0.5 a 1.5 mm2
Rígido 2x 0.5 a 1.5 mm2
- Extracción De Alambre De Longitud:
- 8 mm
- Posición De Montaje:
- Cualquier
- Montaje en Carril DIN:
- TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
- Normas:
- IEC/EN 60255-1
IEC/EN 60255-27
IEC/EN 60947-5-1
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +60 °C
De Almacenamiento -40 ... +85 °C
- RoHS Estado:
- Siguientes de la UE de la Directiva 2011/65/CE
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito de salida de 300 V AC
- Contacto con Clasificación de UL/CSA:
- B300
- La conexión de la Capacidad de UL/CSA:
- Flexible 2x 18 16 AWG ...
Rígido 2x 16 AWG 20 ...
Certificados y Declaraciones (Número de Documento)
- CCC Certificado:
- CCC_2015010303819793
- cULus Certificado:
- cULus508_20150627-E140448
- Declaración de Conformidad - CE:
- 1SAD938501-0227
- EAC Certificado:
- EAC_RU_C-DE.ME77.B.02330
- RoHS Información:
- 1SAA981073-4402
Clasificaciones
- Objeto Código De Clasificación:
- B
- ETIM 5:
- EC001447 - (Relleno) de nivel relé de monitoreo de
- eClass:
- 7.0 27371813
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 0 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
