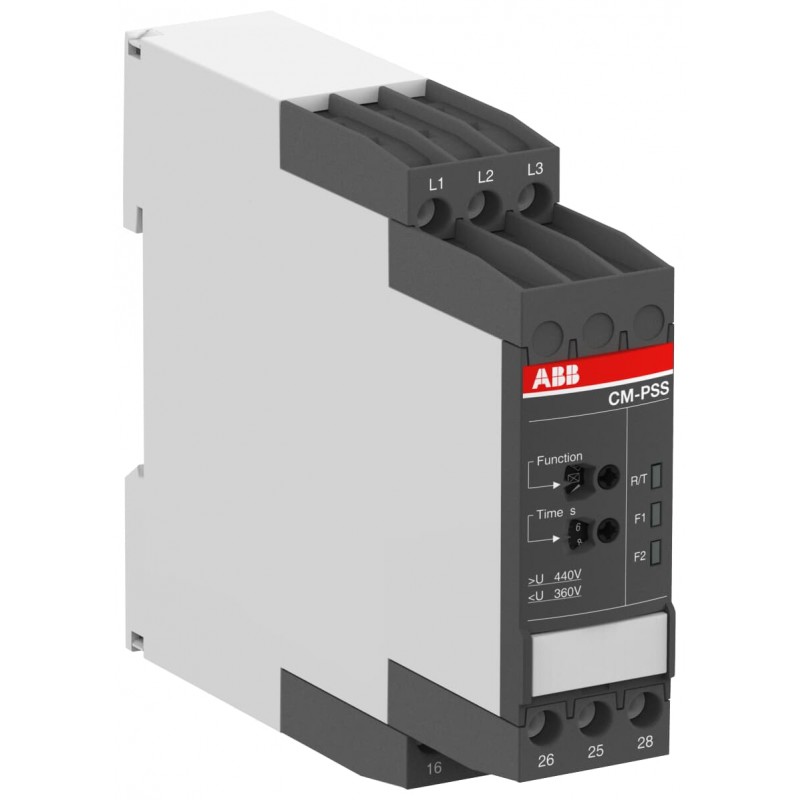

1SVR730784R2300 ABB CM-PSS.31S RELe CTRL TRIFaSICO 2 C/C TOR
1SVR730784R2300
ABB
CM-PSS.31S RELe CTRL TRIFaSICO 2 C/C TOR
CM-PSS.31S Three-phase monitoring relay 2c/o, 0,0.1-30s, L1-L2-L3=3x380VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851817 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112178D0201 |
| Instrucciones y manuales | 1SVC730730M1000 |
| 1SVC730730M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132605_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.132 kg |
| Técnica | |
| Función | Phase failure detection |
| Phase sequence monitoring | |
| Over- and undervoltage monitoring | |
| Rango de medición | (L-L) 342 ... 418 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 0 second [unit of time] |
| Tensión nominal de alimentación de control (Us) | (L-L) 380 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 6 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 600 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 7efeb442-378f-49ac-8110-ac8609db9075 Germany |
| SCIP simplificado | 3e699c1e-b164-4386-8d53-f34ab5b48dba Poland |
| 1df37d64-a162-47d1-abbb-333bf9acd7fc Finland | |
| 1227a56e-ccd7-404c-a456-e5230f18ba18 Germany | |
| d3c733c5-d558-4807-83e3-232cdaa521e7 Belgium | |
| 5f38e74b-54b7-4954-adbf-1c5c7e575dd7 Denmark | |
| 4009aee7-d05f-41a6-a9ee-40915a4d2cb1 Norway | |
| fcae1ff5-0436-4d4e-91b5-e6fd104d075a Italy | |
| 16d30a0e-04c4-4b92-815b-7d77c4cbba12 Germany | |
| 99106936-2541-4888-b048-c537c7545ceb Bulgaria | |
| 6d844f64-7173-4790-936f-9e7f221bb07f Portugal | |
| 5f182b33-355b-4746-8e4c-d32228c7212a Greece | |
| ad06c230-779e-49f3-a644-b069d5733c7c Netherlands | |
| 0a4d8874-3a1d-4fe3-abe4-ff9dbc145782 Hungary | |
| 3c1b9b75-7cbb-4157-bb0a-0c0ec90e9cbf Germany | |
| a50e3321-c7d5-4300-a1e7-fa015713da2c Czech Republic | |
| 01506c4d-3d00-4101-8d2d-8f0e093b15c6 Estonia | |
| 341c6ba2-6da8-49ae-88f4-f090285cc5b7 Poland | |
| 710f4120-d6fb-49a1-814a-b9f4f2a66089 Croatia | |
| 3c571a36-952b-4fcd-800d-064d8e71710d Spain | |
| bdd2650d-b2f2-47d6-bd8d-1b8c7af3c81c Belgium | |
| ada78d65-3f73-471a-854d-8173044dbdd8 France | |
| f13f0cfb-fbd8-41cd-8803-ca8fe8631ea0 Hungary | |
| d2a63e5d-4b7b-4a35-8da8-3b57a1256ca9 France | |
| d3093261-24e7-4405-aa40-f4b4999c9bab Sweden | |
| 82f93a25-b351-40bf-aae5-820e9c72500d Germany | |
| 21fe8c7b-d836-427f-8961-18bc8daefb8e Poland | |
| 902c233c-548b-411c-a861-ad3c601091c0 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2009010303326655 |
| Certificado cULus | cULus508_20120829-E140448 |
| Declaración de conformidad - CCC | 2020980303000197 |
| Declaración de conformidad - CE | 1SVD981014-00 |
| Declaración de conformidad - UKCA | 1SVD981014-10 |
| Certificado DNV GL | DNV_GL_TAA000017D |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.157 kg |
| Embalaje Nivel 1 EAN | 4016779851817 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712288 |
| Número E (Noruega) | 4188096 |
| Número E (Suecia) | 3860581 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-PSS.31 RELÉ CONTROL TRIFÁSICO - ABB - CM-PSS.31S - 1SVR730784R2300 | 93 Kbytes |
|
| CM-PSS.31S 1SVR730784R2300 ABB CM-PSS.31 RELÉ CONTROL TRIFÁSICO | 59 Kbytes |
|
