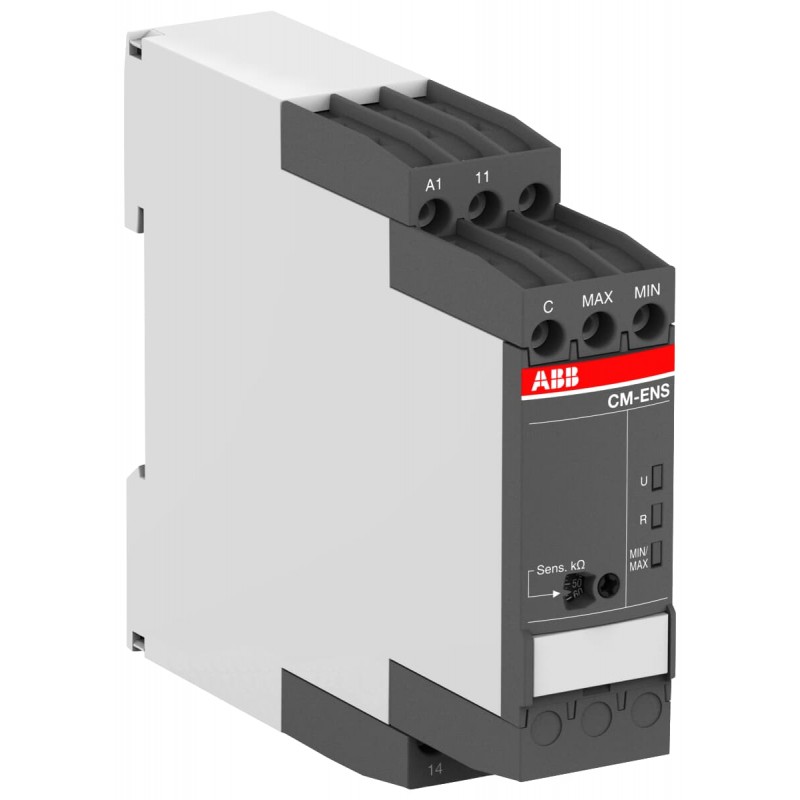

1SVR730850R0100 ABB CM-ENS.11S RELE CONTROL NIVEL LIQ.
1SVR730850R0100
ABB
CM-ENS.11S RELE CONTROL NIVEL LIQ.
CM-ENS.11S Liquid level monitoring relay 1c/o, sensitivity 5-100kOhm
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614502934 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112228D0201 |
| Instrucciones y manuales | 1SVC730680M1001 |
| 1SVC730680M0001 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132575_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.124 kg |
| Técnica | |
| Función | Filling or draining monitoring |
| Número de electrodos | 3 |
| Rango de medición | 5 ... 100 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC/DC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de medición 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 1000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Control Circuit 0.9 N·m | |
| Main Circuit 1 N·m | |
| Longitud de pelado del cable | 8 mm |
| Circuito Principal 10 mm | |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 5 |
| 1 ... 6 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60255-27 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 4ba8788c-849d-4398-9b5b-a49a558758f3 Germany |
| SCIP simplificado | f0cfe18f-553d-4647-b6b6-e2f24549a7a9 Belgium |
| 2edfe2ec-ec32-439c-9eb0-0d22acd0d991 Germany | |
| 090efef3-0fe0-4c77-8546-1660c9a22189 Finland | |
| 49e236f7-62f3-4331-888c-91a0ff810cda Germany | |
| fb67750a-2ebe-4411-a05f-ee75e51c00fe Norway | |
| 2a091dc3-c6ba-4cb9-afab-0d00bc385e1a Poland | |
| e7274378-6e04-4759-83dc-d87b17cc0891 Italy | |
| a029d6cb-83be-4fd4-b5f7-e32b4504f1e2 Poland | |
| ef6aad7b-2017-4f7c-87e4-39d7d87e6a37 Poland | |
| f2c43e3d-773e-4db2-a9f9-97359ffe565e Denmark | |
| 54aae020-7711-441e-88f8-0f1cbf34bbb5 Spain | |
| ae5078f4-abee-4d3f-8e01-8478da97a3fc Germany | |
| c1a7db82-aad7-481d-932b-b641a3f35f76 Sweden | |
| 05e3b622-4ea4-49e1-975c-30b66d573bf1 Sweden | |
| ab6b2277-2b1c-4e28-b46c-5e72bf4c91de France | |
| afe38d37-5616-4cd3-ae8c-f044d1913451 France | |
| 14ff2a23-8921-4cf6-9ecf-5e2c7b257870 Hungary | |
| 2f6ca320-28dc-4ea7-8366-2c345355e4c7 Belgium | |
| c7487365-b4e9-48c9-995e-bbe6627e6175 Bulgaria | |
| d147c270-006d-4453-a677-69559269944a Portugal | |
| 5e894537-d6b1-4d81-acfc-f989190cc093 Hungary | |
| 3d37ab07-97ce-4280-93a8-96c1417067f2 Greece | |
| 8f008e53-5bc8-4762-8648-96c863018818 Netherlands | |
| 1e823c29-573f-4643-8e1d-3501d1892105 Germany | |
| 62f059e9-4f18-40e0-92f9-a176451b2ba2 Czech Republic | |
| f2013fb5-ba48-42fd-9400-eaff505f4402 Croatia | |
| 6c46ba48-192f-4acc-ab54-c55ec1540658 Estonia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2015010303819793 |
| Certificado cULus | cULus508_20150627-E140448 |
| Declaración de conformidad - CCC | 2020980303000198 |
| Declaración de conformidad - CE | 1SVD981005-00 |
| Declaración de conformidad - UKCA | 1SVD981005-10 |
| Certificado DNV GL | DNV_GL_TAA00000RW |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.148 kg |
| Embalaje Nivel 1 EAN | 4013614502934 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712566 |
| Número E (Noruega) | 4189433 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 3 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 0 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-ENS.11S RELE CONTROL NIVEL LIQ. - ABB - CM-ENS.11S - 1SVR730850R0100 | 91 Kbytes |
|
| CM-ENS.11S 1SVR730850R0100 ABB CM-ENS.11S RELE CONTROL NIVEL LIQ. | 58 Kbytes |
|
