Ver más grande

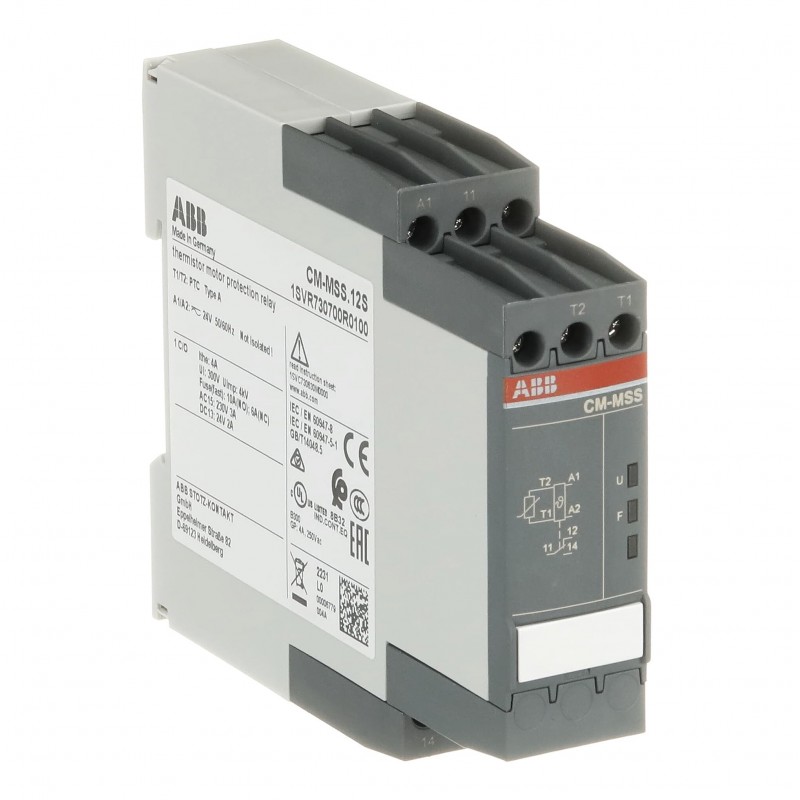

1SVR730700R0100 ABB CM-MSS.12S RELE CONTROL MOTOR x PTC
1SVR730700R0100
ABB
CM-MSS.12S RELE CONTROL MOTOR x PTC
CM-MSS.12S Therm. motor protec. relay 1c/o, 24VAC/DC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614496721 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112219D0201 |
| Instrucciones y manuales | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC132589_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.113 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto reset | |
| Tensión nominal de alimentación de control (Us) | 24 V AC/DC |
| Tensión nominal de operación | Auxiliary Circuit 250 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 C/O (SPDT) Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 24 V |
| 10 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 1 / Output Circuit 2 4 kV |
| Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 300 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Circuito de alimentación / Circuito de salida 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 0d34b1af-e98f-4381-b064-aeb8bdd8c8b1 Germany |
| SCIP simplificado | 5e79edc5-1361-41d7-ba9c-adf0f026975a Germany |
| 4751a406-5f90-43c2-868c-54613e3e59af Finland | |
| 8c504388-7ef7-49da-a85c-21a4cefb3c75 Estonia | |
| b129e627-1ee7-4e6c-bc13-227bab238211 Sweden | |
| 3313970d-7822-4eaa-9899-65b33f1ca860 Czech Republic | |
| c937ff9e-a325-41ab-8d86-9efc6a079a6a Greece | |
| 839d24a3-cdf7-4451-a1c8-bcebfbe413bc Netherlands | |
| c9248460-086a-466d-8f6e-1ddfb2205659 Spain | |
| 3f0c89a1-19c2-4d55-8999-63ddb2ef6278 Portugal | |
| e05d4def-5114-4d12-afa0-61dc2bf0fb12 Sweden | |
| cc631f3c-afab-41b6-a365-846cd1b6cbc4 France | |
| 940e5653-0428-436b-b5bf-b3793a96a804 Croatia | |
| 5135b9d2-0450-415a-a0f4-42e0203a47b3 Norway | |
| 16bea55a-7ef5-4112-b33d-74bc5302a429 Poland | |
| 5598ec91-492d-4fac-8406-4cdaab099613 Hungary | |
| 2e0f430d-312c-4bdc-b170-575b8b3c6afa Belgium | |
| f2ccf3c6-fc53-45c8-950a-22740bec575a Italy | |
| 4fedf9d5-dba3-4c69-9896-27289ce3c0ae Germany | |
| b12c48c2-7920-4315-9fa1-4cd31f424df3 Germany | |
| fc634b9b-7476-41ac-886b-eb3d183695a9 Poland | |
| a99ce688-df7a-4f31-b990-a7fb73de5025 Denmark | |
| c8d173f1-1961-4d20-b183-901fc11b6bb9 Hungary | |
| 2f8b8599-9789-4648-8427-9e9d69ac81a5 Bulgaria | |
| 3bb61915-4d06-4fe3-b0dd-09238a7d1ada Germany | |
| fef70299-a5d3-4c1c-9e51-6bf1e0d833b9 France | |
| 706d4974-339c-47ec-95d3-6fb420ae54ea Belgium | |
| 1f627a7b-885d-4f18-91bf-0956e96b4fb2 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200438H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-40837-UL |
| Certificado CCC | CCC_2005010303165479 |
| Certificado CQC | CQC2005010303165479 |
| Certificado cULus | cULus508_20140912-E140448 |
| Declaración de conformidad - CCC | 2020980303000194 |
| Declaración de conformidad - CE | 1SVD981006 |
| Declaración de conformidad - UKCA | 1SVD981006-10 |
| Certificado DNV GL | DNVGL_TAE00003W4 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.137 kg |
| Embalaje Nivel 1 EAN | 4013614496721 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712395 |
| Número E (Noruega) | 4185879 |
| Número E (Suecia) | 3860714 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CM-MSS.12S RELE CONTROL MOTOR x PTC - ABB - CM-MSS.12S - 1SVR730700R0100 | 93 Kbytes |
|
| CM-MSS.12S 1SVR730700R0100 ABB CM-MSS.12S RELE CONTROL MOTOR x PTC | 67 Kbytes |
|
