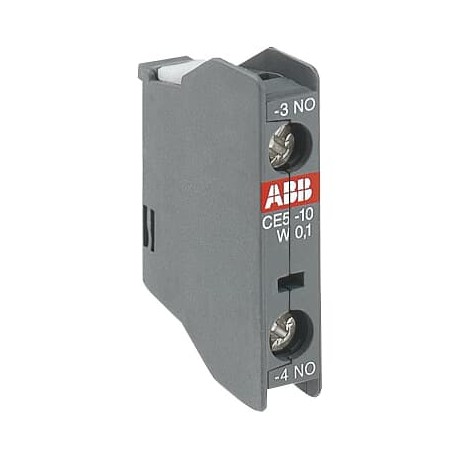

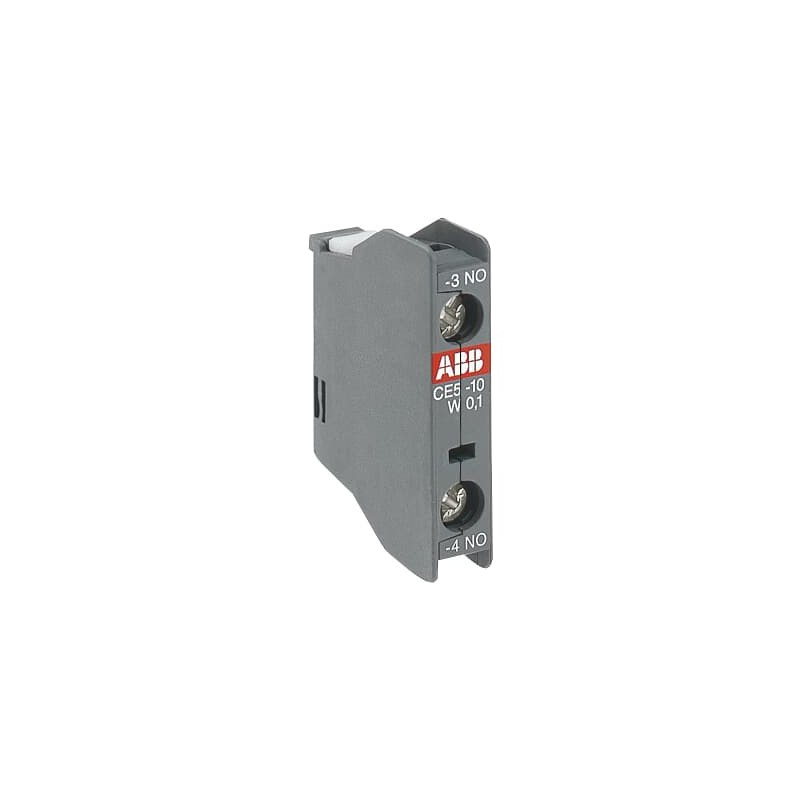

1SBN010017R1010 ABB CE5-10D2 CONTACTO AUX.1NA IP40 2A
1SBN010017R1010
ABB
CE5-10D2 CONTACTO AUX.1NA IP40 2A
CE5-10D2 Auxiliary Contact Block
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85389099 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101013M5501 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 9.8 mm |
| Largo del product | 32.5 mm |
| Alto del producto | 46.8 mm |
| Peso del product | 0.02 kg |
| Técnica | |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Número de polos | 1P |
| Normas | IEC/EN 60947-5-1 |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 / 127 V) 2 A |
| (220 / 240 V) 2 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 250 V |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Sólido rígido 1/2x 1 ... 4 mm² | |
| Trenzado rígido 1/2x 1 ... 4 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40 |
| Par de apriete | Auxiliary Circuit 1 N·m |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| A9 | |
| A12 | |
| A16 | |
| A26 | |
| A30 | |
| A40 | |
| A50 | |
| A63 | |
| A75 | |
| A95 | |
| A110 | |
| AL9 | |
| AL9Z | |
| AL12 | |
| AL12Z | |
| AL16 | |
| AL16Z | |
| AL26 | |
| AL30 | |
| AL40 | |
| AE45 | |
| AE50 | |
| AE63 | |
| AE75 | |
| N22E | |
| N31E | |
| N40E | |
| NL31E | |
| NLZ31E | |
| NL40E | |
| NLZ40E | |
| AX06 | |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| NX22E | |
| NX31E | |
| NX40E | |
| Nombre del producto | Auxiliary Contact Block |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_SE-94569 |
| Certificado CQC | CQC2011010304466171 |
| Declaración de conformidad - CCC | 2020980304001286 |
| Declaración de conformidad - CE | 1SBD250817U1000 |
| Declaración de conformidad - UKCA | 1SBD250834U1000 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado RINA | RINA_ELE172319XG001 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | ampolla 1 piece |
| Embalaje Nivel 1 Ancho | 100 mm |
| Embalaje Nivel 1 Largo | 100 mm |
| Embalaje Nivel 1 Alto | 10 mm |
| Embalaje Nivel 1 Peso | 0.02 kg |
| Embalaje Nivel 1 EAN | 3471522199508 |
| Embalaje Nivel 2 Unidades | caja 126 piece |
| Embalaje Nivel 2 Ancho | 245 mm |
| Embalaje Nivel 2 Largo | 75 mm |
| Embalaje Nivel 2 Alto | 153 mm |
| Embalaje Nivel 2 Peso | 2.52 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de interruptores de señal de error (EF007613) | 0 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 2 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Fijación delantera |
| Portalámparas (EF000048) | Ninguno |
