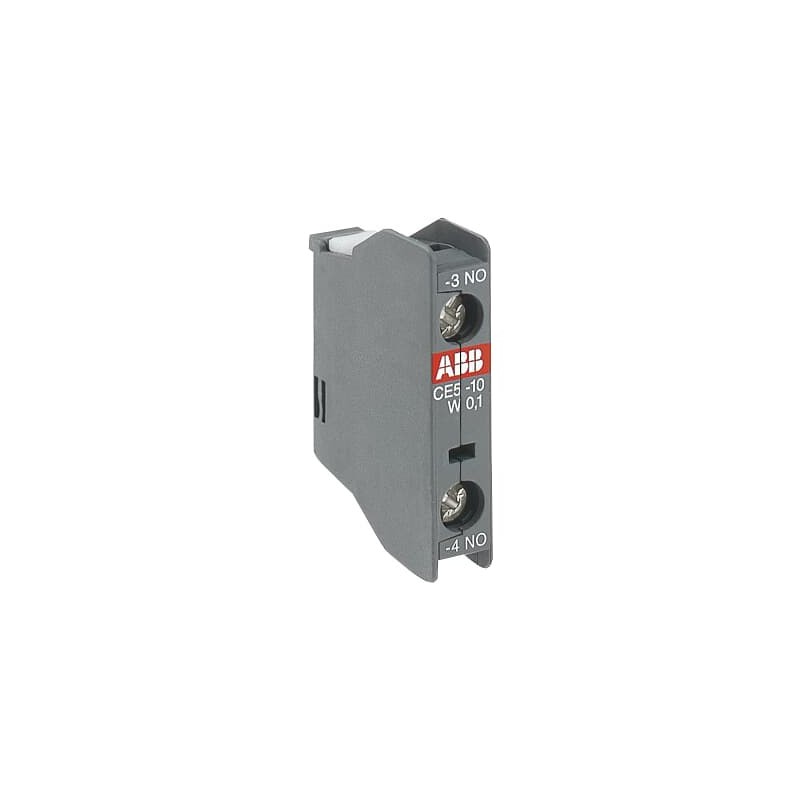

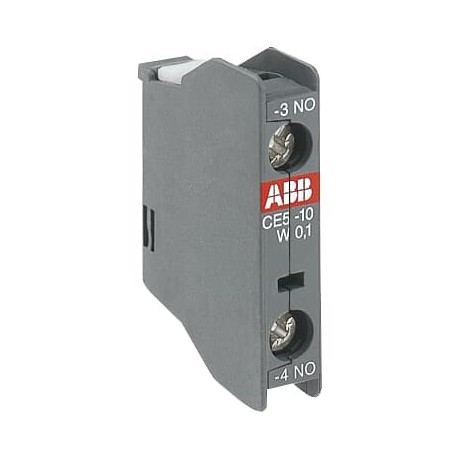

1SBN010017R1010 ABB CE5-10D2 contatti ausiliari
1SBN010017R1010
ABB
CE5-10D2 contatti ausiliari
CE5-10D2 CONTATTO AUX.1NA IP40 2A
CE5-10D21NA per A9...110, AL9..40 e N/NL (2A e IP40)
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico > Contactors "A" FRCTLP
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101013M5501 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 9.8 mm |
| Profondità prodotto | 32.5 mm |
| Altezza prodotto | 46.8 mm |
| Peso netto prodotto | 0.02 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 1P |
| Norme di riferimento | IEC/EN 60947-5-1 |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Corrente nominale di funzionamento AC-15 (Ie) | (24 / 127 V) 2 A |
| (220 / 240 V) 2 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-5-1 250 V |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Rigid Solid 1/2x 1 ... 4 mm² | |
| Rigid Stranded 1/2x 1 ... 4 mm² | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40 |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Tipo di morsetto | Screw Terminals |
| Idoneo per | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| A9 | |
| A12 | |
| A16 | |
| A26 | |
| A30 | |
| A40 | |
| A50 | |
| A63 | |
| A75 | |
| A95 | |
| A110 | |
| AL9 | |
| AL9Z | |
| AL12 | |
| AL12Z | |
| AL16 | |
| AL16Z | |
| AL26 | |
| AL30 | |
| AL40 | |
| AE45 | |
| AE50 | |
| AE63 | |
| AE75 | |
| N22E | |
| N31E | |
| N40E | |
| NL31E | |
| NLZ31E | |
| NL40E | |
| NLZ40E | |
| AX06 | |
| AX09 | |
| AX12 | |
| AX18 | |
| AX25 | |
| AX32 | |
| AX40 | |
| AX50 | |
| AX65 | |
| AX80 | |
| NX22E | |
| NX31E | |
| NX40E | |
| Nome prodotto | Contattori fino a 100A |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_SE-94569 |
| Certificato CQC | CQC2011010304466171 |
| Declaration of Conformity - CCC | 2020980304001286 |
| Dichiarazione di conformità - CE | 1SBD250817U1000 |
| Declaration of Conformity - UKCA | 1SBD250834U1000 |
| Certificato GOST | GOST_POCCFRME77B07175 |
| Certificato RINA | RINA_ELE172319XG001 |
| Informazioni imballo | |
| Unità imballo livello 1 | blister 1 pezzo (i) |
| Larghezza imballo livello 1 | 100 mm |
| Profondità imballo livello 1 | 100 mm |
| Altezza imballo livello 1 | 10 mm |
| Peso lordo imballo livello 1 | 0.02 kg |
| EAN imballo livello 1 | 3471522199508 |
| Unità imballo livello 2 | box 126 pezzo (i) |
| Larghezza imballo livello 2 | 245 mm |
| Profondità imballo livello 2 | 75 mm |
| Altezza imballo livello 2 | 153 mm |
| Peso lordo imballo livello 2 | 2.52 kg |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Codice categoria granulare IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 2 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| CE5-10D2 Auxiliary Contact Block - ABB - CE5-10D2 - 1SBN010017R1010 | 82 Kbytes |
|
| CE5-10D2 1SBN010017R1010 ABB CE5-10D2 contatti ausiliari | 41 Kbytes |
|
