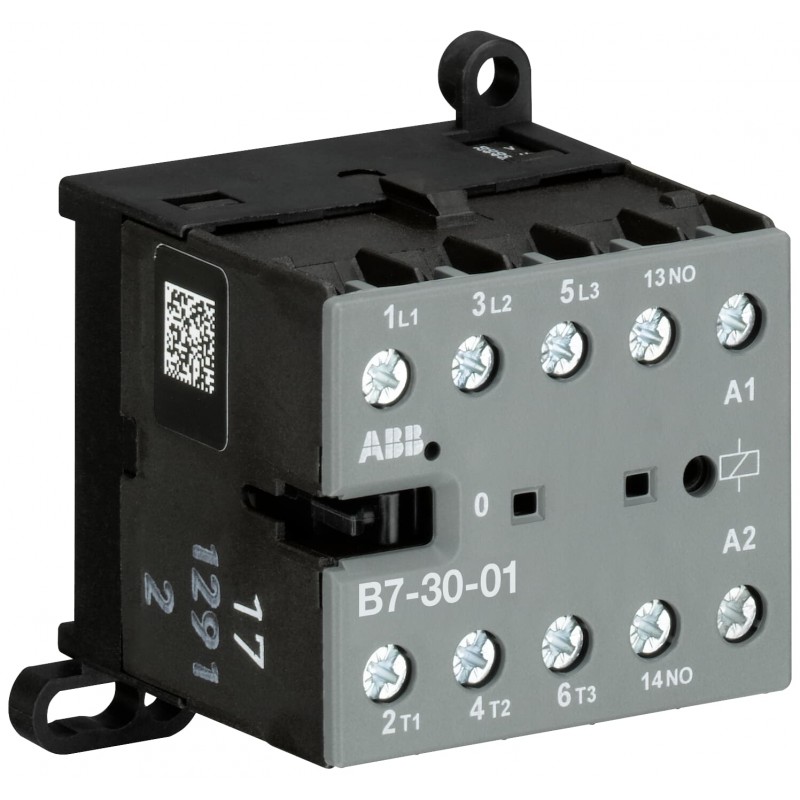

B7-30-01-02 GJL1311001R0012 ABB B7-30-01 MINICONT. 42VCA
GJL1311001R0012
ABB
B7-30-01 MINICONT. 42VCA
Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA
Contactores y relés térmicos > Minicontactores B6-B7
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más Información
▲La B7-30-01 mini contactor es un compacto de 3 polos del contactor con 1 contacto auxiliar y terminales de tornillo. Son ideales para aplicaciones donde la fiabilidad es una necesidad y el espacio está en un premio. Mini contactores se utilizan en residencial buldings, edificios comerciales e industriales aplicaciones para el control de una o tres fases de carga de hasta 5,5 kW (AC-3) y 20 A / 690 V (AC-1) o la conmutación de las señales de control. Otras características son el silencio de la bobina, un interruptor de indicación de posición y el integrado de la posibilidad de que el ferrocarril o el montaje en la pared.
+
–
Accesorios
| Identificador | Tipo de | Descripción | Cant. | Unidad De Medida |
|---|---|---|---|---|
| GJL1201317R0002 | CA6-11E | CA6-11E Contacto Auxiliar | 1 | pieza |
| GJL1201317R0003 | CA6-11M | CA6-11M Contacto Auxiliar | 1 | pieza |
| GJL1201317R0004 | CA6-11N | CA6-11N Contacto Auxiliar | 1 | pieza |
| GJL1201330R0002 | CAF6-11E Contacto Auxiliar | CAF6-11E | 1 | pieza |
| GJL1201330R0003 | CAF6-11M | CAF6-11M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0004 | CAF6-11N | CAF6-11N Contacto Auxiliar | 1 | pieza |
| GJL1201330R0006 | CAF6-20E Contacto Auxiliar | CAF6-20E | 1 | pieza |
| GJL1201330R0007 | CAF6-20M | CAF6-20M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0008 | CAF6-20N Contacto Auxiliar | CAF6-20N | 1 | pieza |
| GJL1201330R0010 | CAF6-02E | CAF6-02E Contacto Auxiliar | 1 | pieza |
| GJL1201330R0011 | CAF6-02M | CAF6-02M Contacto Auxiliar | 1 | pieza |
| GJL1201330R0012 | CAF6-02N | CAF6-02N Contacto Auxiliar | 1 | pieza |
| GJL1201904R0001 | BN6 Émbolo | BN6 | 1 | pieza |
| GJL1201906R0001 | LT6-B Tapa | LT6-B | 1 | pieza |
| GJL1201907R0001 | LP6 Vínculo de Conexión | LP6 | 1 | pieza |
El pedido
- EAN:
- 4013614156625
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85365080
Dimensiones
- Neto Del Producto Anchura:
- 52.5mm
- Neto Del Producto De La Altura:
- 57.5mm
- Producto De La Profundidad De La Red:
- 46.5mm
- Peso Neto Del Producto:
- 0.175kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 10 pieza
- Paquete De Nivel 1 De Ancho De:
- 115 mm
- Paquete De Nivel 1 Altura:
- 54 mm
- Paquete De Nivel 1 Longitud:
- 280 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.82 kg
- Paquete de Nivel 1 EAN:
- 4013614416538
Técnica
- Número de Polos:
- 4
- Mini Contactor Tipo:
- Mini Contactor
- Tensión Nominal:
- Circuito auxiliar 12 ... 240 V DC
Circuito auxiliar 12 ... 500 V AC/DC
Circuito principal 12 ... 690 V AC/DC
Circuito principal 690 V AC
- Frecuencia nominal (f):
- Circuito De Control De 400 Hz
Circuito De Control De 50 Hz
Circuito De Control De 60 Hz
Circuito Principal 60 Hz
Circuito Principal 50 Hz
Circuito principal DC
- Nominal Soportada De Impulso De Tensión (Uimp):
- Circuito auxiliar, 6 kV
Circuito principal de 6 kV
- Tensión Nominal De Aislamiento (Uyo):
- 690 V
acc. UL/CSA 600 V
- Número de Contactos NC:
- 0
- Número de Contactos Principales NO:
- 3
- Corriente de operación nominal AC-1 (Ie):
- (220 / 240 V) 40 °C 20 A
(220 / 240 V) 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6
(690 V) 55 °C 6
- De operación nominal de Alimentación AC-3 (Pe):
- (220 / 230 / 240 V) 3 kW
(400 V) 5.5 kW
(400 V) trifásico de 5,5 kW
(440 V) 5.5 kW
(500 V) 5.5 kW
(690 V) 3 kW
- Nominal de Corta duración Corriente asignada (Icw):
- a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 96 Un
- Número de Contactos Auxiliares NC:
- 1
- Número de Contactos Auxiliares NO:
- 0
- Corriente de operación nominal AC-15 (Ie):
- (120 V) 4 A
(220 / 240 V) 4 A
(24 V) 4 A
(380 / 400 V) 3
(500 V) 2
- Corriente de operación nominal DC-13 (Ie):
- (110 V) 0,7 A
(220 / 240 V) 0.4 A
(24 V) 2,5 A
- Libre convencional Térmica del aire de Corriente (Ith):
- Circuito Principal 20
- Nominal Del Circuito De Control De Tensión (Uc):
- 42 V AC
- Bobina De Límites De Funcionamiento:
- (acc. IEC 60947-4-1) para el suministro de CA 0.85 ... 1.1 x Uc (θ ≤ 55 °C)
- Grado de Protección:
- Circuito auxiliar los Terminales IP20
Terminales del Circuito de Control IP20
Circuito principal Terminales IP20
- La Durabilidad Mecánica:
- 10000000 ciclo
- Mínima Capacidad De Conmutación:
- 17 V
5 mA
- Eléctrica Máxima Frecuencia De Conmutación:
- AC-1 300 ciclos por hora
AC-15 600 ciclos por hora
AC-3 600 ciclos por hora
DC-1 600 ciclos por hora
DC-13 600 ciclos por hora
DC-3 600 ciclos por hora
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- La Conexión De La Capacidad Del Circuito De Control:
- Flexible con el Casquillo 1/2x 1 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1/2x 1 ... 2,5 mm2
Flexible de 1/2x 1 ... 2,5 mm2
Rígido de 1/2x 1 ... 4 mm2
- Extracción De Alambre De Longitud:
- Circuito auxiliar de 9 mm
Circuito principal de 9 mm
- Par De Apriete:
- Circuito auxiliar 0.8 ... 1.1 N·m
Circuito de Control de 0.8 ... 1.1 N·m
Circuito principal 0.8 ... 1.1 N·m
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- La Pérdida De Potencia:
- en las Condiciones de Operación nominales por Polo 2 W
- Normas:
- IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +55 °C
De Almacenamiento -40 ... +80 °C
- Altitud Máxima De Funcionamiento Admisible:
- 2000 m
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 11 ms de Pulso 15g
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g / 5 ... 150 Hz
- RoHS Estado:
- Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- Circuito principal De 600 V AC
- A Plena Carga Del Motor Motor De Uso:
- (240 V de CA) monofásico 10 a
(440 ... 480 V CA) de Tres fases de Un 7.6
- Caballos de fuerza de Clasificación de UL/CSA:
- (208 V AC) trifásico de 3 Hp
(220 ... 240 V CA) monofásico De 1,5 Hp
(220 ... 240 V CA) trifásico de 3 Hp
(440 ... 480 V CA) trifásico de 5 Hp
(550 ... 600 V CA) trifásico de 5 Hp
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 16 UN
- La conexión de la Capacidad del Circuito Principal UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- La conexión de la Capacidad del Circuito Auxiliar UL/CSA:
- Cadena 1/2x 22 ... 10 AWG
- Par de apriete UL/CSA:
- Circuito auxiliar, 7 in·lb
Circuito de Control 7 in·lb
Circuito principal 7 in·lb
Certificados y Declaraciones (Número de Documento)
- BV Certificado:
- 1SAA938000-0203
- CB Certificado:
- 1SAA938000-2002
- CCC Certificado:
- 1SAA938001-3804
- cUL Certificado:
- 1SAA938003-1701
- Declaración de Conformidad - CE:
- 1SAD938510-0001
- DNV Certificado:
- 1SAA938000-0305
- EAC Certificado:
- 1SAA920000-2702
- GL Certificado:
- 1SAA938000-0403
- LR Certificado:
- 1SAA938000-0504
- RMRS Certificado:
- 1SAA938000-0703
- RoHS Información:
- 1SAA938003-4403
- Certificado UL:
- 1SAA938000-1604
Clasificaciones
- Objeto Código De Clasificación:
- Q
- eClass:
- 7.0 27371003
- ETIM 4:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 5:
- EC000066 - Imán contactor de la CA de conmutación
- UNSPSC:
- 39121529
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| B7-30-01 MINICONT. 42VCA - ABB - B7-30-01-02 - GJL1311001R0012 | 109 Kbytes |
 |
| B7-30-01-02 GJL1311001R0012 ABB B7-30-01 MINICONT. 42VCA | 78 Kbytes |
|
