Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

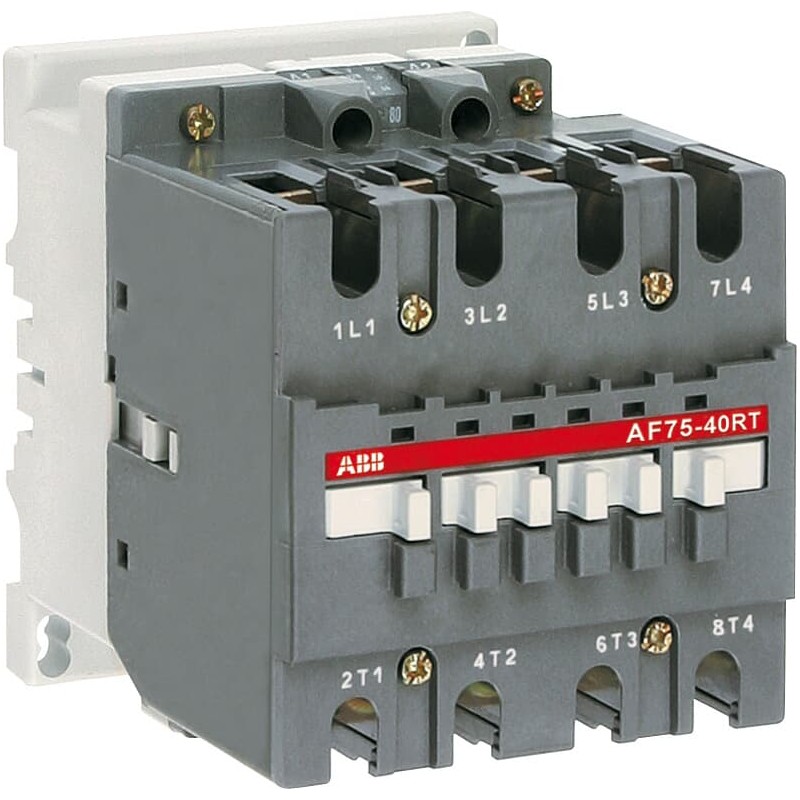

AF75-40-00RT 1SBL417210R7000 ABB AF75-40-00RT 100-250V 50Hz / 100-250V 60

0/5 - 0 Opiniones

Referencia: AF75-40-00RT

Código: 1SBL417210R7000

Fabricante: ABB

Descripción:

AF75-40-00RT 100-250V 50Hz / 100-250V 60

AF75-40-00RT 100-250V 50Hz / 100-250V 60Hz / 100-250V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407767P0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	92 mm
Largo del product	119.5 mm
Alto del producto	110 mm
Peso del product	1.42 kg
Técnica
Número de contactos principales NO	4
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	4P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 125 A
	(690 V) 55 °C 105 A
	(690 V) 70 °C 85 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 72 A
	(440 V) 55 °C 70 A
	(500 V) 55 °C 65 A
	(690 V) 55 °C 46 A
	(380 / 400 V) 55 °C 75 A
	(220 / 230 / 240 V) 55 °C 75
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(220 V) 4 polos en serie, 40 °C 120 A
	(220 V) 4 polos en serie, 55 °C 105 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(220 V) 4 polos en serie, 40 °C 120 A
	(220 V) 4 polos en serie, 55 °C 105 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 100 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(110 V) 4 polos en serie, 40 °C 120 A
	(110 V) 4 polos en serie, 55 °C 105 A
	(110 V) 4 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 75 A
	(220 V) 3 polos en serie, 55 °C 75 A
	(220 V) 3 polos en serie, 70 °C 75 A
	(220 V) 4 polos en serie, 40 °C 100 A
	(220 V) 4 polos en serie, 55 °C 100 A
	(220 V) 4 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 75 A
	(72 V) 1 polo, 55 °C 75 A
	(72 V) 1 polo, 70 °C 75 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
	(72 V) 4 polos en serie, 40 °C 120 A
	(72 V) 4 polos en serie, 55 °C 105 A
	(72 V) 4 polos en serie, 70 °C 85 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 40 kW
	(440 V) 40 kW
	(500 V) 45 kW
	(690 V) 40 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Tensión nominal del circuito de control (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Operación de CC 100 ... 250 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 7 W
	en condiciones nominales de operación AC-3 por polo 2 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Terminales de lengüeta anular
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 105 A
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP	72218f6e-9d1b-404e-9f3a-0ca2d87edf2d Bulgaria
SCIP simplificado	28d30aab-95e2-404e-aeb6-fd40f581614d Greece
	2f450c00-fc94-46df-872a-3023a3fd5b42 Croatia
	3a1f14c8-8aaf-46b2-b093-5eaca332b5ad Estonia
	5140b61c-6ae8-47c8-9194-bd015613c793 Poland
	5373759d-4c03-4010-9bd4-7f2c9247cba6 Portugal
	734050a8-030d-4172-9567-7e1353f3a4e7 Czech Republic
	87603ac5-cd65-4469-adce-b8aafc773a88 Denmark
	88882b5c-a133-445e-9f0a-4472ec1c08dd Sweden
	a67c03d6-6efb-45e1-9fb8-e2e6b867edb6 Netherlands
	af3be39d-beab-4216-8962-1e5a4661a984 Norway
	bc6e2da1-8018-4522-af4a-65a86003d59c France
	c28b5ed7-2ff9-4a4a-9280-32bc90676812 Hungary
	c4c8b152-af1a-41e5-8d99-7c0a03bdc23e Italy
	e7472412-5bf5-499b-8d36-356ebe4c8d78 Spain
	e87758ba-812b-44c9-812c-dd31e2ef7c78 Germany
	fe0878ce-e307-4253-abb9-67480fa6392c Belgium
	fe6ac9aa-aad0-4db3-8138-6523c3089acc Finland
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado GOST	GOST_POCCFRME77B07175
Certificado UL	UL-US-L312527-291-50119991-3
	UL-CA-2305459-0
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	142 mm
Embalaje Nivel 1 Largo	190 mm
Embalaje Nivel 1 Alto	136 mm
Embalaje Nivel 1 Peso	1.42 kg
Embalaje Nivel 1 EAN	3471522245502
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF75-40-00RT 100-250V 50Hz / 100-250V 60 - ABB - AF75-40-00RT - 1SBL417210R7000	88 Kbytes
AF75-40-00RT 1SBL417210R7000 ABB AF75-40-00RT 100-250V 50Hz / 100-250V 60	82 Kbytes
