Ver más grande Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

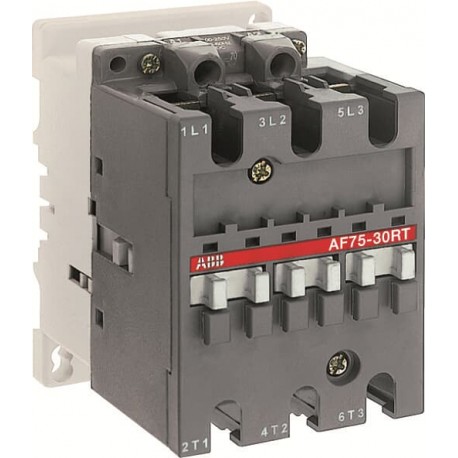

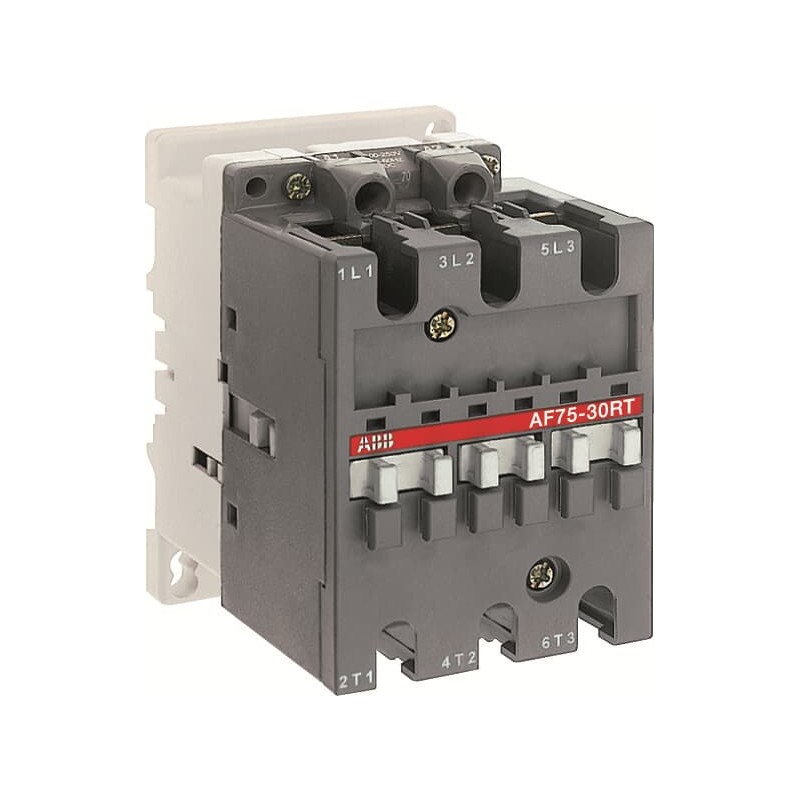

AF75-30-00RT 1SBL417010R7000 ABB AF75-30-00RT CONT. BOB.100-250V 50Hz / 1

0/5 - 0 Opiniones

Referencia: AF75-30-00RT

Código: 1SBL417010R7000

Fabricante: ABB

Descripción:

AF75-30-00RT CONT. BOB.100-250V 50Hz / 1

AF75-30-00RT 100-250V 50Hz / 100-250V 60Hz / 100-250V DC Contactor

Más detalles

Categorias:

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SNC001003C0202
Instrucciones y manuales	FPTC407767P0002
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	70 mm
Largo del product	108 mm
Alto del producto	110 mm
Peso del product	1.18 kg
Técnica
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	0
Número de contactos auxiliares NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operación	Main Circuit 690 V
Frecuencia nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 125 A
	(690 V) 55 °C 105 A
	(690 V) 70 °C 85 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 55 °C 72 A
	(440 V) 55 °C 70 A
	(500 V) 55 °C 65 A
	(690 V) 55 °C 46 A
	(380 / 400 V) 55 °C 75 A
	(220 / 230 / 240 V) 55 °C 75
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 polos en serie, 40 °C 120 A
	(110 V) 2 polos en serie, 55 °C 105 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 120 A
	(220 V) 3 polos en serie, 55 °C 105 A
	(220 V) 3 polos en serie, 70 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 105 A
	(72 V) 1 polo, 70 °C 85 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 polos en serie, 40 °C 100 A
	(110 V) 2 polos en serie, 55 °C 100 A
	(110 V) 2 polos en serie, 70 °C 85 A
	(110 V) 3 polos en serie, 40 °C 120 A
	(110 V) 3 polos en serie, 55 °C 105 A
	(110 V) 3 polos en serie, 70 °C 85 A
	(220 V) 3 polos en serie, 40 °C 75 A
	(220 V) 3 polos en serie, 55 °C 75 A
	(220 V) 3 polos en serie, 70 °C 75 A
	(72 V) 1 polo, 40 °C 75 A
	(72 V) 1 polo, 55 °C 75 A
	(72 V) 1 polo, 70 °C 75 A
	(72 V) 2 polos en serie, 40 °C 120 A
	(72 V) 2 polos en serie, 55 °C 105 A
	(72 V) 2 polos en serie, 70 °C 85 A
	(72 V) 3 polos en serie, 40 °C 120 A
	(72 V) 3 polos en serie, 55 °C 105 A
	(72 V) 3 polos en serie, 70 °C 85 A
Potencia operativa nominal AC-3 (P_e)	(415 V) 40 kW
	(440 V) 40 kW
	(500 V) 45 kW
	(690 V) 40 kW
	(380 / 400 V) 37 kW
	(220 / 230 / 240 V) 22 kW
Corriente nominal de corta duración Tensión baja (I_cw)	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
	a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máxima	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
	cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Tensión nominal del circuito de control (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Operación de CC 100 ... 250 V
Pérdida de potencia	en condiciones nominales de operación AC-1 por polo 7 W
	en condiciones nominales de operación AC-3 por polo 2 W
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP10
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Terminales de lengüeta anular
Nombre del producto	Block Contactor
Técnica UL/CSA
Tamaño NEMA	3
Corriente continua nominal NEMA	90 A
Potencia nominal NEMA	(200 V AC) Three Phase 25 Hp
	(230 V AC) Three Phase 30 Hp
	(460 V AC) Three Phase 50 Hp
	(575 V AC) Three Phase 50 Hp
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 105 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 7-1/2 hp
	(200 ... 208 V AC) Three Phase 25 hp
	(220 ... 240 V AC) Three Phase 30 hp
	(240 V AC) Single Phase 15 hp
	(440 ... 480 V AC) Three Phase 60 hp
	(550 ... 600 V AC) Three Phase 75 hp
Amperios a plena carga Uso del motor	(120 V AC) Single Phase 80 A
	(200 ... 208 V AC) Three Phase 78.2 A
	(220 ... 240 V AC) Three Phase 80 A
	(240 V AC) Single Phase 68 A
	(440 ... 480 V AC) Three Phase 77 A
	(550 ... 600 V AC) Three Phase 77 A
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Resistencia a golpes y vibraciones según la norma IEC 61373	Categoría 1, Clase B
Grado de contaminación	3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado	035bdb4d-8b72-4ef0-aefc-2a8e228ac44b Spain
	0e191348-bf1d-49f9-842d-7de3b3123747 Netherlands
	171c00fc-dec6-4af3-af37-a7da9885ae6c Germany
	45c36084-ddee-49a5-ac01-73179bcaaf03 Estonia
	493a6d00-b186-41aa-924d-6069863b06ca Hungary
	7a9dbdba-dc7a-4c8e-85d8-3f704e5a620e Greece
	856f3b5e-c6e6-43d5-8328-64aeb4060929 Czech Republic
	868bcfd3-a838-470e-9c8a-0bc869b1f2ae Portugal
	8ed3c9d4-6d81-4632-9153-844288dbdb13 Denmark
	97b4975c-c33a-4112-a5ae-2222a704d428 Croatia
	9c1f5ba5-6986-4007-b086-1d002312ecbc Belgium
	a1372af6-2060-4d52-90c7-f6bc59942737 Norway
	a1af80d7-59a2-4ea9-8d29-2a623774819e Italy
	ab848a0a-4d79-496d-a79b-68103789514e France
	ba08a556-c16b-4fb0-b3b4-bfc4751ba8a4 Poland
	cf3b7011-9cba-477e-949c-fc835a0c4407 Finland
	feb29095-302c-436c-b271-887bec298ed8 Sweden
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CCC	CCC_2018010304134049
Certificado CQC	CQC2018010304134049
	CQC2010010304402983
Declaración de conformidad - CCC	2020980304001624
	2020980304001225
Declaración de conformidad - CE	1SBD250803U1000
Declaración de conformidad - UKCA	1SBD250820U1000
Certificado GOST	GOST_POCCFRME77B07175
Certificado KC	KC_HW02032-21002B
Certificado UL	UL-US-L312527-291-50119991-3
	UL-CA-2305459-0
Información de Embalaje
Embalaje Nivel 1 Unidades	1 pieza
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.18 kg
Embalaje Nivel 1 EAN	3471522245304
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4756 >> Capacitor magnet contactor

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes
AF75-30-00RT CONT. BOB.100-250V 50Hz / 1 - ABB - AF75-30-00RT - 1SBL417010R7000	87 Kbytes
AF75-30-00RT 1SBL417010R7000 ABB AF75-30-00RT CONT. BOB.100-250V 50Hz / 1	76 Kbytes
