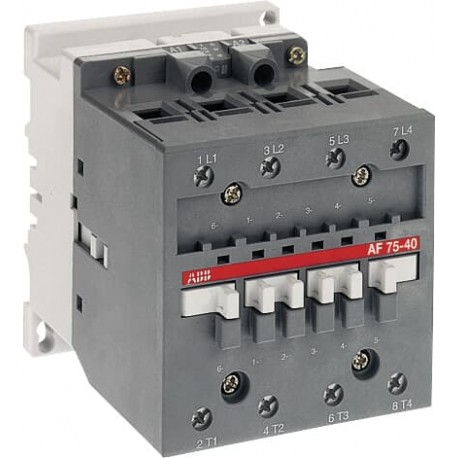

AF75-40-00 1SBL417201R7000 ABB AF75-40-00 CONT. 4P 75A BOB.100-250Va/c Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AF75-40-00 1SBL417201R7000 ABB AF75-40-00 CONT. 4P 75A BOB.100-250Va/c

AF75-40-00

1SBL417201R7000

ABB

AF75-40-00 CONT. 4P 75A BOB.100-250Va/c

AF75-40-00 100-250V 50Hz / 100-250V 60Hz / 100-250V DC Contactor

Más detalles


Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica1SNC001003C0202
Instrucciones y manualesFPTC407734P0003
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product92 mm
Largo del product119.5 mm
Alto del producto110 mm
Peso del product1.42 kg
Técnica
Número de contactos principales NO4
Número de contactos principales NC0
Número de contactos auxiliares NO0
Número de contactos auxiliares NC0
Número de polos4P
NormasIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensión nominal de operaciónMain Circuit 690 V
Frecuencia nominal (f)Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith)según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
Corriente nominal de funcionamiento AC-1 (Ie)(690 V) 40 °C 125 A
(690 V) 55 °C 105 A
(690 V) 70 °C 85 A
Corriente nominal de funcionamiento AC-3 (Ie)(415 V) 55 °C 72 A
(440 V) 55 °C 70 A
(500 V) 55 °C 65 A
(690 V) 55 °C 46 A
(380 / 400 V) 55 °C 75 A
(220 / 230 / 240 V) 55 °C 75
Corriente nominal de funcionamiento DC-1 (Ie)(110 V) 2 polos en serie, 40 °C 120 A
(110 V) 2 polos en serie, 55 °C 105 A
(110 V) 2 polos en serie, 70 °C 85 A
(110 V) 3 polos en serie, 40 °C 120 A
(110 V) 3 polos en serie, 55 °C 105 A
(110 V) 3 polos en serie, 70 °C 85 A
(110 V) 4 polos en serie, 40 °C 120 A
(110 V) 4 polos en serie, 55 °C 105 A
(110 V) 4 polos en serie, 70 °C 85 A
(220 V) 3 polos en serie, 40 °C 120 A
(220 V) 3 polos en serie, 55 °C 105 A
(220 V) 3 polos en serie, 70 °C 85 A
(220 V) 4 polos en serie, 40 °C 120 A
(220 V) 4 polos en serie, 55 °C 105 A
(220 V) 4 polos en serie, 70 °C 85 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 105 A
(72 V) 1 polo, 70 °C 85 A
(72 V) 2 polos en serie, 40 °C 120 A
(72 V) 2 polos en serie, 55 °C 105 A
(72 V) 2 polos en serie, 70 °C 85 A
(72 V) 3 polos en serie, 40 °C 120 A
(72 V) 3 polos en serie, 55 °C 105 A
(72 V) 3 polos en serie, 70 °C 85 A
(72 V) 4 polos en serie, 40 °C 120 A
(72 V) 4 polos en serie, 55 °C 105 A
(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (Ie)(110 V) 2 polos en serie, 40 °C 120 A
(110 V) 2 polos en serie, 55 °C 105 A
(110 V) 2 polos en serie, 70 °C 85 A
(110 V) 3 polos en serie, 40 °C 120 A
(110 V) 3 polos en serie, 55 °C 105 A
(110 V) 3 polos en serie, 70 °C 85 A
(110 V) 4 polos en serie, 40 °C 120 A
(110 V) 4 polos en serie, 55 °C 105 A
(110 V) 4 polos en serie, 70 °C 85 A
(220 V) 3 polos en serie, 40 °C 120 A
(220 V) 3 polos en serie, 55 °C 105 A
(220 V) 3 polos en serie, 70 °C 85 A
(220 V) 4 polos en serie, 40 °C 120 A
(220 V) 4 polos en serie, 55 °C 105 A
(220 V) 4 polos en serie, 70 °C 85 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 105 A
(72 V) 1 polo, 70 °C 85 A
(72 V) 2 polos en serie, 40 °C 120 A
(72 V) 2 polos en serie, 55 °C 105 A
(72 V) 2 polos en serie, 70 °C 85 A
(72 V) 3 polos en serie, 40 °C 120 A
(72 V) 3 polos en serie, 55 °C 105 A
(72 V) 3 polos en serie, 70 °C 85 A
(72 V) 4 polos en serie, 40 °C 120 A
(72 V) 4 polos en serie, 55 °C 105 A
(72 V) 4 polos en serie, 70 °C 85 A
Corriente nominal de funcionamiento DC-5 (Ie)(110 V) 2 polos en serie, 40 °C 100 A
(110 V) 2 polos en serie, 55 °C 100 A
(110 V) 2 polos en serie, 70 °C 85 A
(110 V) 3 polos en serie, 40 °C 120 A
(110 V) 3 polos en serie, 55 °C 105 A
(110 V) 3 polos en serie, 70 °C 85 A
(110 V) 4 polos en serie, 40 °C 120 A
(110 V) 4 polos en serie, 55 °C 105 A
(110 V) 4 polos en serie, 70 °C 85 A
(220 V) 3 polos en serie, 40 °C 75 A
(220 V) 3 polos en serie, 55 °C 75 A
(220 V) 3 polos en serie, 70 °C 75 A
(220 V) 4 polos en serie, 40 °C 100 A
(220 V) 4 polos en serie, 55 °C 100 A
(220 V) 4 polos en serie, 70 °C 85 A
(72 V) 1 polo, 40 °C 75 A
(72 V) 1 polo, 55 °C 75 A
(72 V) 1 polo, 70 °C 75 A
(72 V) 2 polos en serie, 40 °C 120 A
(72 V) 2 polos en serie, 55 °C 105 A
(72 V) 2 polos en serie, 70 °C 85 A
(72 V) 3 polos en serie, 40 °C 120 A
(72 V) 3 polos en serie, 55 °C 105 A
(72 V) 3 polos en serie, 70 °C 85 A
(72 V) 4 polos en serie, 40 °C 120 A
(72 V) 4 polos en serie, 55 °C 105 A
(72 V) 4 polos en serie, 70 °C 85 A
Potencia operativa nominal AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Dispositivos de protección contra cortocircuitosgG Type Fuses 160 A
Corriente nominal de corta duración Tensión baja (Icw)a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A
Capacidad de rotura máximacos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
Tensión nominal de aislamiento (Ui)según IEC 60947-4-1 1000 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Frecuencia máxima de conmutación eléctrica(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Frecuencia máxima de conmutación mecánica300 cycles per hour
Tensión nominal del circuito de control (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Operación de CC 100 ... 250 V
Consumo de la bobinaMantenimiento a la tensión nominal máxima del circuito de control 50 Hz 7 V·A
Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 2.8 W
Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 7 V·A
Mantenimiento a la tensión nominal máxima del circuito de control 60 Hz 2.8 W
Pull-in a la tensión nominal máxima del circuito de control 50 Hz 210 V·A
Pull-in a la tensión nominal máxima del circuito de control 60 Hz 210 V·A
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 2 W
en condiciones nominales de operación AC-1 por polo 7 W
en condiciones nominales de operación AC-3 por polo 2 W
Tiempo de funcionamientoEntre la desenergización de la bobina y el cierre del contacto NC 35 ... 115 ms
Entre la desenergización de la bobina y la abertura sin contacto 30 ... 110 ms
Entre la energización de la bobina y el cierre sin contacto 30 ... 100 ms
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principalFlexible con extremo de cable 6 ... 16 mm²
Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliarFlexible con extremo de cable 0.75 ... 2.5 mm²
Cable rígido 1 ... 4 mm²
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminalTerminales de tornillo
Nombre del productoBlock Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V
Clasificación de uso general UL/CSA(600 V AC) 105 A
Ambiente
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Altitud máxima de funcionamiento permisibleSin reducción de potencia 3000 m
Resistencia a los golpes según IEC 60068-2-27Cerrado, dirección del amortiguador: B1 10 g
Abierto, dirección del amortiguador: B1 5 g
Dirección del choque: A 20 g
Dirección del amortiguador: B2 15 g
Dirección del amortiguador: C1 20 g
Dirección del amortiguador: C2 20 g
Resistencia a golpes y vibraciones según la norma IEC 61373Categoría 1, Clase B
Grado de contaminación3
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado1bf92c96-5e8c-4d54-bc31-ddc093bbc46a Norway
345030be-ba81-48ed-a389-f6016cd8d092 Germany
35eef177-ca28-4d02-9a64-aca57cc9cd6c Estonia
39e1261e-f1fc-4f1f-a282-8039798969a3 Denmark
45d869c5-c8a6-4b6f-b3f5-8223c4ee49d7 France
51efae12-d1ac-4665-b74d-6341c77e6103 Portugal
74e9e822-2a85-4374-a49c-33eaa19b7e3e Netherlands
818d213a-a00f-4a4f-87f4-5f10cbaf8146 Hungary
8c12aae9-512d-48ca-8f7b-b9f302af5a92 Belgium
91e9726b-72ba-425e-8d2a-83cc510bb923 Poland
968c9526-cddb-4dd2-9d83-62534287375a Spain
a797042e-b274-4bc6-bcdf-be896fedd015 Croatia
bdd03b3c-7a36-4d76-ad80-361f91212ed8 Finland
d0cd803b-2898-45ec-bd8b-7ed9a381fbfd Czech Republic
dc7bdd31-2abc-4161-acb7-d0dbeace5bb4 Italy
e8e80479-8c86-431b-bec8-f29331ff3935 Sweden
ed02caad-eec3-45b8-b9f3-46fc7b68d3ff Greece
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CBCB_CN45489
Certificado CCCCCC_2018010304134049
Certificado CQCCQC2018010304134049
CQC2010010304402983
Declaración de conformidad - CCC2020980304001624
2020980304001225
Declaración de conformidad - CE1SBD250803U1000
Declaración de conformidad - UKCA1SBD250820U1000
Certificado GOSTGOST_POCCFRME77B07175
Certificado ULUL-US-L312527-1101-21215991-6
UL-CA-2139468-4
Tarjeta de listado ULUL_E312527
Información de Embalaje
Embalaje Nivel 1 Unidades1 pieza
Embalaje Nivel 1 Ancho142 mm
Embalaje Nivel 1 Largo190 mm
Embalaje Nivel 1 Alto136 mm
Embalaje Nivel 1 Peso1.42 kg
Embalaje Nivel 1 EAN3471522115300
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
Clase electrónicaV11.0 : 27371003
UNSPSC39121529
Código de categoría granular de IDEA (IGCC)4760 >> Lighting Contactors
