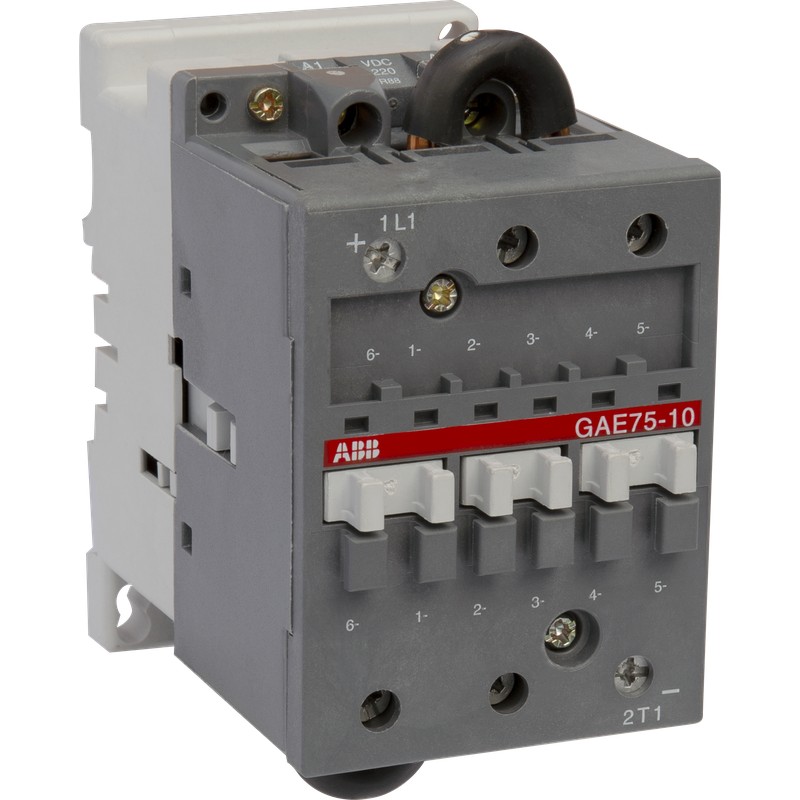

1SBL419025R8800 ABB GAE75-10-00 CONT. corte CC BOB. 220Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBL419025R8800 ABB GAE75-10-00 CONT. corte CC BOB. 220Vcc

1SBL419025R8800

ABB

GAE75-10-00 CONT. corte CC BOB. 220Vcc

GAE75-10-00 220V DC Contactor

Más detalles


Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua

Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica1SBC100122C0202_CH02
Instrucciones y manualesFPTC407691P0003
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product82 mm
Largo del product108 mm
Alto del producto132 mm
Peso del product1.26 kg
Técnica
Número de contactos principales NO1
Número de contactos principales NC0
Número de contactos auxiliares NO0
Número de contactos auxiliares NC0
Tensión nominal de operaciónMain Circuit 1000 V DC
Corriente térmica convencional de aire libre (Ith)según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
Corriente nominal de funcionamiento DC-1 (Ie)(1000 V) 1 polo, 40 °C 35 A
(1000 V) 1 polo, 55 °C 35 A
(1000 V) 1 polo, 70 °C 35 A
(110 V) 1 polo, 40 °C 120 A
(110 V) 1 polo, 55 °C 100 A
(110 V) 1 polo, 70 °C 85 A
(220 V) 1 polo, 40 °C 120 A
(220 V) 1 polo, 55 °C 100 A
(220 V) 1 polo, 70 °C 85 A
(440 V) 1 polo, 40 °C 100 A
(440 V) 1 polo, 55 °C 100 A
(440 V) 1 polo, 70 °C 85 A
(600 V) 1 polo, 40 °C 75 A
(600 V) 1 polo, 55 °C 75 A
(600 V) 1 polo, 70 °C 75 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 100 A
(72 V) 1 polo, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (Ie)(110 V) 1 polo, 40 °C 120 A
(110 V) 1 polo, 55 °C 100 A
(220 V) 1 polo, 40 °C 100 A
(220 V) 1 polo, 55 °C 100 A
(440 V) 1 polo, 40 °C 85 A
(440 V) 1 polo, 55 °C 85 A
(72 V) 1 polo, 40 °C 120 A
(72 V) 1 polo, 55 °C 100 A
Corriente nominal de funcionamiento DC-5 (Ie)(110 V) 1 polo, 40 °C 85 A
(110 V) 1 polo, 55 °C 85 A
(220 V) 1 polo, 40 °C 85 A
(220 V) 1 polo, 55 °C 85 A
(440 V) 1 polo, 40 °C 35 A
(440 V) 1 polo, 55 °C 35 A
(72 V) 1 polo, 40 °C 85 A
(72 V) 1 polo, 55 °C 85 A
Dispositivos de protección contra cortocircuitosgG Type Fuses 160 A
Tensión nominal de aislamiento (Ui)según IEC 60947-4-1 1000 V
según UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Frecuencia máxima de conmutación eléctrica300 cycles per hour
Durabilidad mecánica5 million
Frecuencia máxima de conmutación mecánica3600 cycles per hour
Tensión nominal del circuito de control (Uc)Operación de CC 220 V
Consumo de la bobinaValor medio de tenencia, desde el estado cálido 4 W
Valor medio de extracción, desde el estado frío 200 W
Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 4 W
Mantenimiento a la tensión nominal máxima del circuito de control CC 4 W
Pull-in a la tensión nominal máxima del circuito de control CC 200 V·A
Tiempo de funcionamientoEntre la desenergización de la bobina y la abertura sin contacto 5 ... 15 ms
Entre la energización de la bobina y el cierre sin contacto 30 ... 30 ms
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principalFlexible con extremo de cable 6 ... 16 mm²
Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliarFlexible con extremo de cable 0.75 ... 2.5 mm²
Cable rígido 1 ... 4 mm²
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principalesM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminalTerminales de tornillo
Nombre del productoBlock Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 1000 V DC
Clasificación de uso general UL/CSA(1000 V DC) 35 A
(440 V DC) 100 A
(600 V DC) 75 A
Ambiente
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climáticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisibleSin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado249a8171-eda0-4658-87dd-cdca79874cb4 Italy
2c9baa7f-9b2a-43eb-b4fd-5d83c723b9fc Spain
34b41f48-1a6a-4936-9a53-5298d7a85028 Portugal
492ae058-3d52-4798-9e78-df906bdc2fdc Poland
5e80f3c8-307e-4bb5-840f-2baea68a552f Germany
65c2b316-ccf1-426f-a789-72e707f92e90 Estonia
685166ba-8a11-40c3-9a33-a2fdb201478c Hungary
6cacbfed-3d60-4ba2-931f-9e630fd22f0d Finland
82ef78ca-52cd-44f0-a3b7-fd273901ce18 Denmark
86813022-acc3-4b9d-b2a3-222784426d46 Belgium
8a00c7a5-2dc7-47c6-aace-f15730d42ff7 Netherlands
9216e505-931f-4ebf-a904-2afddb71587a Czech Republic
927316b5-36d3-4238-98f2-78ad92c25fd6 Greece
b0055526-8f03-497f-9962-42063e8ec6f1 Norway
e29aa5ea-71c7-4569-bbd7-acf941ee6bab France
e6a80ad2-015f-4fd4-926a-86cdb6cb170c Sweden
ebe06ef7-4d2e-49b3-828e-20ad36900b2e Croatia
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CBCB_CN45325
Certificado CCCCCC_2018010304129268
Certificado CQCCQC2018010304129268
Certificado CSACSA_1033838_LR056745
Declaración de conformidad - CCC2020980304001625
Declaración de conformidad - CE1SBD250807U1000
Declaración de conformidad - UKCA1SBD250824U1000
Certificado EACEAC_RU C-FR ME77 B03599
Tarjeta de listado ULUL_E319322
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho140 mm
Embalaje Nivel 1 Largo146 mm
Embalaje Nivel 1 Alto96 mm
Embalaje Nivel 1 Peso1.26 kg
Embalaje Nivel 1 EAN3471522112880
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 7EC002552 - Power contactor, DC switching
ETIM 8EC002552 - Power contactor, DC switching
ETIM 9EC002552 - Power contactor, DC switching
Clase electrónicaV11.0 : 27371018
UNSPSC39121529
