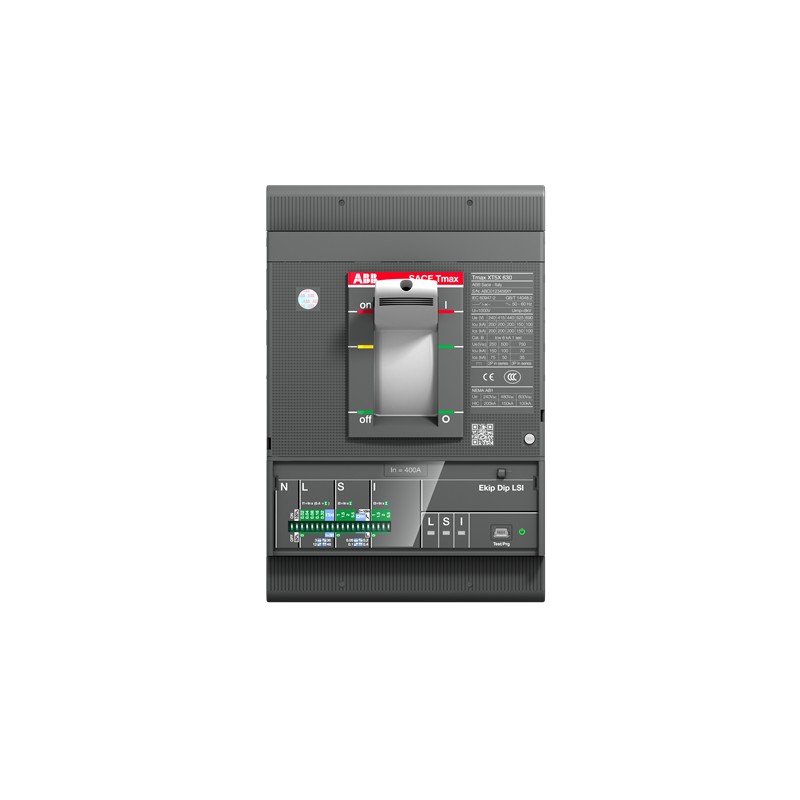

1SDA100368R1 ABB XT5N 400 Ekip M Dip I In 400A 3p F F
1SDA100368R1
ABB
XT5N 400 Ekip M Dip I In=400A 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2354 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | ecfcd65d-25e3-47da-bb12-a22fb60bf7cf China |
| SCIP simplificado | c1a2e73d-3d27-4e17-8457-4c2ddc712532 Germany |
| 2c147415-0877-4aa4-92d0-fb147d42f992 France | |
| c097ec8c-2d20-4d44-af76-fdc78e448c7a Portugal | |
| d923fce6-8973-4e59-bf0c-2a212a060a76 Sweden | |
| 65377f29-cbcb-4188-80d6-e3f493b562d2 Poland | |
| 782a181d-3bc6-48d9-b943-8694faa5552e Bulgaria | |
| 431ab4ca-fe10-4f53-a0bf-025c618b562c Finland | |
| 0651b992-27fb-4c44-bee3-8bb016e0a73a Poland | |
| 8d9c7593-e454-42fe-83d0-b9a8e7a31710 Sweden | |
| e47c6484-09c8-4d2f-8849-f3580fcd52aa Norway | |
| 4a59439e-60f7-42e1-991d-8f4c6c4d5076 Croatia | |
| 59b5efa5-4e57-43cc-9c0c-b26e8deba0fd Czech Republic | |
| 6e5cd093-ecb4-4d8c-bd18-e9054d408ef2 Germany | |
| 7523cb6d-4ae7-4570-a0f1-c37d48e25261 Denmark | |
| 9f27bf7d-ffb9-4f97-ad2d-13db274b8fbe France | |
| 9d068b38-b2fb-486d-8580-89c353f1802d Germany | |
| 25d58674-b03e-4cbd-b873-b1eba9a5ecf0 Netherlands | |
| 6e042a5e-1a5c-43e4-a91c-194e1c77977e Poland | |
| fed78690-c29f-499c-99cc-1fd0486d4fa1 Hungary | |
| 475e2b46-765b-4b63-b36c-896ba5f7a1aa Belgium | |
| 0967847f-4e07-408e-ab5e-7d5eda5b2fe5 Greece | |
| e949c02b-ec0b-493f-b99a-2cd0c44c234c Germany | |
| eb11e87f-1b8a-463f-b819-ebcbcf5e77e3 Estonia | |
| 9de9bc9b-bda1-4d32-ac6d-1caee7f2a962 Spain | |
| 33420c4a-6b84-4b03-8554-f6741be8f41e Hungary | |
| d77ca3c0-8077-4abe-9fda-cd353f65c493 Germany | |
| 13b7c241-3fa5-42ff-b619-01d18de5080b Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5NE340AKFF000XXX |
| Número E (Noruega) | 4380259 |
| EAN | 8056221004459 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.82 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.308 kg |
| Embalaje Nivel 1 EAN | 8056221004459 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Protección del motor |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | 19 W |
| Corriente nominal (In) | 400 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | Ekip M Dip I |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Tensión nominal (EF003977) | 690 V |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 240.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 400 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
