Ver más grande

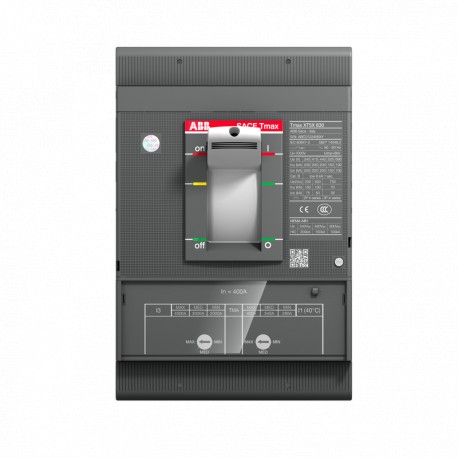

1SDA100344R1 ABB XT5N 400 TMA 320-3200 3p F F
1SDA100344R1
ABB
XT5N 400 TMA 320-3200 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | f0e7ad29-136d-4bd7-b18e-91d1416edbfd Italy |
| SCIP simplificado | 8555d156-8857-4884-9e21-ab304652f1cb Norway |
| 2f2ab2c8-6228-47dd-92ce-24bf997ac2f4 Poland | |
| 4bfc5380-9d17-454e-856e-d16d73a70653 Germany | |
| 9086c312-e77d-4ea1-9f17-6d502b9855a7 France | |
| 7e239aac-60fa-4279-aa08-f9b5d9431dca Poland | |
| ecdcee1e-3d9d-4c46-b590-ad304cb2194a Spain | |
| 8034f7be-163c-4dbc-8801-555398f3a448 Germany | |
| 709a5cdb-5fb2-4574-ac42-4fb698fdda29 Hungary | |
| cc916cf6-e7f9-4e4f-8cc7-9be90c708c83 Belgium | |
| 3b7d0c22-f8ca-4130-a705-c9eab41965e0 Netherlands | |
| 9a94e3d2-050a-4006-b9cc-f9273b3e5a46 Czech Republic | |
| af4d4c55-5f56-4b4e-975d-4987b762ad8a Greece | |
| 44d88171-5118-42ae-a976-69a6d5f86b3a Croatia | |
| 187aa3d0-a5be-47c1-befc-8b67f7fe65a4 Portugal | |
| 742045f3-a872-43d8-b6a7-089f6aae4149 Germany | |
| 6c1f05bf-c9d9-4926-b883-e28a55039fdc Bulgaria | |
| e4d16aea-22a5-460e-91c5-08133e208223 Poland | |
| ae326c03-068f-4417-8875-3b7813122013 France | |
| 59bff4da-1985-4ccc-b353-4136962c4bf6 Sweden | |
| 22d5d8cf-7517-4494-9dd6-1908f109ebce Germany | |
| 19252450-f226-4482-ab1e-ada60ab83e8a Belgium | |
| ce5b8f99-fdf2-4af5-a5e0-2353f98b2ef0 Finland | |
| 0ff5c52f-5316-4aa6-826f-6f38abfeb987 Denmark | |
| a5acc881-e6bb-435b-86b9-92aeacd82e92 Germany | |
| f5012da2-d569-4b13-b2db-140eba347d5d Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5NE332ABFF000XXX |
| Número E (Finlandia) | 3641301 |
| Número E (Noruega) | 4380243 |
| EAN | 8056221004213 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221004213 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Distribución de energía |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Pérdida de potencia | 16.9 W |
| Corriente nominal (In) | 320 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 1600…3200 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poles in Series 25 kA | |
| (500 V DC) 2 Poles in Series 25 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | TMA |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 224…320 A |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 320 A |
| Tensión nominal (EF003977) | 690 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 128.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 1600 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
