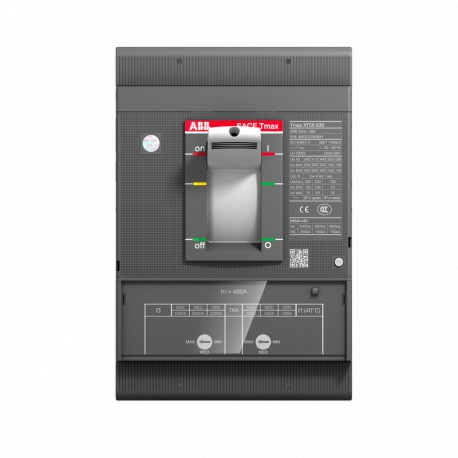

1SDA100344R1 ABB XT5N 400 TMA 320-3200 3p F F
Riferimento: 1SDA100344R1
Produttore: ABB
Descrizione:
XT5N 400 TMA 320-3200 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | f0e7ad29-136d-4bd7-b18e-91d1416edbfd Italia (IT) |
| SCIP semplificato | 8555d156-8857-4884-9e21-ab304652f1cb Norvegia (NO) |
| 2f2ab2c8-6228-47dd-92ce-24bf997ac2f4 Polania (PL) | |
| 4bfc5380-9d17-454e-856e-d16d73a70653 Germania (DE) | |
| 9086c312-e77d-4ea1-9f17-6d502b9855a7 Francia (FR) | |
| 7e239aac-60fa-4279-aa08-f9b5d9431dca Polania (PL) | |
| ecdcee1e-3d9d-4c46-b590-ad304cb2194a Spagna (ES) | |
| 8034f7be-163c-4dbc-8801-555398f3a448 Germania (DE) | |
| 709a5cdb-5fb2-4574-ac42-4fb698fdda29 Ungheria (HU) | |
| cc916cf6-e7f9-4e4f-8cc7-9be90c708c83 Belgio (BE) | |
| 3b7d0c22-f8ca-4130-a705-c9eab41965e0 Paesi Bassi (Olanda) (NL) | |
| 9a94e3d2-050a-4006-b9cc-f9273b3e5a46 Repubblica Ceca (CZ) | |
| af4d4c55-5f56-4b4e-975d-4987b762ad8a Grecia (GR) | |
| 44d88171-5118-42ae-a976-69a6d5f86b3a Croazia (HR) | |
| 187aa3d0-a5be-47c1-befc-8b67f7fe65a4 Portogallo (PT) | |
| 742045f3-a872-43d8-b6a7-089f6aae4149 Germania (DE) | |
| 6c1f05bf-c9d9-4926-b883-e28a55039fdc Bulgaria (BG) | |
| e4d16aea-22a5-460e-91c5-08133e208223 Polania (PL) | |
| ae326c03-068f-4417-8875-3b7813122013 Francia (FR) | |
| 59bff4da-1985-4ccc-b353-4136962c4bf6 Svezia (SE) | |
| 22d5d8cf-7517-4494-9dd6-1908f109ebce Germania (DE) | |
| 19252450-f226-4482-ab1e-ada60ab83e8a Belgio (BE) | |
| ce5b8f99-fdf2-4af5-a5e0-2353f98b2ef0 Finlandia (FI) | |
| 0ff5c52f-5316-4aa6-826f-6f38abfeb987 Danimarca (DK) | |
| a5acc881-e6bb-435b-86b9-92aeacd82e92 Germania (DE) | |
| f5012da2-d569-4b13-b2db-140eba347d5d Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5NE332ABFF000XXX |
| E-Number (Finland) | 3641301 |
| E-Number (Norway) | 4380243 |
| EAN | 8056221004213 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221004213 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 16.9 W |
| Corrente nominale (In) | 320 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 1600…3200 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 2 Poli in Serie 25 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 2 Poli in Serie 25 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 224…320 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100344R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica320 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica128.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1600 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
