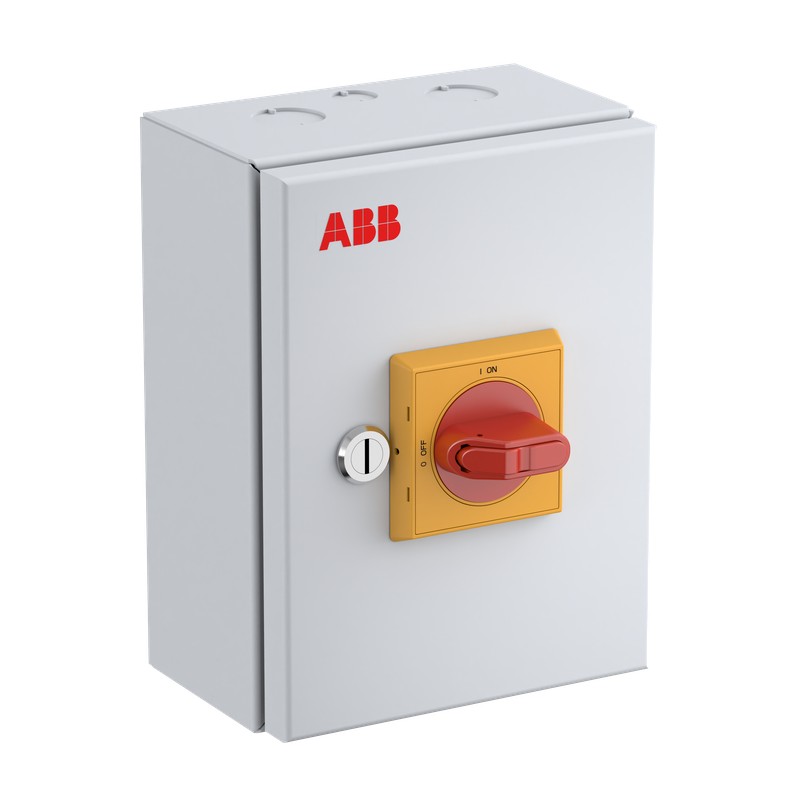

1SCA022613R2860 ABB Int. Seccionador en caja OTR16A3M
1SCA022613R2860
ABB
Int. Seccionador en caja OTR16A3M
OTR16A3M Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363030 |
| País de origen | Bulgaria (BG) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340006M0013 |
| Dibujos mecánicos | OTRK201510S25.stp |
| Dimensiones | |
| Ancho del product | 150 mm |
| Alto del producto | 200 mm |
| Largo del product | 100 mm |
| Peso del product | 1.6 kg |
| Technical | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 16 A |
| (500 V) 16 A | |
| (690 V) 10 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 7.5 kW |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| Corriente térmica convencional (Ithe) | Fully Enclosed 40 A |
| Tensión nominal de aislamiento (Ui) | acc. to IEC/EN 60664-1 750 V |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 0.705 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 0.5 kA |
| Pérdida de potencia | at Rated Operating Conditions per Pole 1.6 W |
| Grado de contaminación | 3 |
| Color del asa | Red / Yellow |
| Tipo de asa | Selector handle |
| Posición de los terminales de línea | Top In - Bottom Out |
| Normas | IEC 60947-1, -3 |
| Funciones especiales | EMC |
| Número de polos | 3 |
| Tipo neutro | No neutral terminal |
| Capacidad de conexión del circuito principal | Screw Clamp 0.75 ... 10 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 25 mm² | |
| Sección del cable | 0.75 ... 10 mm² |
| Longitud de pelado del cable | 10 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Posición de entrada de cables | Top and/or Bottom |
| Salidas de cable por lado | 2xø25.5+ø16.5 / 2xø25.5+ø16.5 |
| Grado de protección | acc. to IEC 60529 IP65 |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Material del módulo | Stainless steel |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Posición de los terminales PE | Top In - Bottom Out |
| Par de apriete | Main Circuit 0.8 N·m |
| Technical UL/CSA | |
| Longitud de pelado del cable | 10 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 0.8 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340006D2704 |
| Declaración REACH | 1SCC340076D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 162 mm |
| Embalaje Nivel 1 Largo | 213 mm |
| Embalaje Nivel 1 Alto | 148 mm |
| Embalaje Nivel 1 Peso | 1.7 kg |
| Embalaje Nivel 1 EAN | 6417019199726 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 750 V |
| Tensión nominal de funcionamiento (EF001435) | 750 V |
| Intensidad nominal permanente Iu (EF001389) | 40 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 16 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 0.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 7.5 kW |
| Poder de corte a 400 V (EF009166) | 7.5 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
