ABBCommutateurs manuels1SCA022613R2860 ABB Sectionneur int. en boîte OTR16A3M

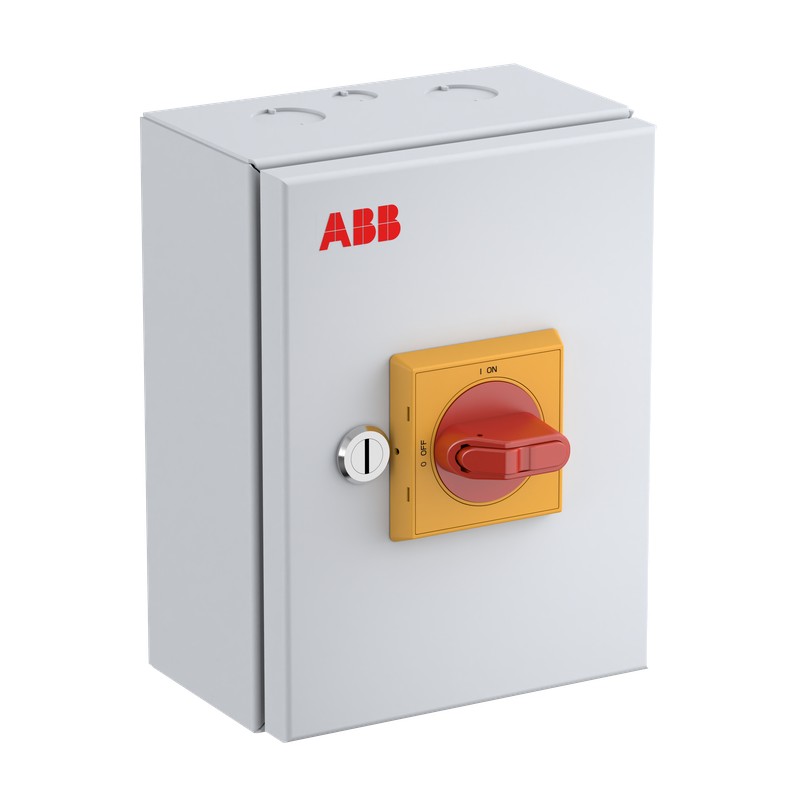

ABB 1SCA022613R2860 1SCA022613R2860 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022613R2860 ABB Sectionneur int. en boîte OTR16A3M

Référence: 1SCA022613R2860

Fabricant: ABB

Description:

Sectionneur int. en boîte OTR16A3M
OTR16A3M Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 603,23 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Valeur Circulaire
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informations RoHS1SCC340075D0201
Toxic Substances Control Act - TSCA1SCC340095D0201
Commande
Quantité minimum1 pièce
Code douanier85363030
Pays d'origineBulgaria (BG)
Downloads Préférés
Fiche produit, informations techniques1SCC340015C0201
Instructions et manuels1SCC340006M0013
Mechanical DrawingsOTRK201510S25.stp
Dimensions
Produit Largeur Net150 mm
Produit Hauteur Net200 mm
Produit Longueur Net100 mm
Poids net1.6 kg
Technique
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 32 A
(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Conventional Thermal Current (Ithe)Fully Enclosed 40 A
Tension assignée d’isolement (Ui)acc. to IEC/EN 60664-1 750 V
TensionCircuit principal 750 V
Rated Short-Circuit Making Capacity (Icm)(690 V AC) 0.705 kA
Courant assigné de courte durée admissible (Icw)for 1 s 0.5 kA
Power Lossat Rated Operating Conditions per Pole 1.6 W
Degré de pollution3
Handle ColorRed / Yellow
Handle TypeSelector handle
Position of Line TerminalsTop In - Bottom Out
Normes et standardsIEC 60947-1, -3
Fonctions spécialesEMC
Nombre de pôles3
Neutral TypeNo neutral terminal
Connecting Capacity Main CircuitScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 2pc,1.5 ... 25 mm²
Section de câble0.75 ... 10 mm²
Wire Stripping Length10 mm
Recommended Screw DriverCircuit principal Pozidriv 2
Cable Entry PositionTop and/or Bottom
Cable Outlets Per Side2xø25.5+ø16.5 / 2xø25.5+ø16.5
Indice de protectionacc. to IEC 60529 IP65
Résistance aux chocsHousing IK09
Matériau du boîtierStainless steel
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts1 NO, 0 NC
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO1
Position of PE TerminalsTop In - Bottom Out
Couple de serrageMain Circuit 0.8 N·m
Technique UL/CSA
Wire Stripping Length10 mm
Recommended Screw DriverCircuit principal Pozidriv 2
Couple de serrageMain Circuit 0.8 N·m
Environnement
Statut RoHSFollowing EU Directive 2011/65/EU
Toxic Substances Control Act - TSCA1SCC340095D0201
Certificats et Déclarations (Numéro de document)
Déclaration de Conformité - CE1SCC340006D2704
REACH Declaration1SCC340076D0201
Emballage
Emballage Niveau 1 Unitésbox 1 pièce
Emballage Niveau 1 Largeur162 mm
Emballage Niveau 1 Longueur213 mm
Emballage Niveau 1 Hauteur148 mm
Emballage Niveau 1 Poids1.7 kg
Emballage Niveau 1 EAN6417019199726
Classifications
Code de classification d'objetQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022613R2860 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique750 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique40 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique16 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique0.5 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique7.5 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique7.5 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
