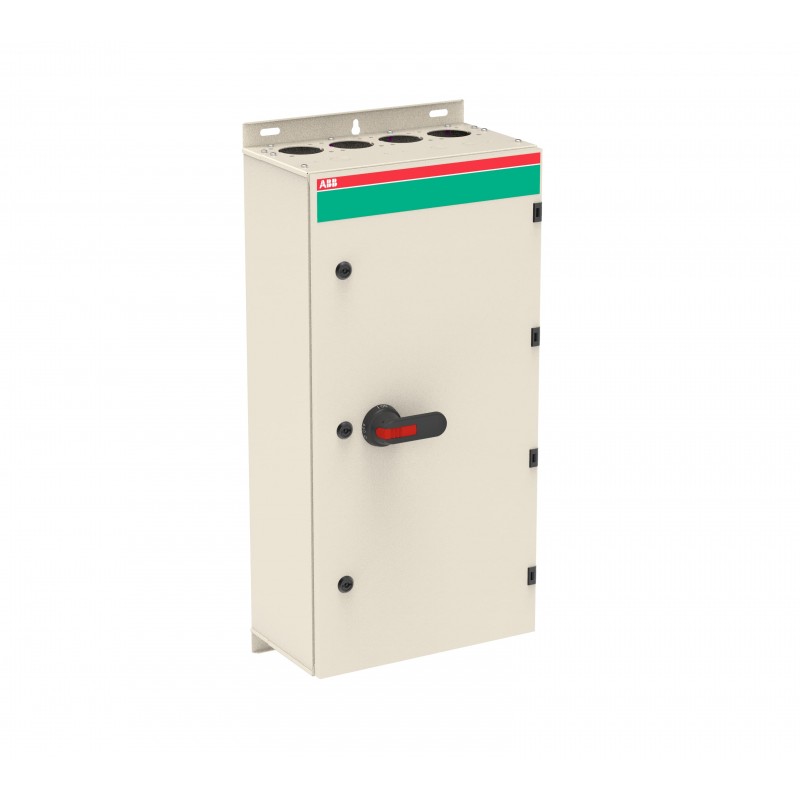

1SCA022340R1910 ABB Int. Seccionador en caja OT400DLRR3TZ
1SCA022340R1910
ABB
Int. Seccionador en caja OT400DLRR3TZ
OT400DLRR3TZ Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | f7bb3458-100f-4bd1-96c8-2821ec67675e Finland |
| SCIP simplificado | f9216514-6f9e-4057-847b-64f11760a6ef Germany |
| f5d017eb-dfa3-429e-b399-5b0bb1f723d4 Denmark | |
| 91855d18-3d4e-4c63-9899-461428f0eeea Germany | |
| abe0b548-109d-4b07-9683-46700c1f8c2a Germany | |
| 73c66c01-1ca6-4ae0-b3b4-148fff812cd8 Estonia | |
| 9f7c69f1-48ab-4518-9e79-f2590d3b6f74 Hungary | |
| fd5342fc-e8f1-4764-a631-4dede29d91c8 Croatia | |
| b6c41807-983f-4dc2-90e4-7d4a8e38c0ac Poland | |
| 64ba16e7-5c86-4d9b-9f1e-4562e21e0a50 Czech Republic | |
| 9a979c9e-4706-46fe-9b5c-28fd32b126b7 Greece | |
| f2ff22f9-f2de-4e0d-a580-e32b5a70ca61 Poland | |
| 5ceb459a-8d38-4f69-8968-0671784def55 Netherlands | |
| 102c08b5-622f-4f46-a90b-0bdec25c8f2f France | |
| cfc4ba3d-bc2b-42fb-a783-5bcef37f863f Hungary | |
| 1c97df44-164c-46de-8853-5842d59f181c Portugal | |
| 0c3332d0-f31a-4ca6-9ac8-a29bb9320917 Spain | |
| 72363793-d2a5-4540-8c2b-eb814156e73f Germany | |
| 8e0975b3-7cf8-4444-9494-666db8b271de Sweden | |
| 6cdb8b7c-693c-4537-9073-da01d600a509 Germany | |
| dec3fb57-488d-41a4-ae96-efdd7bb613c9 Norway | |
| 42479820-a9d9-421c-abea-a8339df9fe7a Italy | |
| 38604202-115e-4cad-9f52-edecbbfbab65 Belgium | |
| 0bbf21ed-d4d8-4765-9cc1-5eb95c16cf6e Poland | |
| b3fd0df3-6c49-4c2e-8774-fdde6bd7631b Bulgaria | |
| 83b82e3b-4e6c-41a0-a837-41312807c611 Sweden | |
| 50fe86bc-f7b0-4db9-98f5-f72c522e1ea4 Belgium | |
| 1914f7bf-c45d-4ad1-9f9a-7bff51bc8b89 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340016M0005 |
| Dibujos mecánicos | OTKM804023P4R.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 400 mm |
| Alto del producto | 800 mm |
| Largo del product | 230 mm |
| Peso del product | 25.55 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 910 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 27.7 kg |
| Embalaje Nivel 1 EAN | 6417019116402 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Color | RAL7032 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 10 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 10 W |
| Corriente nominal de cortocircuito condicional (Inc) | 61.5 kA |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 65 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 15 kA |
| Destornillador recomendado | Main Circuit M10 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 44 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M10 |
| Par de apriete | Main Circuit 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3642709 |
| Número E (Noruega) | 1429132 |
| Número E (Suecia) | 3140632 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 400 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 15 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 220 kW |
| Poder de corte a 400 V (EF009166) | 220 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
