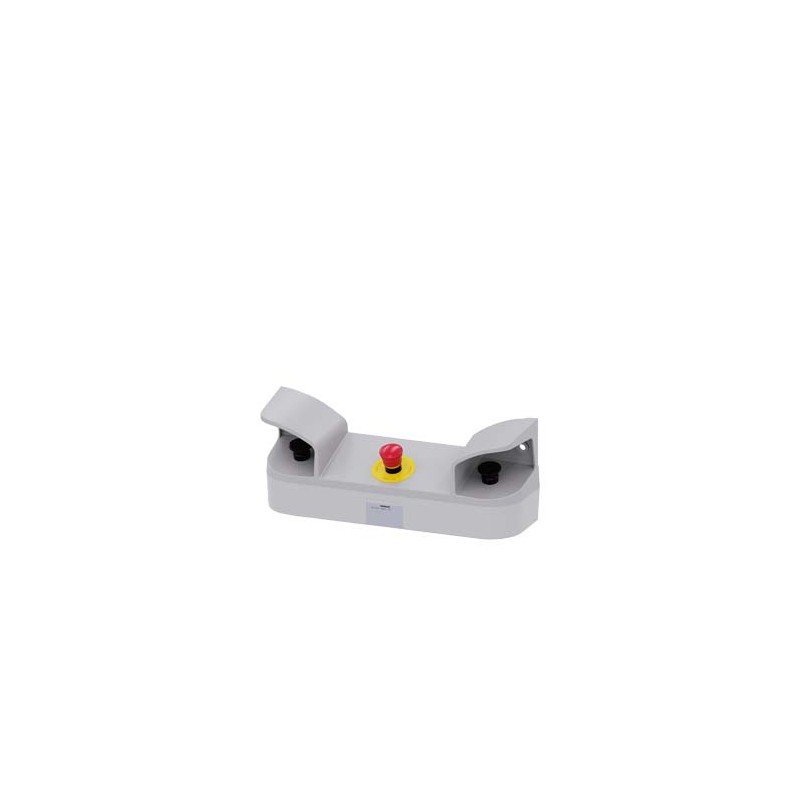

3SU1803-3NB00-1AE1 SIEMENS Two-hand operation console for command devices, 22 mm, round, Enclosure material ..
3SU1803-3NB00-1AE1
SIEMENS
two-hand operation console for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 3 holes for command points, 8 additional preset breaking points for 22 mm command devices, 2 mushroom pushbuttons black 40 mm, 2x1NO+1NC, screw terminal, 1 EMERGENCY STOP red, 40 mm, 2 NC, screw terminal, front mounting, with cable cut-outs for metric screw connections
CONTROL AND CONTACTORS > Commanding and signaling devices
* Brand new product in its original packaging covered by the warranties and certifications provided by SIEMENS
Related products
▲Best sellers
▲More info
▲Technical data
| two-hand operation console for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 3 holes for command points, 8 additional preset breaking points for 22 mm command devices, 2 mushroom pushbuttons black 40 mm, 2x1NO+1NC, screw terminal, 1 EMERGENCY STOP red, 40 mm, 2 NC, screw terminal, front mounting, with cable cut-outs for metric screw connections | ||||||||||||||||||||||||||||||||||||||
| product brand name | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| product designation | Two-hand operation console | |||||||||||||||||||||||||||||||||||||
| product type designation | 3SU1 | |||||||||||||||||||||||||||||||||||||
| manufacturer's article number | ||||||||||||||||||||||||||||||||||||||
| ● of supplied contact module | R2 = 3SU1400-1AA10-1BA0 / L2 = 3SU1400-1AA10-1BA0 / M1 = 3SU1400-1AA10-1CA0 / R1 = 3SU1400-1AA10-1CA0 / L1 = 3SU1400-1AA10-1CA0 / M2 = 3SU1400-1AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point A 1 | 3SU1400-1AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point A 3 | 3SU1400-1AA10-1BA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point B 1 | 3SU1400-1AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point B 3 | 3SU1400-1AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point C 1 | 3SU1400-1AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point C 3 | 3SU1400-1AA10-1BA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied holder at the command point A | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied holder at the command point B | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied holder at the command point C | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied actuator at the command point A | 3SU1000-1BD10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied actuator at the command point B | 3SU1000-1HB20-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied actuator at the command point C | 3SU1000-1BD10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied empty enclosure | 3SU1803-3AA00-0AA1 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied accessories at the command point B | 3SU1900-0BB31-0AT0 | |||||||||||||||||||||||||||||||||||||
| Enclosure | ||||||||||||||||||||||||||||||||||||||
| design of the housing | Two-hand operating console with standard components | |||||||||||||||||||||||||||||||||||||
| material of the enclosure | plastic | |||||||||||||||||||||||||||||||||||||
| number of command points | 3 | |||||||||||||||||||||||||||||||||||||
| color of the enclosure top part | grey | |||||||||||||||||||||||||||||||||||||
| delivery state | ||||||||||||||||||||||||||||||||||||||
| ● as a kit | No | |||||||||||||||||||||||||||||||||||||
| ● pre-wired on strip terminal | No | |||||||||||||||||||||||||||||||||||||
| fastening method of the enclosure | Horizontal | |||||||||||||||||||||||||||||||||||||
| Actuator | ||||||||||||||||||||||||||||||||||||||
| design of the actuating element | A = mushroom pushbutton / B = EMERGENCY STOP mushroom pushbutton / C = mushroom pushbutton | |||||||||||||||||||||||||||||||||||||
| principle of operation of the actuating element | A = momentary contact / B = latching / C = momentary contact | |||||||||||||||||||||||||||||||||||||
| product feature | ||||||||||||||||||||||||||||||||||||||
| ● lockout | No | |||||||||||||||||||||||||||||||||||||
| ● staggered switching | No | |||||||||||||||||||||||||||||||||||||
| color of the actuating element | A = black / B = red / C = black | |||||||||||||||||||||||||||||||||||||
| material of the actuating element | plastic | |||||||||||||||||||||||||||||||||||||
| shape of the actuating element | round | |||||||||||||||||||||||||||||||||||||
| number of contact modules | 6 | |||||||||||||||||||||||||||||||||||||
| type of unlocking device | A = none / B = rotate to unlock / C = none | |||||||||||||||||||||||||||||||||||||
| Front ring | ||||||||||||||||||||||||||||||||||||||
| product component front ring | Yes | |||||||||||||||||||||||||||||||||||||
| material of the front ring | plastic | |||||||||||||||||||||||||||||||||||||
| color of the front ring | black | |||||||||||||||||||||||||||||||||||||
| Holder | ||||||||||||||||||||||||||||||||||||||
| material of the holder | Plastic | |||||||||||||||||||||||||||||||||||||
| General technical data | ||||||||||||||||||||||||||||||||||||||
| product function | ||||||||||||||||||||||||||||||||||||||
| ● positive opening | Yes | |||||||||||||||||||||||||||||||||||||
| ● EMERGENCY OFF function | Yes | |||||||||||||||||||||||||||||||||||||
| ● EMERGENCY STOP function | Yes | |||||||||||||||||||||||||||||||||||||
| product component stand/pedestal | No | |||||||||||||||||||||||||||||||||||||
| protection class IP | IP66 | |||||||||||||||||||||||||||||||||||||
| degree of protection NEMA rating | 1, 4X, 12K, indoor use only, 13 | |||||||||||||||||||||||||||||||||||||
| shock resistance according to IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms | |||||||||||||||||||||||||||||||||||||
| vibration resistance according to IEC 60068-2-6 | 10 ... 500 Hz: 5g | |||||||||||||||||||||||||||||||||||||
| reference code according to IEC 81346-2 | S | |||||||||||||||||||||||||||||||||||||
| continuous current of the C characteristic MCB | 10 A; for a short-circuit current smaller than 400 A | |||||||||||||||||||||||||||||||||||||
| continuous current of the quick DIAZED fuse link | 10 A | |||||||||||||||||||||||||||||||||||||
| continuous current of the DIAZED fuse link gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Substance Prohibitance (Date) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| Auxiliary circuit | ||||||||||||||||||||||||||||||||||||||
| design of the contact of auxiliary contacts | Silver alloy | |||||||||||||||||||||||||||||||||||||
| number of NC contacts for auxiliary contacts | 4 | |||||||||||||||||||||||||||||||||||||
| number of NO contacts for auxiliary contacts | 2 | |||||||||||||||||||||||||||||||||||||
| Connections/ Terminals | ||||||||||||||||||||||||||||||||||||||
| type of electrical connection on enclosure | Cable routing at the rear 2 x M25 | |||||||||||||||||||||||||||||||||||||
| Safety related data | ||||||||||||||||||||||||||||||||||||||
| B10 value with high demand rate according to SN 31920 | 100 000 | |||||||||||||||||||||||||||||||||||||
| proportion of dangerous failures | ||||||||||||||||||||||||||||||||||||||
| ● with low demand rate according to SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| ● with high demand rate according to SN 31920 | 20 % | |||||||||||||||||||||||||||||||||||||
| failure rate [FIT] with low demand rate according to SN 31920 | 100 FIT | |||||||||||||||||||||||||||||||||||||
| Ambient conditions | ||||||||||||||||||||||||||||||||||||||
| ambient temperature | ||||||||||||||||||||||||||||||||||||||
| ● during operation | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● during storage | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| environmental category during operation according to IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) | |||||||||||||||||||||||||||||||||||||
| Installation/ mounting/ dimensions | ||||||||||||||||||||||||||||||||||||||
| fastening method of modules and accessories | Front plate mounting | |||||||||||||||||||||||||||||||||||||
| height | 185.3 mm | |||||||||||||||||||||||||||||||||||||
| width | 469.2 mm | |||||||||||||||||||||||||||||||||||||
| depth | 137.4 mm | |||||||||||||||||||||||||||||||||||||
| Accessories | ||||||||||||||||||||||||||||||||||||||
| number of backing plates | 1 | |||||||||||||||||||||||||||||||||||||
| marking of backing plate | EMERGENCY-STOP | |||||||||||||||||||||||||||||||||||||
| color of backing plate | Yellow | |||||||||||||||||||||||||||||||||||||
| Certificates/ approvals | ||||||||||||||||||||||||||||||||||||||
Downloads and manuals | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Further information | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogs, Brochures,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (Online ordering system) | ||||||||||||||||||||||||||||||||||||||
Cax online generator | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuals, Certificates, Characteristics, FAQs,...) | ||||||||||||||||||||||||||||||||||||||
Image database (product images, 2D dimension drawings, 3D models, device circuit diagrams, EPLAN macros, ...) | ||||||||||||||||||||||||||||||||||||||
| last modified: | 1/26/2022 | |||||||||||||||||||||||||||||||||||||
| Date 5/3/2022 | Subject to change without notice © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Additional data
| Product | |||||||||||||||||||||||||||||||||||||
| Article Number (Market Facing Number) | 3SU1803-3NB00-1AE1 | ||||||||||||||||||||||||||||||||||||
| Product Description | two-hand operation console for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 3 holes for command points, 8 additional preset breaking points for 22 mm command devices, 2 mushroom pushbuttons black 40 mm, 2x1NO+1NC, screw terminal, 1 EMERGENCY STOP red, 40 mm, 2 NC, screw terminal, front mounting, with cable cut-outs for metric screw connections | ||||||||||||||||||||||||||||||||||||
| Product family | Two-hand operation consoles | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Price data | |||||||||||||||||||||||||||||||||||||
| Region Specific PriceGroup / Headquarter Price Group | 41J / 41J | ||||||||||||||||||||||||||||||||||||
| Surcharge for Raw Materials | None | ||||||||||||||||||||||||||||||||||||
| Metal Factor | None | ||||||||||||||||||||||||||||||||||||
| Delivery information | |||||||||||||||||||||||||||||||||||||
| Export Control Regulations | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Standard lead time ex-works | 55 Day/Days | ||||||||||||||||||||||||||||||||||||
| Net Weight (kg) | 2,420 Kg | ||||||||||||||||||||||||||||||||||||
| Packaging Dimension | 188,00 x 816,00 x 227,00 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | ||||||||||||||||||||||||||||||||||||
| Quantity Unit | 1 Piece | ||||||||||||||||||||||||||||||||||||
| Packaging Quantity | 1 | ||||||||||||||||||||||||||||||||||||
| Additional Product Information | |||||||||||||||||||||||||||||||||||||
| EAN | 4011209953789 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766075223 | ||||||||||||||||||||||||||||||||||||
| Commodity Code | 85365080 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
| Product Group | 5454 | ||||||||||||||||||||||||||||||||||||
| Group Code | R711 | ||||||||||||||||||||||||||||||||||||
| Country of origin | Germany | ||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Since: 01.10.2014 | ||||||||||||||||||||||||||||||||||||
| Product class | A: Standard product which is a stock item could be returned within the returns guidelines/period. | ||||||||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Take-Back Obligation | No | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classifications | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
ETIM data
ETIM: EC001260 - Two-hand control device
| Value | Unit | |
|---|---|---|
| Prewiring on terminal rail (EF002404) | false | |
| Suitable for emergency stop (EF001433) | true | |
| With switch lock (EF002405) | false | |
| Number of contacts as normally closed contact (EF008255) | 4 | |
| Number of contacts as normally open contact (EF008256) | 2 | |
| Version as assembly kit (EF002406) | false | |
| Scheme for two-hand control (EF002407) | true | |
| With foot (EF002408) | false | |
| Stepped switching (EF002409) | false |
