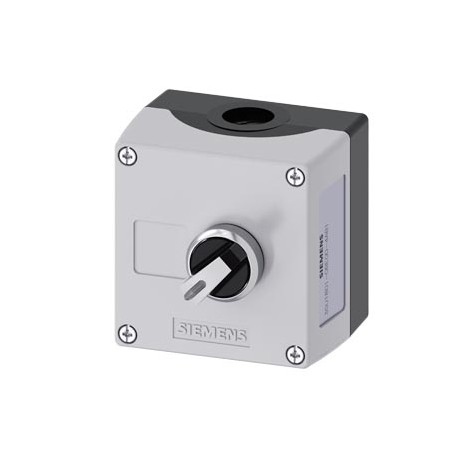

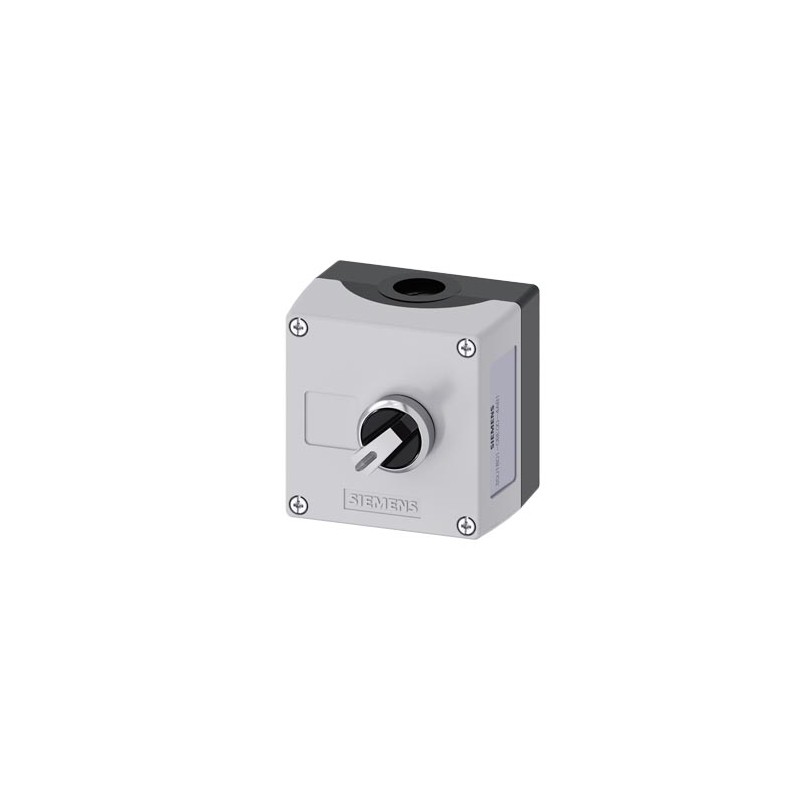

3SU1801-0BE00-4AB1 SIEMENS Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosur..
3SU1801-0BE00-4AB1
SIEMENS
Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 1 control point, A = selector switch, black, metal 2 switch positions, momentary contact, 1 NO, spring-type terminal, floor mounting, support terminal, without label, 1xM20 each on top and bottom
BOX FOR CONTROL AP. 22MM, ROUND, PLASTIC BOX, GREY TOP, 1 CONTROL POINT, A = BLACK SELECTOR, METAL, 2 POSITIONS, MOMENTARY, 1NA, SPRING TERMINALS, FIXING IN BASE, SUPPORT TERMINAL, WITHOUT PLATE, UP AND DOWN 1 X M20, OFFER 47083. Manufactured to order. Non-Cancelable Non-Returnable.
CONTROL AND CONTACTORS > Commanding and signaling devices
Brand new product in its original packaging covered by the warranties and certifications provided by SIEMENS
Best sellers
▲More info
▲Technical data
| Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 1 control point, A = selector switch, black, metal 2 switch positions, momentary contact, 1 NO, spring-type terminal, floor mounting, support terminal, without label, 1xM20 each on top and bottom | ||||||||||||||||||||||||||||||||||||||
| product brand name | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| product designation | Enclosures | |||||||||||||||||||||||||||||||||||||
| product type designation | 3SU1 | |||||||||||||||||||||||||||||||||||||
| equipment of commanding and signaling device | A = Toggle switch | |||||||||||||||||||||||||||||||||||||
| manufacturer's article number | ||||||||||||||||||||||||||||||||||||||
| ● of supplied contact module | A2 = 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied contact module at the command point A 2 | 3SU1400-2AA10-3BA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied holder | A = 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied holder at the command point A | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied actuator | 3SU1052-2BC10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of the supplied actuator at the command point A | 3SU1052-2BC10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied empty enclosure | 3SU1801-0AA00-0AB1 | |||||||||||||||||||||||||||||||||||||
| ● of supplied support terminal | A4 = 3SU1400-4DA43-3AA0 | |||||||||||||||||||||||||||||||||||||
| ● of supplied support terminal at the command point A | 3SU1400-4DA43-3AA0 | |||||||||||||||||||||||||||||||||||||
| Enclosure | ||||||||||||||||||||||||||||||||||||||
| design of the housing | with recess for label | |||||||||||||||||||||||||||||||||||||
| shape of the enclosure front | Square | |||||||||||||||||||||||||||||||||||||
| material of the enclosure | plastic | |||||||||||||||||||||||||||||||||||||
| number of command points | 1 | |||||||||||||||||||||||||||||||||||||
| product component | ||||||||||||||||||||||||||||||||||||||
| ● EMERGENCY STOP device | No | |||||||||||||||||||||||||||||||||||||
| ● protective collar | No | |||||||||||||||||||||||||||||||||||||
| color of the enclosure top part | grey | |||||||||||||||||||||||||||||||||||||
| delivery state | ||||||||||||||||||||||||||||||||||||||
| ● as a kit | No | |||||||||||||||||||||||||||||||||||||
| ● pre-wired on strip terminal | No | |||||||||||||||||||||||||||||||||||||
| fastening method of the enclosure | Vertical | |||||||||||||||||||||||||||||||||||||
| Actuator | ||||||||||||||||||||||||||||||||||||||
| design of the actuating element | Selector, short | |||||||||||||||||||||||||||||||||||||
| suitability for use EMERGENCY OFF switch | No | |||||||||||||||||||||||||||||||||||||
| product feature lockout | No | |||||||||||||||||||||||||||||||||||||
| product extension optional light source | No | |||||||||||||||||||||||||||||||||||||
| color of the actuating element | black | |||||||||||||||||||||||||||||||||||||
| material of the actuating element | plastic | |||||||||||||||||||||||||||||||||||||
| shape of the actuating element | round | |||||||||||||||||||||||||||||||||||||
| number of contact modules | 1 | |||||||||||||||||||||||||||||||||||||
| Front ring | ||||||||||||||||||||||||||||||||||||||
| product component front ring | Yes | |||||||||||||||||||||||||||||||||||||
| design of the front ring | Standard | |||||||||||||||||||||||||||||||||||||
| material of the front ring | Metal, high gloss | |||||||||||||||||||||||||||||||||||||
| color of the front ring | silver | |||||||||||||||||||||||||||||||||||||
| Holder | ||||||||||||||||||||||||||||||||||||||
| material of the holder | Plastic | |||||||||||||||||||||||||||||||||||||
| Display | ||||||||||||||||||||||||||||||||||||||
| number of LED modules | 0 | |||||||||||||||||||||||||||||||||||||
| General technical data | ||||||||||||||||||||||||||||||||||||||
| product function | ||||||||||||||||||||||||||||||||||||||
| ● positive opening | No | |||||||||||||||||||||||||||||||||||||
| ● EMERGENCY OFF function | No | |||||||||||||||||||||||||||||||||||||
| ● EMERGENCY STOP function | No | |||||||||||||||||||||||||||||||||||||
| protection class IP | IP66, IP67, IP69(IP69K) | |||||||||||||||||||||||||||||||||||||
| degree of protection NEMA rating | 1, 2, 3, 3R, 4, 4X, 12K, 13 | |||||||||||||||||||||||||||||||||||||
| shock resistance | ||||||||||||||||||||||||||||||||||||||
| ● according to IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms | |||||||||||||||||||||||||||||||||||||
| ● for railway applications according to EN 61373 | Category 1, Class B | |||||||||||||||||||||||||||||||||||||
| vibration resistance | ||||||||||||||||||||||||||||||||||||||
| ● according to IEC 60068-2-6 | 10 ... 500 Hz: 5g | |||||||||||||||||||||||||||||||||||||
| ● for railway applications according to EN 61373 | Category 1, Class B | |||||||||||||||||||||||||||||||||||||
| reference code according to IEC 81346-2 | S | |||||||||||||||||||||||||||||||||||||
| continuous current of the C characteristic MCB | 10 A; for a short-circuit current smaller than 400 A | |||||||||||||||||||||||||||||||||||||
| continuous current of the quick DIAZED fuse link | 10 A | |||||||||||||||||||||||||||||||||||||
| continuous current of the DIAZED fuse link gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Substance Prohibitance (Date) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| operating voltage | ||||||||||||||||||||||||||||||||||||||
| ● at AC | ||||||||||||||||||||||||||||||||||||||
| — at 50 Hz rated value | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| — at 60 Hz rated value | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● at DC rated value | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| Communication/ Protocol | ||||||||||||||||||||||||||||||||||||||
| design of the interface for communication | without | |||||||||||||||||||||||||||||||||||||
| Auxiliary circuit | ||||||||||||||||||||||||||||||||||||||
| design of the contact of auxiliary contacts | Silver alloy | |||||||||||||||||||||||||||||||||||||
| number of NC contacts for auxiliary contacts | 0 | |||||||||||||||||||||||||||||||||||||
| number of NO contacts for auxiliary contacts | 1 | |||||||||||||||||||||||||||||||||||||
| Connections/ Terminals | ||||||||||||||||||||||||||||||||||||||
| type of electrical connection of modules and accessories | Spring-type terminal | |||||||||||||||||||||||||||||||||||||
| type of electrical connection on enclosure | Cable routing above and below, both 1 x M20 | |||||||||||||||||||||||||||||||||||||
| tightening torque of the screws in the bracket | 1 ... 1.2 N·m | |||||||||||||||||||||||||||||||||||||
| tightening torque of fixing screws in the enclosure cover | 1.5 ... 1.7 N·m | |||||||||||||||||||||||||||||||||||||
| Ambient conditions | ||||||||||||||||||||||||||||||||||||||
| ambient temperature | ||||||||||||||||||||||||||||||||||||||
| ● during operation | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● during storage | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| environmental category during operation according to IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) | |||||||||||||||||||||||||||||||||||||
| Installation/ mounting/ dimensions | ||||||||||||||||||||||||||||||||||||||
| fastening method of modules and accessories | Floor mounting | |||||||||||||||||||||||||||||||||||||
| height | 85 mm | |||||||||||||||||||||||||||||||||||||
| width | 85 mm | |||||||||||||||||||||||||||||||||||||
| depth | 75 mm | |||||||||||||||||||||||||||||||||||||
| shape of the installation opening | round | |||||||||||||||||||||||||||||||||||||
| Accessories | ||||||||||||||||||||||||||||||||||||||
| number of labels | 1 | |||||||||||||||||||||||||||||||||||||
| number of inscription plates | 0 | |||||||||||||||||||||||||||||||||||||
| Certificates/ approvals | ||||||||||||||||||||||||||||||||||||||
Downloads and manuals | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Further information | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogs, Brochures,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (Online ordering system) | ||||||||||||||||||||||||||||||||||||||
Cax online generator | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuals, Certificates, Characteristics, FAQs,...) | ||||||||||||||||||||||||||||||||||||||
Image database (product images, 2D dimension drawings, 3D models, device circuit diagrams, EPLAN macros, ...) | ||||||||||||||||||||||||||||||||||||||
| last modified: | 1/26/2022 | |||||||||||||||||||||||||||||||||||||
| Date 5/8/2022 | Subject to change without notice © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Additional data
| Product | |||||||||||||||||||||||||||||||
| Article Number (Market Facing Number) | 3SU1801-0BE00-4AB1 | ||||||||||||||||||||||||||||||
| Product Description | Enclosure for command devices, 22 mm, round, enclosure material plastic, enclosure top part gray, 1 control point, A = selector switch, black, metal 2 switch positions, momentary contact, 1 NO, spring-type terminal, floor mounting, support terminal, without label, 1xM20 each on top and bottom | ||||||||||||||||||||||||||||||
| Product family | Pushbuttons and indicator lights in the enclosure for AS-Interface | ||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||
| Price data | |||||||||||||||||||||||||||||||
| Region Specific PriceGroup / Headquarter Price Group | 41J / 41J | ||||||||||||||||||||||||||||||
| Surcharge for Raw Materials | None | ||||||||||||||||||||||||||||||
| Metal Factor | LAO----- | ||||||||||||||||||||||||||||||
| Delivery information | |||||||||||||||||||||||||||||||
| Export Control Regulations | AL : N / ECCN : N | ||||||||||||||||||||||||||||||
| Standard lead time ex-works | 55 Day/Days | ||||||||||||||||||||||||||||||
| Net Weight (kg) | 0,355 Kg | ||||||||||||||||||||||||||||||
| Packaging Dimension | 90,00 x 130,00 x 100,00 | ||||||||||||||||||||||||||||||
| Package size unit of measure | MM | ||||||||||||||||||||||||||||||
| Quantity Unit | 1 Piece | ||||||||||||||||||||||||||||||
| Packaging Quantity | 1 | ||||||||||||||||||||||||||||||
| Additional Product Information | |||||||||||||||||||||||||||||||
| EAN | 4011209969186 | ||||||||||||||||||||||||||||||
| UPC | Not available | ||||||||||||||||||||||||||||||
| Commodity Code | 85365080 | ||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||
| Product Group | 5452 | ||||||||||||||||||||||||||||||
| Group Code | R711 | ||||||||||||||||||||||||||||||
| Country of origin | Germany | ||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Since: 01.10.2014 | ||||||||||||||||||||||||||||||
| Product class | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. | ||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Take-Back Obligation | Yes | ||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||
| Classifications | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
ETIM data
ETIM: EC000225 - Control circuit devices combination in enclosure
| Value | Unit | |
|---|---|---|
| Degree of protection (IP) (EF005474) | - | |
| Number of command positions (EF001372) | 1 | |
| Number of push buttons (EF005558) | 0 | |
| Number of indicator lights (EF001965) | 0 | |
| Number of key switches (EF005590) | 0 | |
| Number of selector switches (EF005567) | 0 | |
| Number of mushroom-shaped push-buttons (EF006670) | 0 | |
| Suitable for emergency stop (EF001433) | false | |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['5', '500'] | V |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['5', '500'] | V |
| Rated control supply voltage Us at DC (EF003980) | ['5', '500'] | V |
| Colour housing cover (EF001373) | Grey | |
| Material housing (EF001596) | Plastic | |
| Number of contacts as normally open contact (EF008256) | 1 | |
| Number of contacts as normally closed contact (EF008255) | 0 | |
| Number of contacts as change-over contact (EF008257) | 0 | |
| Degree of protection (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 |
