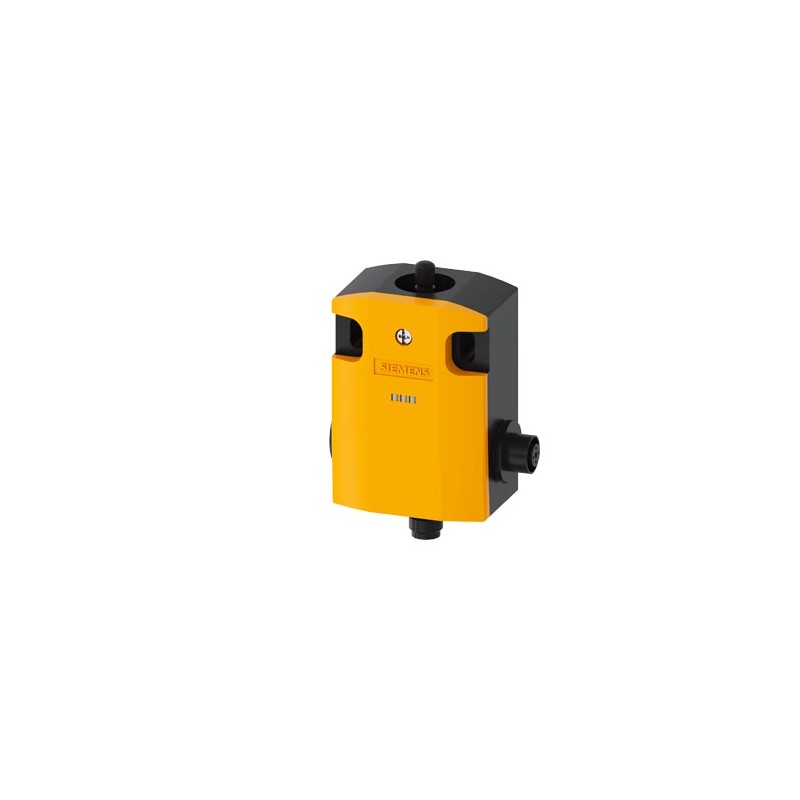

3SF1124-1LA00-1BA2 SIEMENS Basic switch without actuator head Metal enclosure, 56 mm wide ASIsafe integrated..
3SF1124-1LA00-1BA2
SIEMENS
Basic switch without actuator head Metal enclosure, 56 mm wide ASIsafe integrated AS-i status: 1:F-IN1, 2: F-IN2 3:AS-i/FAULT Snap-action contacts 1 NC with M12 connector 4-pole Channel 1 to NC, Channel 2 to M12 socket on the right
BASIC SWITCH S/CAB. ACTION. METAL BOX,56MM ASISAFE INTEGRATED EST. AS-I:1:F-IN1, 2:F-IN2, 3:AS-I/FAULTSIRIUS Contactor ACC. BRUSCA 1NC, C/CONECT. M12 4 poles CHANNEL 1 IN NC,CHANNEL 2 IN WITH. HEB. M12 DCHA.. Manufactured to order. Non-Cancelable Non-Returnable.
CONTROL AND CONTACTORS > AS-Interface switchgear, SIMOCODE
Brand new product in its original packaging covered by the warranties and certifications provided by SIEMENS
Best sellers
▲More info
▲Technical data
| Basic switch without actuator head Metal enclosure, 56 mm wide ASIsafe integrated AS-i status: 1:F-IN1, 2: F-IN2 3:AS-i/FAULT Snap-action contacts 1 NC with M12 connector 4-pole Channel 1 to NC, Channel 2 to M12 socket on the right | ||||||||||||||||||||||||||
| product brand name | SIRIUS | |||||||||||||||||||||||||
| product designation | Mechanical safety switches | |||||||||||||||||||||||||
| product type designation | 3SF11 | |||||||||||||||||||||||||
| manufacturer's article number | ||||||||||||||||||||||||||
| ● of the supplied basic switch | 3SF1124-1LA00-1BA2 | |||||||||||||||||||||||||
| suitability for use safety switch | Yes | |||||||||||||||||||||||||
| General technical data | ||||||||||||||||||||||||||
| product function positive opening | Yes | |||||||||||||||||||||||||
| insulation voltage rated value | 30 V | |||||||||||||||||||||||||
| degree of pollution | class 3 | |||||||||||||||||||||||||
| surge voltage resistance rated value | 0.8 kV | |||||||||||||||||||||||||
| protection class IP | IP66/IP67 | |||||||||||||||||||||||||
| shock resistance according to IEC 60068-2-27 | 30g / 11 ms | |||||||||||||||||||||||||
| vibration resistance according to IEC 60068-2-6 | 0.35 mm/5g | |||||||||||||||||||||||||
| mechanical service life (switching cycles) typical | 15 000 000 | |||||||||||||||||||||||||
| reference code according to IEC 81346-2 | B | |||||||||||||||||||||||||
| active principle | mechanical | |||||||||||||||||||||||||
| repeat accuracy | 0.1 mm | |||||||||||||||||||||||||
| Substance Prohibitance (Date) | 03/01/2017 | |||||||||||||||||||||||||
| length of the sensor | 99.7 mm | |||||||||||||||||||||||||
| width of the sensor | 56 mm | |||||||||||||||||||||||||
| design of the switching contact | mechanical | |||||||||||||||||||||||||
| number of NC contacts for auxiliary contacts | 2 | |||||||||||||||||||||||||
| number of NO contacts for auxiliary contacts | 0 | |||||||||||||||||||||||||
| design of the interface for safety-related communication | ASIsafe via M12 plug, channel 2 looped through to M12 socket on the right | |||||||||||||||||||||||||
| Enclosure | ||||||||||||||||||||||||||
| design of the housing | block, wide | |||||||||||||||||||||||||
| material of the enclosure | metal | |||||||||||||||||||||||||
| coating of the enclosure | cathodic dip coating | |||||||||||||||||||||||||
| design of the housing according to standard | No | |||||||||||||||||||||||||
| Drive Head | ||||||||||||||||||||||||||
| design of the switching function | positive opening | |||||||||||||||||||||||||
| circuit principle | snap-action contacts | |||||||||||||||||||||||||
| number of switching contacts safety-related | 1 | |||||||||||||||||||||||||
| Connections/ Terminals | ||||||||||||||||||||||||||
| type of electrical connection | plug M12 | |||||||||||||||||||||||||
| design of plug-in connection | M12 plug, 4-pole: Pin 1 = ASI+ , Pin 2 = not assigned, Pin 3= ASI-, Pin 4 = not assigned | |||||||||||||||||||||||||
| AS-Interface slave profile | 0.B.F | |||||||||||||||||||||||||
| ID1 code | F (hex, variable 0...F) | |||||||||||||||||||||||||
| Ambient conditions | ||||||||||||||||||||||||||
| ambient temperature | ||||||||||||||||||||||||||
| ● during operation | -25 ... +60 °C | |||||||||||||||||||||||||
| ● during storage | -40 ... +80 °C | |||||||||||||||||||||||||
| Supply voltage | ||||||||||||||||||||||||||
| type of voltage of the supply voltage of the optional LED display | DC | |||||||||||||||||||||||||
| supply voltage | ||||||||||||||||||||||||||
| ● of LED | 24 V | |||||||||||||||||||||||||
| Installation/ mounting/ dimensions | ||||||||||||||||||||||||||
| mounting position | any | |||||||||||||||||||||||||
| fastening method | screw fixing | |||||||||||||||||||||||||
| Certificates/ approvals | ||||||||||||||||||||||||||
Downloads and manuals | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Further information | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogs, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (Online ordering system) | ||||||||||||||||||||||||||
Cax online generator | ||||||||||||||||||||||||||
Service&Support (Manuals, Certificates, Characteristics, FAQs,...) | ||||||||||||||||||||||||||
Image database (product images, 2D dimension drawings, 3D models, device circuit diagrams, EPLAN macros, ...) | ||||||||||||||||||||||||||
| last modified: | 1/26/2022 | |||||||||||||||||||||||||
| Date 5/7/2022 | Subject to change without notice © Copyright Siemens 2022 | |||||||||||||||||||||||||
Additional data
| Product | ||||||||||||||||||||||||||||||||||||||||
| Article Number (Market Facing Number) | 3SF1124-1LA00-1BA2 | |||||||||||||||||||||||||||||||||||||||
| Product Description | Basic switch without actuator head Metal enclosure, 56 mm wide ASIsafe integrated AS-i status: 1:F-IN1, 2: F-IN2 3:AS-i/FAULT Snap-action contacts 1 NC with M12 connector 4-pole Channel 1 to NC, Channel 2 to M12 socket on the right | |||||||||||||||||||||||||||||||||||||||
| Product family | 3SF1, metal enclosures | |||||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Price data | ||||||||||||||||||||||||||||||||||||||||
| Region Specific PriceGroup / Headquarter Price Group | 42A / 42A | |||||||||||||||||||||||||||||||||||||||
| Surcharge for Raw Materials | None | |||||||||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||||||||
| Delivery information | ||||||||||||||||||||||||||||||||||||||||
| Export Control Regulations | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
| Standard lead time ex-works | 5 Day/Days | |||||||||||||||||||||||||||||||||||||||
| Net Weight (kg) | 0,445 Kg | |||||||||||||||||||||||||||||||||||||||
| Packaging Dimension | 94,00 x 148,00 x 67,00 | |||||||||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | |||||||||||||||||||||||||||||||||||||||
| Quantity Unit | 1 Piece | |||||||||||||||||||||||||||||||||||||||
| Packaging Quantity | 1 | |||||||||||||||||||||||||||||||||||||||
| Additional Product Information | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4011209695245 | |||||||||||||||||||||||||||||||||||||||
| UPC | 754554955971 | |||||||||||||||||||||||||||||||||||||||
| Commodity Code | 85365080 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||||||||
| Product Group | 3758 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R711 | |||||||||||||||||||||||||||||||||||||||
| Country of origin | Germany | |||||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Since: 01.03.2017 | |||||||||||||||||||||||||||||||||||||||
| Product class | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. | |||||||||||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Take-Back Obligation | Yes | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classifications | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
ETIM data
ETIM: EC000030 - End switch
| Value | Unit | |
|---|---|---|
| Degree of protection (NEMA) (EF011959) | - | |
| Width sensor (EF007094) | 56.0 | mm |
| Height of sensor (EF007283) | 37.8 | mm |
| Length of sensor (EF007334) | 99.7 | mm |
| Rated operation current Ie at AC-15, 24 V (EF007084) | - | A |
| Rated operation current Ie at AC-15, 125 V (EF007082) | - | A |
| Rated operation current Ie at AC-15, 230 V (EF001385) | - | A |
| Rated operation current Ie at DC-13, 24 V (EF007087) | - | A |
| Rated operation current Ie at DC-13, 125 V (EF007085) | - | A |
| Rated operation current Ie at DC-13, 230 V (EF001386) | - | A |
| Switching function (EF000189) | Quick-break switch | |
| Switching function latching (EF007447) | false | |
| Output electronic (EF006987) | FALSE | |
| Forced opening (EF006694) | true | |
| Number of safety auxiliary contacts (EF006940) | 1 | |
| Number of contacts as normally closed contact (EF008255) | 2 | |
| Number of contacts as normally open contact (EF008256) | 0 | |
| Number of contacts as change-over contact (EF008257) | 1 | |
| Type of interface (EF006977) | None | |
| Type of interface for safety communication (EF003956) | Other | |
| Construction type housing (EF004008) | Cuboid | |
| Material housing (EF001596) | Metal | |
| Coating housing (EF001601) | Lacquered | |
| Type of control element (EF006976) | None | |
| Alignment of the control element (EF008793) | Roller cam straight | |
| Type of electric connection (EF003961) | Plug-in connection M12 | |
| With status indication (EF001602) | true | |
| Suitable for safety functions (EF001597) | true | |
| Explosion safety category for gas (EF003997) | None | |
| Explosion safety category for dust (EF003998) | None | |
| Ambient temperature during operating (EF007515) | ['-25', '60'] | °C |
| Degree of protection (IP) (EF005474) | IP66/IP67 | |
| Diameter sensor (EF007111) | - | mm |
