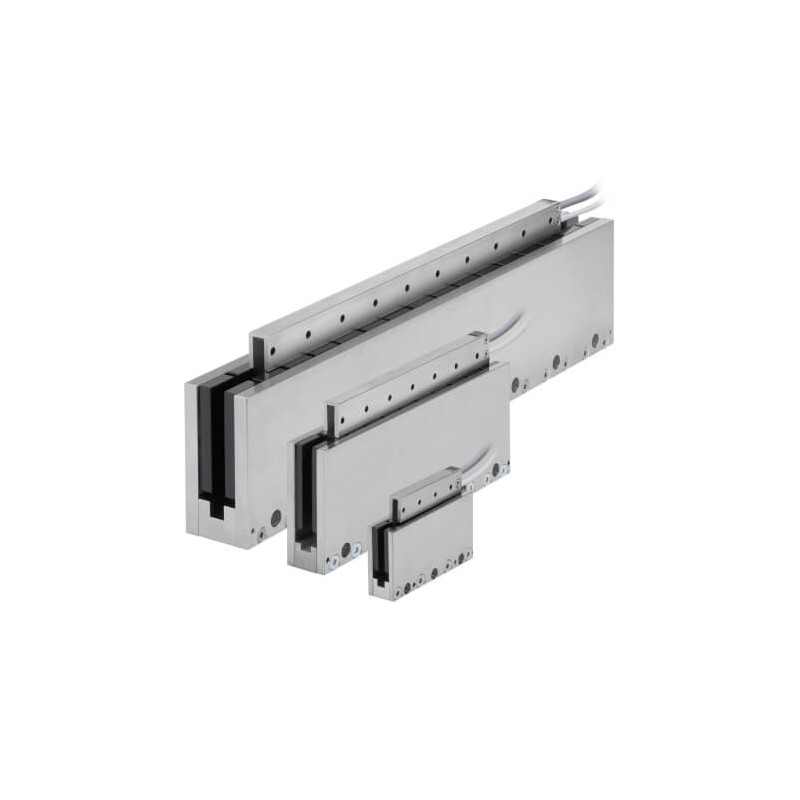

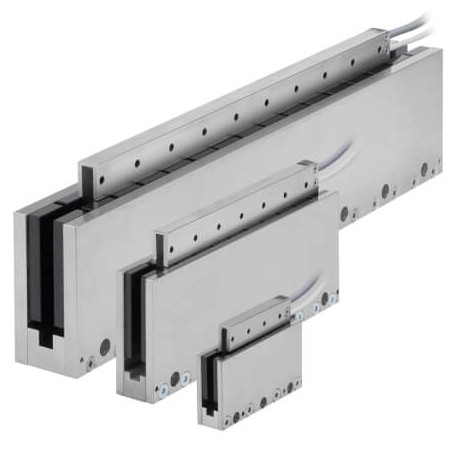

R88L-EC-FM-03096-A AA030116B 324253 OMRON Accurax G5: Omron Linear Motor Magnet Type FM03 96mm
Reference:
R88L-EC-FM-03096-A
Code:
AA030116B
Catalog Number:
R88LECFM03096A
Manufacturer:
OMRON
Units per package:
1
Check availability
OMRON is making a significant investment in its distribution center in Den Bosch, Netherlands to provide greater flexibility and reliability in deliveries. The transition to its new facilities will begin the week of June 10, 2024. From that date onwards, its warehouse operations will temporarily stop for one week to facilitate the move. They anticipate a four-week ramp-up period starting Monday, June 17, 2024, during which their delivery times will be longer than usual.
Description:
Accurax G5: Linear Motor Omron Magnet-Type FM03 96mm
More details
Categories:
Servo drives > Lineal Motor
* Brand new product in its original packaging covered by the warranties and certifications provided by OMRON
High dynamic and precise positioning Excellent force-to-weight ratio ironless motors Weight-optimised magnet track Optional digital hall-sensor and connectors Temperature sensors included
Specifications & ordering info Ordering information
Note: The symbols ABC ... show the recommended sequence to select the linear motor, cables and serial converter for a linear motor system.
Linear motors R88L-EC-FW-☐ Iron-core type (230 VAC single phase/three phase, 400 VAC three phase) Symbol
Rated force
Peak force
Compatible linear servo drives
A Iron-core motor coil
B Magnet track
C Hall sensor
D Accurax G5 EtherCAT model
230 V
400 V
Order code
① ②
③ ④
48 N
105 N
R88D-KN02H-ECT-L
R88D-KN06FECT-L
Coil without connectors
R88L-EC-FW-0303-ANPC
R88L-EC-FM-03096-A
R88L-EC-FM-03144-A
R88L-EC-FM-03384-A
R88L-EC-FH-NNNN-A
96 N
210 N
R88D-KN04H-ECT-L
R88D-KN10FECT-L
R88L-EC-FW-0306-ANPC
160 N
400 N
R88D-KN08H-ECT-L
R88D-KN15FECT-L
R88L-EC-FW-0606-ANPC
R88L-EC-FM-06192-A
R88L-EC-FM-06288-A
240 N
600 N
R88D-KN10H-ECT-L
R88D-KN20FECT-L
R88L-EC-FW-0609-ANPC
320 N
800 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-0612-ANPC
608 N
1600 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-1112-ANPC
R88L-EC-FM-11192-A
R88L-EC-FM-11288-A
760 N
2000 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-1115-ANPC
48 N
105 N
R88D-KN02H-ECT-L
R88D-KN06FECT-L
Coil with connectors
R88L-EC-FW-0303-APLC
R88L-EC-FM-03096-A
R88L-EC-FM-03144-A
R88L-EC-FM-03384-A
96 N
210 N
R88D-KN04H-ECT-L
R88D-KN10FECT-L
R88L-EC-FW-0306-APLC
160 N
400 N
R88D-KN08H-ECT-L
R88D-KN15FECT-L
R88L-EC-FW-0606-APLC
R88L-EC-FM-06192-A
R88L-EC-FM-06288-A
240 N
600 N
R88D-KN10H-ECT-L
R88D-KN20FECT-L
R88L-EC-FW-0609-APLC
320 N
800 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-0612-APLC
608 N
1600 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-1112-APLC
R88L-EC-FM-11192-A
R88L-EC-FM-11288-A
760 N
2000 N
R88D-KN15H-ECT-L
R88D-KN30FECT-L
R88L-EC-FW-1115-APLC
R88L-EC-GW-☐ Ironless type (230 VAC single phase/three phase) Symbol
Rated force
Peak force
Compatible linear Servo drives
A Ironless motor coil
B Magnet track
C Hall Sensor
D Accurax G5 EtherCAT model
230 V
Order code
① ②
③ ④
29 N
100 N
R88D-KN02H-ECT-L
Coil without connectors
R88L-EC-GW-0303-ANPS
R88L-EC-GM-03090-A
R88L-EC-GM-03120-A
R88L-EC-GM-03390-A
R88L-EC-GH-03NN-A
58 N
200 N
R88D-KN08H-ECT-L
R88L-EC-GW-0306-ANPS
87 N
300 N
R88D-KN10H-ECT-L
R88L-EC-GW-0309-ANPS
70 N
240 N
R88D-KN02H-ECT-L
R88L-EC-GW-0503-ANPS
R88L-EC-GM-05126-A
R88L-EC-GM-05546-A
R88L-EC-GM-05168-A
R88L-EC-GM-05210-A
R88L-EC-GH-05NN-A
140 N
480 N
R88D-KN04H-ECT-L
R88L-EC-GW-0506-ANPS
210 N
720 N
R88D-KN08H-ECT-L
R88L-EC-GW-0509-ANPS
141 N
700 N
R88D-KN04H-ECT-L
R88L-EC-GW-0703-ANPS
R88L-EC-GM-07114-A
R88L-EC-GM-07171-A
R88L-EC-GM-07456-A
R88L-EC-GH-07NN-A
282 N
1400 N
R88D-KN08H-ECT-L
R88L-EC-GW-0706-ANPS
423 N
2100 N
R88D-KN10H-ECT-L
R88L-EC-GW-0709-ANPS
29 N
100 N
R88D-KN02H-ECT-L
Coil with connectors
R88L-EC-GW-0303-APLS
R88L-EC-GM-03090-A
R88L-EC-GM-03120-A
R88L-EC-GM-03390-A
R88L-EC-GH-03NN-A
58 N
200 N
R88D-KN08H-ECT-L
R88L-EC-GW-0306-APLS
87 N
300 N
R88D-KN10H-ECT-L
R88L-EC-GW-0309-APLS
70 N
240 N
R88D-KN02H-ECT-L
R88L-EC-GW-0503-APLS
R88L-EC-GM-05126-A
R88L-EC-GM-05546-A
R88L-EC-GM-05168-A
R88L-EC-GM-05210-A
R88L-EC-GH-05NN-A
140 N
480 N
R88D-KN04H-ECTL
R88L-EC-GW-0506-APLS
210 N
720 N
R88D-KN08H-ECT-L
R88L-EC-GW-0509-APLS
141 N
700 N
R88D-KN04H-ECTL
R88L-EC-GW-0703-APLS
R88L-EC-GM-07114-A
R88L-EC-GM-07171-A
R88L-EC-GM-07456-A
R88L-EC-GH-07NN-A
282 N
1400 N
R88D-KN08H-ECT-L
R88L-EC-GW-0706-APLS
423 N
2100 N
R88D-KN10H-ECT-L
R88L-EC-GW-0709-APLS
Servo drive D Refer to Accurax G5 servo drive chapter for detailed drive specifications and selection of drive accessories.
Serial converter unit Symbol
Specifications
Order code
⑤
Serial converter unit from 1 Vpp to G5 serial data transmission (with KTY sensor detection of iron-core motor coil)
R88A-SC01K-E
Serial converter unit from 1 Vpp to G5 serial data transmission (with NTC sensor detection of ironless motor coil)
R88A-SC02K-E
Note: If no temperature sensor is needed, then it does not matter which converter you use.
Serial converter cable to servo drive Symbol
Appearance
Specifications
Length
Order code
⑥
Accurax G5-Linear drive to serial converter cable.
(Connectors R88A-CNK41L and DB-15)
1.5 m
R88A-CRKN001-5CR-E
3 m
R88A-CRKN003CR-E
5 m
R88A-CRKN005CR-E
10 m
R88A-CRKN010CR-E
15 m
R88A-CRKN015CR-E
20 m
R88A-CRKN020CR-E
Note: This cable can be used also for A/B pulse encoder Numerik Jena standard pinout.
Power cable Symbol
Appearance
Specifications
Length
Order code
⑦
For iron-core linear motors
R88L-EC-FW-0303-☐
R88L-EC-FW-0306-☐
1.5 m
R88A-CAWK001-5S-DE
3 m
R88A-CAWK003S-DE
5 m
R88A-CAWK005S-DE
10 m
R88A-CAWK010S-DE
15 m
R88A-CAWK015S-DE
20 m
R88A-CAWK020S-DE
For iron-core linear motors
R88L-EC-FW-0606-☐
R88L-EC-FW-0609-☐
R88L-EC-FW-0612-☐
R88L-EC-FW-1112-☐
R88L-EC-FW-1115-☐
1.5 m
R88A-CAWL001-5S-DE
3 m
R88A-CAWL003S-DE
5 m
R88A-CAWL005S-DE
10 m
R88A-CAWL010S-DE
15 m
R88A-CAWL015S-DE
20 m
R88A-CAWL020S-DE
For ironless linear motors
R88L-EC-GW-☐
1.5 m
R88A-CAWB001-5S-DE
3 m
R88A-CAWB003S-DE
5 m
R88A-CAWB005S-DE
10 m
R88A-CAWB010S-DE
15 m
R88A-CAWB015S-DE
20 m
R88A-CAWB020S-DE
Linear encoder cable to serial converter Symbol
Appearance
Specifications
Length
Order code
⑧
Extension cable for Numerik Jena linear encoder to R88A-SC0☐K-E serial converter (Connector DB-15)
(This extension cable is optional)
1.5 m
R88A-CFKA001-5CR-E
3 m
R88A-CFKA003CR-E
5 m
R88A-CFKA005CR-E
10 m
R88A-CFKA010CR-E
15 m
R88A-CFKA015CR-E
Extension cable for Renishaw linear encoder to R88A-SC0☐K-E serial converter (Connector DB-15)
(This extension cable is optional)
1.5 m
R88A-CFKC001-5CR-E
3 m
R88A-CFKC003CR-E
5 m
R88A-CFKC005CR-E
10 m
R88A-CFKC010CR-E
15 m
R88A-CFKC015CR-E
Extension cable for Heidenhain linear encoder to R88A-SC0☐K-E serial converter (Connector DB-15)
(This extension cable is optional)
1.5 m
R88A-CFKD001-5CR-E
3 m
R88A-CFKD003CR-E
5 m
R88A-CFKD005CR-E
10 m
R88A-CFKD010CR-E
15 m
R88A-CFKD015CR-E
Hall and temperature sensors cable to serial converter Symbol
Appearance
Specifications
Length
Order code
⑨
Extension cable from hall and temperature sensors to R88A-SC0☐K-E serial converter (Connector DB-9)
(This extension cable is optional)
1.5 m
R88A-CFKB001-5CR-E
3 m
R88A-CFKB003CR-E
5 m
R88A-CFKB005CR-E
10 m
R88A-CFKB010CR-E
15 m
R88A-CFKB015CR-E
Connectors Specifications
Order code
Accurax G5 servo drive encoder connector (for CN4)
R88A-CNK41L
Hypertac power cable connector IP67 for iron-core linear motors
LPRA-06B-FRBN170
Hypertac power cable connector IP67 for ironless linear motors
SPOC06KFSDN169
Dimensions
Iron-core R88L-EC-FW-03☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-FW-0303-☐
105±0.5
79 + 0.15/-0.35
1
R88L-EC-FW-0306-☐
153±0.5
127 + 0.15/-0.35
2
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-FM-03096-A
96
1
2.1
R88L-EC-FM-03144-A
144
2
R88L-EC-FM-03384-A
384
7
Iron-core R88L-EC-FW-06☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-FW-0606-☐
153±0.5
127 + 0.15/-0.35
2
R88L-EC-FW-0609-☐
201±0.5
175 + 0.15/-0.35
3
R88L-EC-FW-0612-☐
249±0.5
223 + 0.15/-0.35
4
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-FM-06192-A
192
3
3.8
R88L-EC-FM-06288-A
288
5
Iron-core R88L-EC-FW-11☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-FW-1112-☐
249±0.5
223 + 0.15/-0.35
4
R88L-EC-FW-1115-☐
297±0.5
271 + 0.15/-0.35
5
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-FM-11192-A
192
3
10.5
R88L-EC-FM-11288-A
288
5
Ironless R88L-EC-GW-03☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-GW-0303-☐
95.4
78
3
R88L-EC-GW-0306-☐
155.4
138
6
R88L-EC-GW-0309-☐
215.4
198
9
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-GM-03090-A
90
2
4.8
R88L-EC-GM-03120-A
120
3
R88L-EC-GM-03390-A
390
12
Ironless R88L-EC-GW-05☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-GW-0503-☐
123.4
106
3
R88L-EC-GW-0506-☐
207.4
190
6
R88L-EC-GW-0509-☐
291.4
274
9
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-GM-05126-A
126
2
11.2
R88L-EC-GM-05168-A
168
3
R88L-EC-GM-05210-A
210
4
R88L-EC-GM-05546-A
546
12
Ironless R88L-EC-GW-07☐ Motor coil Model
L1 (mm)
L2 (mm)
n
R88L-EC-GW-0703-☐
151.4
134
3
R88L-EC-GW-0706-☐
265.4
248
6
R88L-EC-GW-0709-☐
379.4
362
9
Magnet track Model
L1 (mm)
n
Approx. weight (kg/m)
R88L-EC-GM-07114-A
114
1
25.5
R88L-EC-GM-07171-A
171
2
R88L-EC-GM-07456-A
456
7
