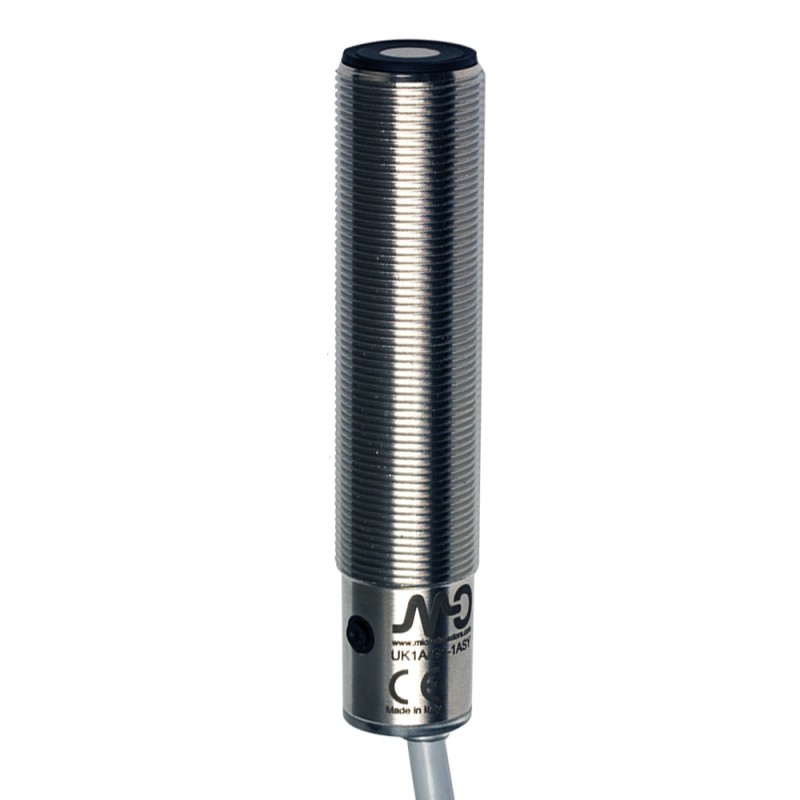

UK1A/G6-1ASY MICRO DETECTORS Ultrasonic sensor M18 analogic 4-20 mA+ PNP NO/NC 50-400 mm cable 2m with teach..
UK1A/G6-1ASY
MICRO DETECTORS
Ultrasonic sensor M18 analogic 4-20 mA+ PNP NO/NC 50-400 mm cable 2m with teach-in button, AISI316L stainless steel housing, cULus
Encoders
Brand new product in its original packaging covered by the warranties and certifications provided by MICRO DETECTORS
Best sellers
▲More info
▲Dettagli tecnici
Proprietà di rilevamento
| Distanza di rilevazione nominale | 400mm | |
| Deriva termica | ±2% | |
| Ripetibilità | 0,50% | |
| Angolo apertura fascio | 10° ± 2° | |
| Risoluzione | ≤3mm | |
| Regolazione di sensibilità | pulsante di Teach-in | |
| Isteresi | 1% | |
| Compensazione termica | Yes | |
| Minima distanza di rilevamento (zona morta) | 50mm | |
| Errore di linearità | 1% | |
Uscite
| Tipo di uscita | 1xPNP+4…20mA | |
| Funzione di uscita | NO/NC | |
| Frequenza di commutazione | 10Hz | |
| Tempo di risposta | 500ms | |
Dati elettrici
| Tensione di alimentazione | 10 - 30Vdc | |
| Assorbimento a vuoto | ≤50mA | |
| Corrente di carico | 100mA | |
| Corrente di perdita | 10μA @ 30Vcc | |
| Caduta di tensione in uscita | 2,2Vmax. @ IL=100 mA | |
| Massima ondulazione residua | 5% | |
| Indicatori LED | verde: echo - giallo: uscita | |
| Ritardo alla disponibilità | ≤300ms | |
| Protezione al corto circuito | Si | |
| Protezione da inversione di polarità | Si | |
| Protezioni da sovratensioni impulsive | Si | |
Dati meccanici
| Dimensioni | M18 x 1 / L = 83,6mm | |
| Peso | 170g | |
| Materiale corpo | acciaio inox AISI 316L | |
| Connessioni | 2 mt cable | |
| Coppia di serraggio | 50Nm | |
| Temperatura operativa | - 20°C…+ 70°C | |
| Temperatura di stoccaggio | - 35°C…+ 80° C senza ghiaccio | |
| Frequenza del trasduttore | 300kHz | |
Test/Certificazioni
| Certificazioni | CEcULus | |
| Compatibilità elettromagnetica | IEC 60947-5-2 | |
| Urti e vibrazioni | IEC EN60947-5-2 / 7.4 | |
| Grado di Protezione | IP67 | |
Accessori
| Accessori inclusi | 2 ghiere M18x1, 2 rondelle Ø 18 | |
Schemi elettrici delle connessioni
Connettore
Dimensioni (mm)
Curve di risposta
Disassamento Parallelo
