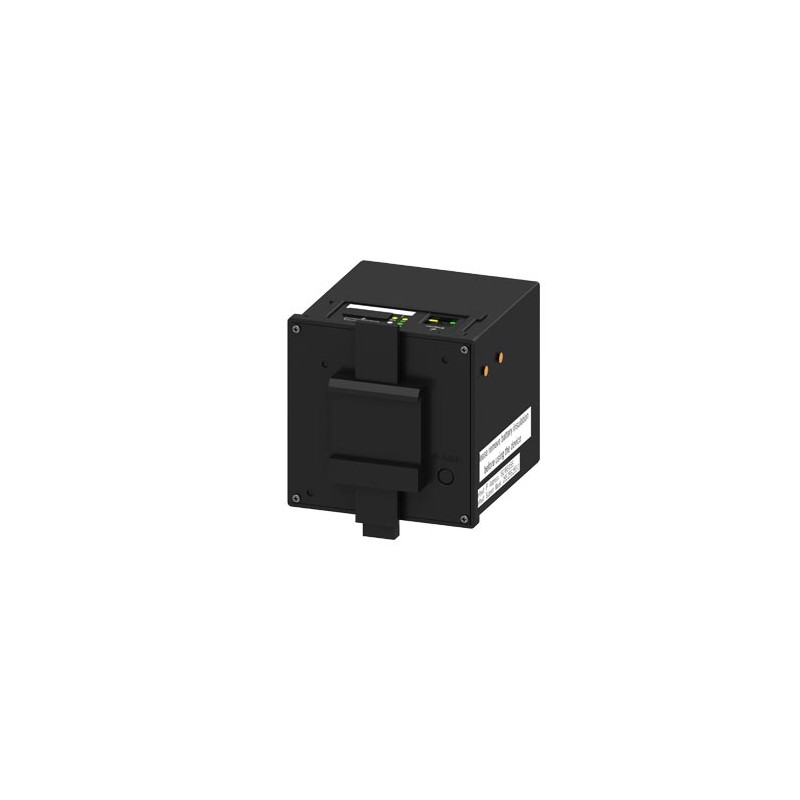

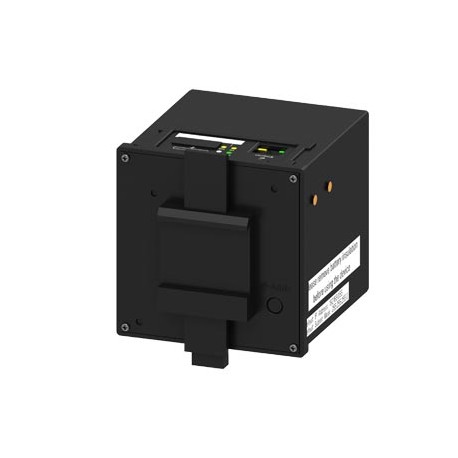

7KM5212-6CA00-1EA8 SIEMENS SENTRON, Messgerät, 7KM PAC5100, Hutschienengehäuse ohne Display, L-L: 690 V, L-N.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

7KM5212-6CA00-1EA8 SIEMENS SENTRON, Messgerät, 7KM PAC5100, Hutschienengehäuse ohne Display, L-L: 690 V, L-N..

7KM5212-6CA00-1EA8

SIEMENS

SENTRON, Messgerät, 7KM PAC5100, Hutschienengehäuse ohne Display, L-L: 690 V, L-N: 400 V, 10 A, Hutschienengerät, 3-phasig, Modbus TCP, Schein- / Wirk- / Blindenergie / cos phi, Oberschwingungen: 2. - 40., THD, Klasse 0,5 gem. IEC61557-12 bzw. Klasse 0,5S gem. IEC62053-22, Weitspannungsnetzteil, AC/DC, Schraubanschluss

SENTRON PAC5100, DIN-SCHIENEN-LEISTUNGSÜBERWACHUNGSGERÄT PROFILBOX ZUR MESSUNG ELEKTRISCHER GRÖSSEN PROTOKOLL: MODBUS TCP OHNE DISPLAY. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > SENTRON PAC Netzwerkanalysatoren und Energiemanagement software

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

SENTRON, Messgerät, 7KM PAC5100, Hutschienengehäuse ohne Display, L-L: 690 V, L-N: 400 V, 10 A, Hutschienengerät, 3-phasig, Modbus TCP, Schein- / Wirk- / Blindenergie / cos phi, Oberschwingungen: 2. - 40., THD, Klasse 0,5 gem. IEC61557-12 bzw. Klasse 0,5S gem. IEC62053-22, Weitspannungsnetzteil, AC/DC, Schraubanschluss
Ausführung
Produkt-MarkennameSENTRON
Produkt-Bezeichnung7KM PAC5100
Ausführung des ProduktsCompact
Produkttyp-BezeichnungMessgerät
Messungen
Messverfahren
● für SpannungsmessungTRMS
● für StrommessungTRMS
Art der Messwerterfassunglückenlos
Kurvenform der Spannungsinusförmig oder verzerrt
messbare Netzfrequenz
● Anfangswert45 Hz
● Endwert65 Hz
Betriebsart für Messwerterfassung automatische NetzfrequenzerfassungJa
Betriebsart für Messwerterfassung
● Fixierung auf 50 HzNein
● Fixierung auf 60 HzNein
Versorgungsspannung
Ausführung der SpannungsversorgungWeitspannungsnetzteil
Spannungsart der VersorgungsspannungAC/DC
Schutzart Schutzklasse
Schutzart IP frontseitigIP20
Betriebsmittelschutzklasse im eingebauten ZustandSchutzklasse II
Eignung
Eignung zum EinsatzHutschienengerät
Produktfunktionen
Produktfunktion
● SpannungsmessungJa
● StrommessungJa
● WirkleistungsmessungJa
● BlindleistungsmessungJa
● FrequenzmessungJa
Anzeige und Bedienung
Ausführung des DisplaysHutschienengehäuse ohne Display
Farbe des Hintergrunds der Anzeigeweiß
Beleuchtungsstärke der Hintergrundbeleuchtung am Display ist einstellbarNein
Beleuchtungsstärke der Hintergrundbeleuchtung des Displays ist zeitgesteuert reduzierbarNein
Kontrast des Displays einstellbarNein
Landessprache an der Anzeige des Displays wird unterstütztde, en
Anzahl der Tasten4
Kommunikation
Anzahl der Schnittstellen gemäß Fast Ethernet1
Ausführung des elektrischen Anschlusses der Fast Ethernet-SchnittstelleRJ45 (8P8C)
Fehlergrenzen
Referenzbedingung für Messgenauigkeitgemäß IEC62053-22, IEC62053-23, IEC 62586-1, Klasse S, IEC 61000-4-30, IEC 61000-4-7, IEC 61000-4-15
Formel für relative gesamte Messunsicherheit
● bei Messgröße Spannung+/- 0,2 %
● bei Messgröße Strom+/- 0,2 %
● bei Messgröße Leistungsfaktor+/- 0,5 %
● bei Messgröße WirkarbeitKlasse 0,5 gem. IEC61557-12 bzw. Klasse 0,5S gem. IEC62053-22
● bei Messgröße BlindarbeitKlasse 2 gem. IEC61557-12 bzw. IEC62053-23
Eingänge Ausgänge
Anzahl der Digitaleingänge0
Anzahl der Digitalausgänge2
Ausführung des SchaltausgangsElektronik
Ausführung der DigitalausgängeDauerausgabe, Impulsausgabe
Betriebsspannung als Ausgangsspannung bei DC maximal zulässig250 V
Ausführung des elektrischen Anschlusses an den DigitalausgängenSchraubanschluss
Ausgangsstrom
● am Digitalausgang bei Signal <1> maximal300 mA
Innenwiderstand an den Digitalausgängen35 Ω
Impulsdauer
● Anfangswert50 ms
● Endwert3 600 000 ms
einstellbares Zeitraster minimal50 ms
Schaltfrequenz am Digitalausgang maximal10 Hz
Eigenschaft des Ausgangs kurzschlussfestJa
Messkategorie für digitale SignaleKat. III
Messeingänge
messbare Netzspannung zwischen (PE)N und L bei AC maximaler Nennwert400 V
messbare Netzspannung zwischen den Außenleitern bei AC maximaler Nennwert690 V
messbare Netzspannung zwischen den Außenleitern bei AC
● maximal831 V
Messbereichserweiterung für Spannungen mit externem Spannungswandlerja
Innenwiderstand Außenleiter und Neutralleiter bei Spannungsmessung6 MΩ
Messkategorie für SpannungsmessungCATIII
messbarer Strom
● 1 bei AC Nennwert5 A
● 2 bei AC Nennwert5 A
relativer messbarer Strom bei AC
● minimal1 %
● maximal200 %
Messbereichserweiterung für Ströme mit externem Stromwandlerja
Nullpunktunterdrückung bei Strommessung0 ... 10 %
● für Neutralleiterstrom0.0 % to 10.0 % (from Vrated, Irated)
Messkategorie für StrommessungCATIII
Anschlüsse
Art der anschließbaren Leiterquerschnitte
● an den Messeingängen für Spannung eindrähtig2,5 mm²
● an den Messeingängen für Spannung feindrähtig mit Aderendbearbeitung2,5 mm²
● an den Messeingängen für Spannung bei AWG-Leitungen eindrähtigSchraubanschluss
● an den Messeingängen für Strom eindrähtig2,5 mm²
● an den Messeingängen für Strom feindrähtig mit Aderendbearbeitung2,5 mm²
● an den Messeingängen für Strom bei AWG-Leitungen eindrähtigSchraubanschluss
Ausführung des elektrischen Anschlusses
● an den Messeingängen für SpannungSchraubanschluss
● an den Messeingängen für StromSchraubanschluss
Mechanischer Aufbau
Befestigungsart HutschienenmontageJa
Baugröße des MultifunktionsmessgerätsDIN Rail
Nettogewicht753 g
Einbaulagesenkrecht
Umgebungsbedingungen
Umgebungstemperatur während Betrieb
● minimal-25 °C
● maximal55 °C
Umgebungstemperatur während Lagerung
● minimal-40 °C
● maximal70 °C
relative Luftfeuchte bei 25 °C ohne Kondensation während Betrieb maximal95 %
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Verschmutzungsgrad2
Approbationen Zertifikate
Eignungsnachweis als EG-KonformitätserklärungEN 61000-6-2 und EN 61000-6-4 für EMV Richtlinie

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungSonstigeGefahrgut

Bestätigungen

EAC

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

Sonstige

Gefahrgutinformation

Weitere Informationen
Information- und Downloadcenter (Kataloge, Broschüren,...)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
12.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer7KM5212-6CA00-1EA8
ArtikelbeschreibungSENTRON, Messgerät, 7KM PAC5100, Hutschienengehäuse ohne Display, L-L: 690 V, L-N: 400 V, 10 A, Hutschienengerät, 3-phasig, Modbus TCP, Schein- / Wirk- / Blindenergie / cos phi, Oberschwingungen: 2. - 40., THD, Klasse 0,5 gem. IEC61557-12 bzw. Klasse 0,5S gem. IEC62053-22, Weitspannungsnetzteil, AC/DC, Schraubanschluss
ProduktfamilieSENTRON Messgeräte 7KM PAC
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 14.10.2021
Hinweis
Nachfolgerhinweis: 7KM5412-6CA00-1EA8 - Das Ersatzgerät hat mehr Features
Preisinformationen
Preisgruppe15N
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME0,799 kg
Verpackungsmaße140,00 x 112,00 x 155,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869524566
UPCNicht verfügbar
Statistische Warennummer90303100
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5311
GeschäftsbereichskennzahlP360
UrsprungslandIndia
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 14.05.2015
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-20-03-01
eClass7.127-20-03-01
eClass827-20-03-01
eClass927-20-03-01
eClass9.127-20-03-01
ETIM5EC002301
ETIM6EC002301
ETIM7EC002301
ETIM8EC002301
UNSPSC1441-11-37-08
UNSPSC1541-11-37-08

ETIM-Daten

ETIM: EC002301 - Kombimessgerät
